Anmerkungen
Statische Dichtheit:
Membranventil ist geschlossen (Membran liegt am Gehäu-
sesitz an). Druck steht auf einer Seite des Gehäusesitzes an.
Bei dem angegebenem Druck entsteht keine Leckage über den
Gehäusesitz.
Dynamische Dichtheit:
Membranventil ist geöffnet und wird vom Medium durchströmt.
Die Abströmseite wird durch nachfolgende Komponenten nur
geringfügig abgedrosselt. Druck steht auf beiden Seiten des
Gehäusesitz an. Das Membranventil wird geschlossen (SFA
durch Federkraft; SFB durch Steuerdruck). Bei dem angege-
benem Druck schließt das Membranventil über den Gehäusesitz
dicht ab.
Statische Dichtheit:

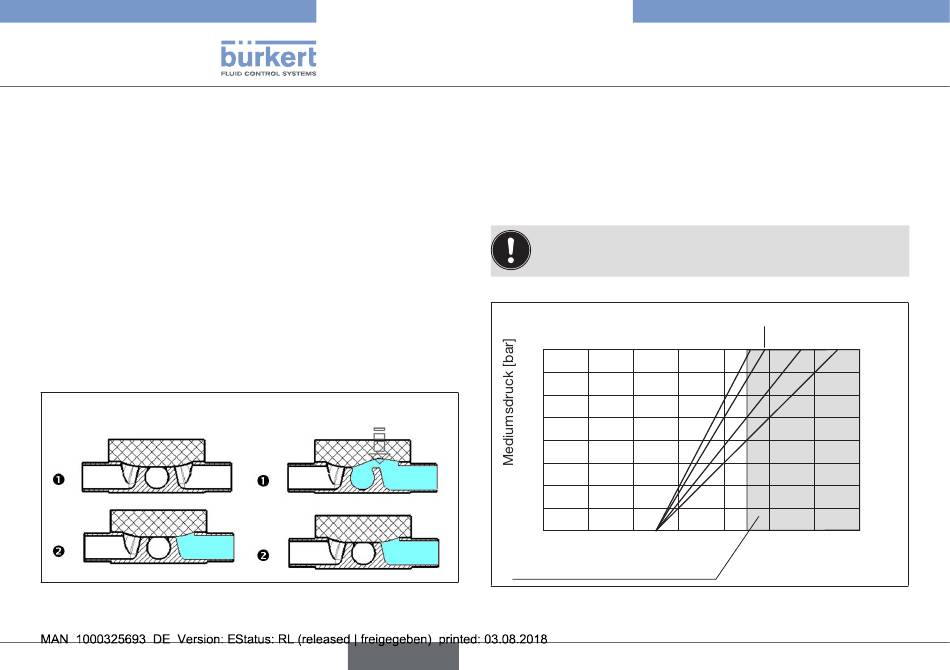

Bild 1: Statische und dynamische Dichtheit
24
Dynamische Dichtheit:
deutsch
Technische Daten
Steuerdruck und Betriebsdruck in SFB
In den nachfolgenden Diagrammen ist für die Steuerfunktionen B
der erforderliche Mindeststeuerdruck in Abhängigkeit vom Medi-
umsdruck dargestellt.
Zulässiger Steuerdruckbereich: 2 bis 7 bar.
Zur Schonung der Membran, den Steuerdruck so gering
wie möglich wählen.
8
7
6
5
4
3
2
1
0
0 1 2
Bereich für Ventile mit Ansteuerung
Bild 2: Steuerdruck in Abhängigkeit vom Mediumsdruck
RV50/RV110 statisch
RV70
RV50/RV110
RV70 statisch
dynamisch
dynamisch
3 4 5 6
Steuerdruck [bar]
7
