Position
9 Schaltschütz (K3) Elektroerhitzer (nur EL-Geräte)
10 TTC-El-Steuerung des Erhitzers (nur EL-Geräte)

3 Beschreibung der Bedieneinheit

3.1 Bedieneinheit

Die SCP-Bedieneinheit wird mit einem 10-m-Kabel (bis zu 100 m Länge möglich) geliefert, das an
die Bedieneinheit angeschlossen ist und über einen Schnellkupplungsstecker an das Topvex-Gerät
angeschlossen wird. Der Kontakt wird an den Corrigo-Regler im elektrischen Anschlusskasten
angeschlossen. Das Kabel kann auf der Rückseite der Bedieneinheit abgeschraubt werden (Abbildung 3).

3.1.1 Bedienen der Bedieneinheit

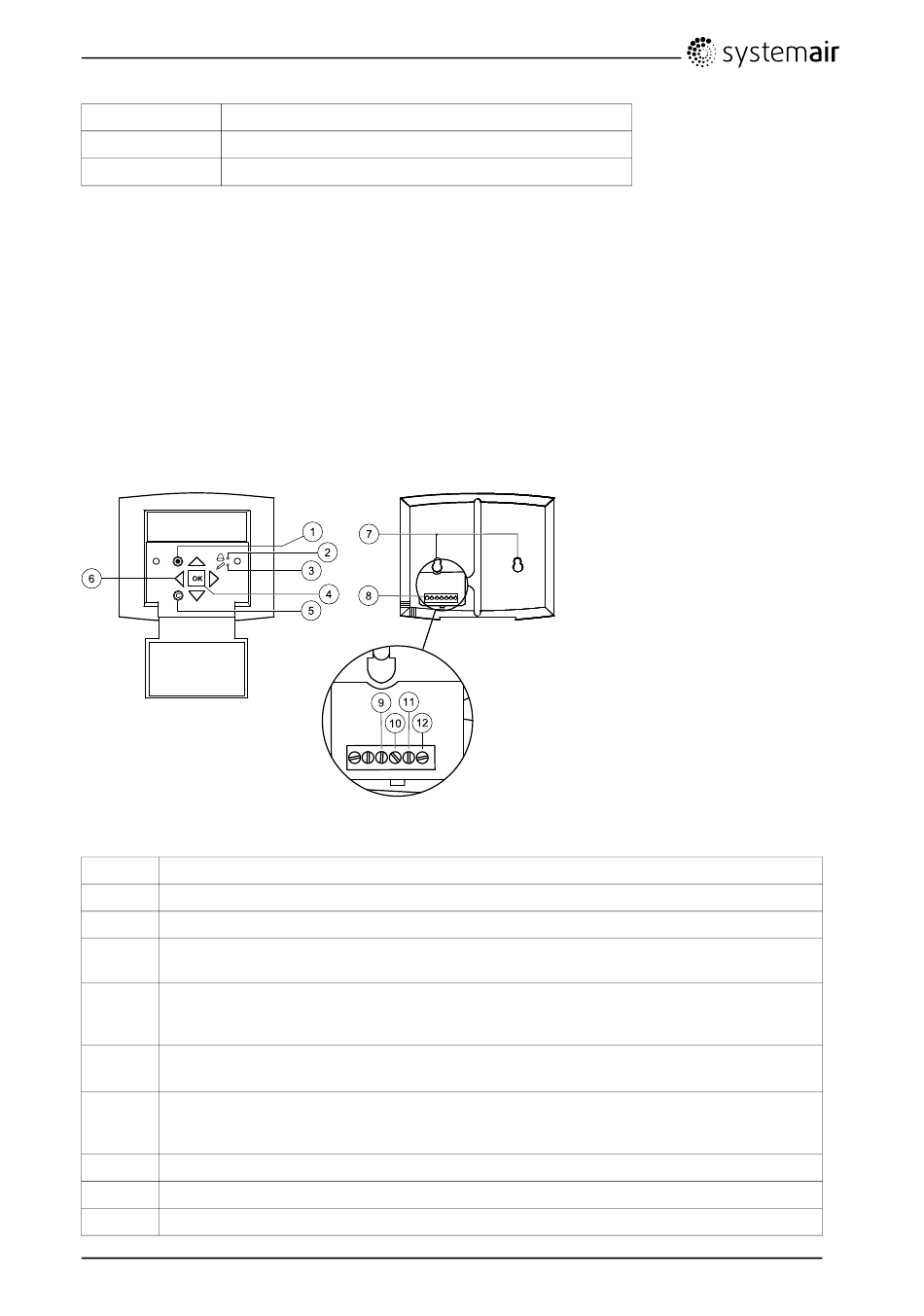

Bild 3 Die Bedieneinheit
Position Erklärung
1 Alarm-Taste: Ermöglicht Zugang zur Alarmliste.
2 Alarm-LED: Zeigt Alarm durch blinkendes rotes Licht an.
3 Schreiben-LED: Zeigt durch blinkendes gelbes Licht an, dass Parameter eingestellt oder
geändert werden können.
4 OK-Taste: Drücken Sie diese Taste, damit Sie Parameter ändern oder einstellen können,
sofern dies möglich ist. Sie können diese Taste auch verwenden, um zwischen änderbaren
Parametern in einem Dialogfenster zu wechseln.
5
Abbrechen-Taste: Mit dieser Taste brechen Sie eine Änderung ab und kehren zu den
Ausgangseinstellungen zurück.
6 Rechts-/Links- & Oben-/Unten-Tasten: Mit diesen Tasten navigieren Sie in einem Menübaum
nach oben, unten, links & rechts. Die Oben-/Unten-Tasten können Sie zudem zum Erhöhen
oder Reduzieren von Werten beim Einstellen oder Ändern von Parametern verwenden.
7 Befestigungslöcher.
8 Anschlussblock.
9 Anschluss an braunes Kabel.
Topvex FC
1259182
Beschreibung
5
Betriebs- und Wartungsanleitung
Systemair AB
