Heizgerät Einbauen - Webasto Thermo Top Z/C Einbauvorschlag

Thermo Top Z/C; E

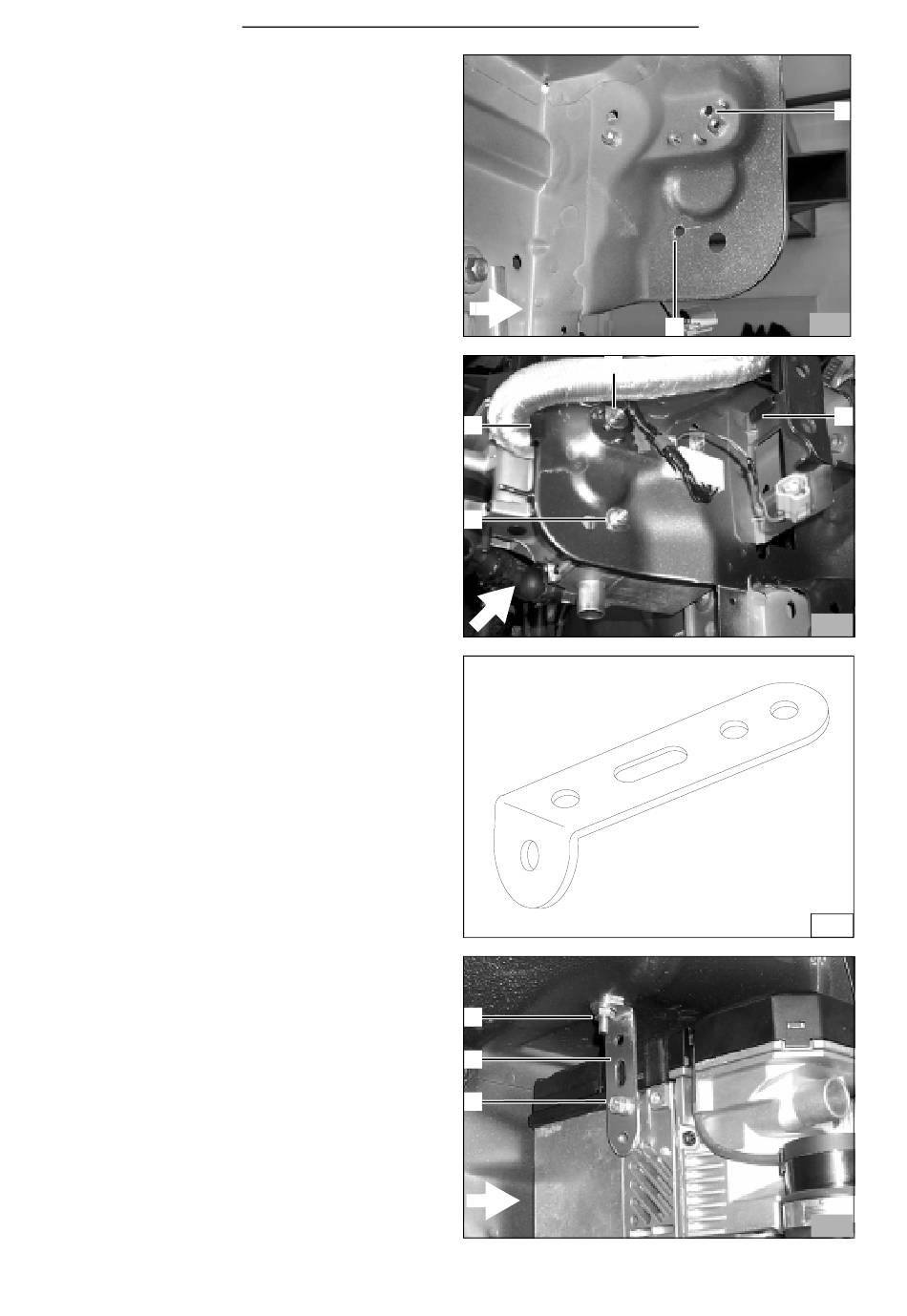

Heizgerät einbauen
- Kabelbaum am Heizgerät aufstecken
- Heizgerät mit Ejotstehbolzen gemäß Bild 18 in die
Bohrungen (17/1,2) einsetzen (Karosseriescheiben,
bzw. Distanzmutter befinden sich zwischen Heizge-
rät und Karosserie)
- Heizgerät mit Bundmuttern (18/1,3) und Karosserie-
scheiben befestigen
- Vom beiliegenden Kantenschutz 200mm lang 2
Stücke 30mm lang und 1 Stück 140mm lang ablän-
gen
- Kantenschutz 30mm lang (18/2) gemäß Bild 18 auf-
schieben
- Kantenschutz 30mm lang (18/4) gemäß Bild 18 auf-
schieben
- Lochband gemäß Bild 19 biegen
- Lochband (20/2) am Heizgerät mittels Ejotschraube
(20/1) befestigen. (Anzugsdrehmoment 10 Nm)
- Lochbild (20/3) auf Karosserie übertragen
HINWEIS:
Beim Bohren auf dahinter liegende Bauteile und Ka-
belbäume achten
- Bohrung ø 6,5 mm bohren
- Lochband (20/2) mittels Schraube M6x20 (20/3),
Bundmutter und Karosseriescheibe gemäß Bild 20
befestigen
8
1
4
3
3
2
1
Mazda Demio
1
17
2
2
18
19
20
