Installation und Montage

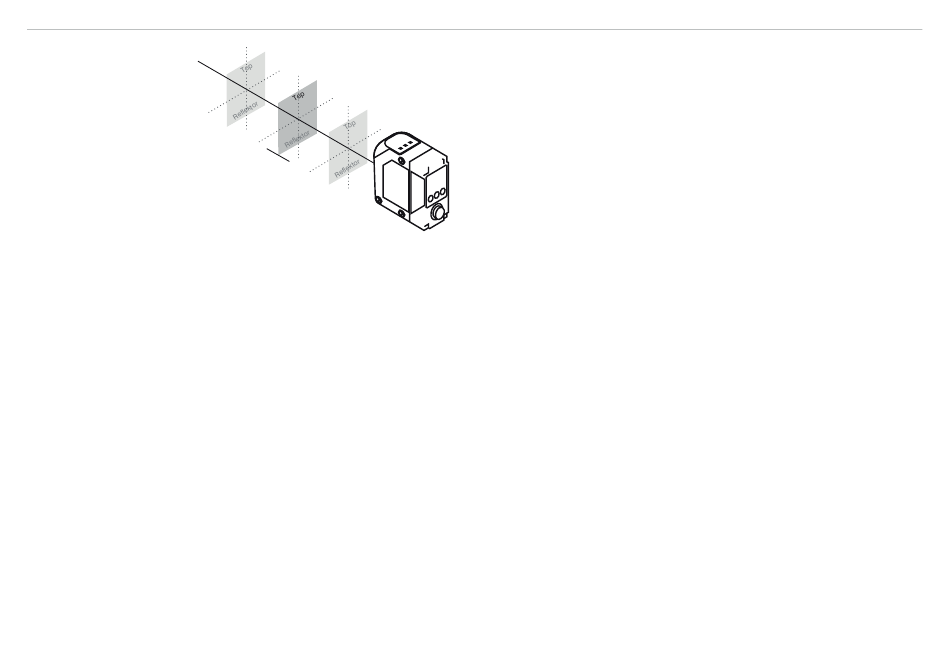

Abb. 10 Reflektorausrichtung
Die Ausrichtung kann für Reichweiten bis ca. 50 m über den eingebauten Ziellaser erfolgen.
i
Mit dieser Ausrichthilfe kann die Spotposition des Rotlicht-Ziellasers auf dem Reflektor bis zu sehr großen
Reichweiten (> 100 m) problemlos überprüft werden. Bei der Ausrichtung ist so zu verfahren, dass zunächst
in einem sehr kurzen Abstand (z.B. < 1 m) der sichtbare Lichtfleck mittig auf dem Reflektor positioniert wird.
Danach wird die Endlage in der größten Reichweite angefahren und wieder die Mitte des Reflektors überprüft
und gegebenenfalls eingestellt. Zum Schluss wird die Mittenlage in der Nahposition noch einmal überprüft.
Der Spot muss mit seinem Zentrum über die gesamte Messstrecke immer in der Mitte des Reflektors liegen.
Zur Feinjustierung kann auch das als Zubehör erhältliche Feineinstellset (LR-FA1) verwendet werden, siehe
Kap.
optoNCDT ILR 102x/110x/115x
Verwenden Sie bei größeren Entfernungen die im Zubehör aufgeführte Ausrichthilfe (ILR-AA1), siehe
Kap.
A
1.
A
1.
Seite 16
