Bedienung
Befehl
Name
„EPW"
write
parameter
page/
execute para-
meter write
6.2.10

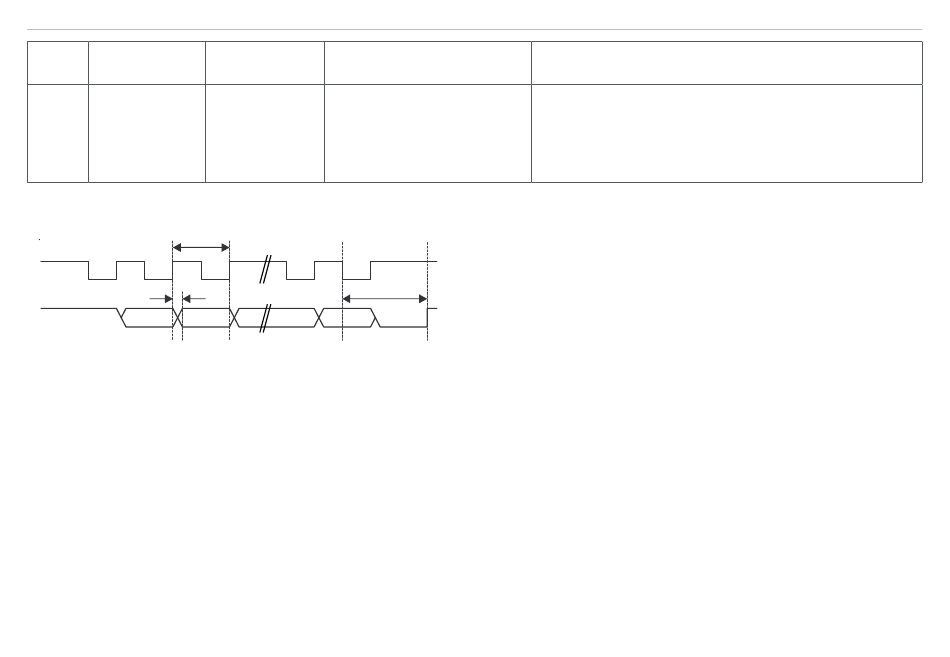

Timing SSI-kompatible Schnittstelle

T
Clock
T
v
Daten SSI
G
Gn 1
Achtung: Bei der SSI kompatiblen Übertragung erfolgt die
Datenaktualisierung synchron mit dem Auslesezyklus. Die
Daten sind so aktuell wie der zeitliche Abstand zwischen
zwei Auslesungen. Ein periodisches Auslesen wird deshalb
empfohlen. Nach einer längeren Auslesepause kann
der Datengehalt bei der ersten Auslesung veraltet sein
und sollte ignoriert werden.
optoNCDT ILR 102x/110x/115x
Daten zum
Daten vom ILR11xx
ILRxx
T
m
Gn1
Gn0
ACK
Parameter werden abgespeichert.
T = Periodendauer des Taktsignals,
min. 2 μSec = 500 kHz; max. 13 μSec = 77 kHz
Tv = Verzögerungszeit max. 360 ns
Tm = minimale Zeit zwischen letzter steigender Taktflanke und
Neuladen der SSI ca. 24 μSec.
Gn = höchstwertiges Datenbit (Gray Code)
24-Bit-Übertragung: G1 = zweitniedrigstes Datenbit, G0 =
niederwertigstes Datenbit
24+E-Übertragung: G1 = niederwertigstes Datenbit, G0 =
Fehlerbit
25-Bit-Übertragung: G1 = zweitniedrigstes Datenbit, G0 =
niederwertigstes Datenbit
Bedeutung
Seite 42
