Bedienung
6.1.3
i

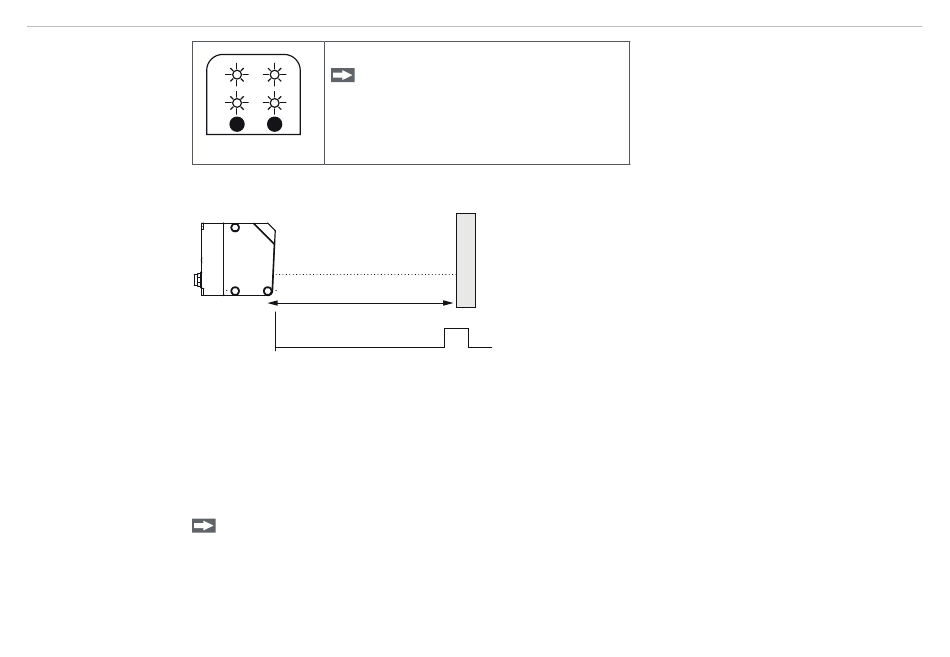

Bei dieser Betriebsart wird ein Schaltfenster für einen Schaltausgang so eingestellt, dass sich die erfasste
Oberfläche eines Objektes im Hintergrund (Zwangsreflektor) ca. in der Mitte zwischen den Schaltpunkten
Qn 1 und Qn 2 befindet. Das Objekt im Hintergrund kann auch bewegt sein (z.B. ein Förderband). Das Gerät
funktioniert jetzt wie eine Reflexionslichtschranke. Im Bereich der Zone A werden alle Gegenstände erkannt
(unabhängig vom Reflexionsgrad oder evtl. spiegelnder Oberflächen, Ausnahme: transparente Objekte).
optoNCDT ILR 102x/110x/115x
Werkseinstellung
Q
Q
A
B
Betätigen Sie die Taste
15 sec., bis die 4 roten LEDs 1 x blin-
ken.
S
T
Der Sensor ist auf Werkseinstellung einge-
stellt.
Zwangsreflektorbetrieb ILR1020
Zone A
high
Qn
low
Nur bei ILR1020 möglich.
Stellen Sie ein Fenster mit den Schaltpunkten Qn 1 und Qn 2 ein, um diesen Modus zu aktivieren.
Toggle
Qn 1
Qn 2
Seite 25
