Bedienung
6.2
Nachdem der Sensor an die Betriebsspannung angeschlossen wurde, ist im Display der gerade aktuelle
Messwert zu sehen sofern sich ein Objekt / Reflektor im Strahlengang befindet. Die grüne LED
tet. Für reproduzierbare Messergebnisse benötigt der Sensor eine Einlaufzeit von 15 min.
6.2.1
Taste
optoNCDT ILR 102x/110x/115x
ILR11xx
Bedien- und Anzeigeelemente
Beschreibung
- Funktion auswählen, Wechsel in nächst tiefere
Menüebene
- Wert übernehmen, Wechsel in nächst höhere
Menüebene
- Im Betrieb: Wechsel zur Menüebene (Wenn Pass-
wort-Funktion aktiv, Wechsel zur Passworteingabe.
Messmodus bleibt aktiv bis richtiges Passwort
eingegeben ist.)
- Beim Editieren von z.B. Schaltpunkten: Wechsel
der Cursorposition von rechts nach links oder Ab-
schluss der Eingabe, wenn Cursor bereits auf ganz
linker Eingabeposition steht.
- Blättern zur nächsten Funktion (rechts)
- Beim Editieren: Wert um 1 erhöhen
QuickSet
- Im Menü
erfolgt der TeachIn von Q2,
- Im Messmodus wird während des Tastendrucks
das Display beleuchtet.
- Blättern zur nächsten Funktion (links)
- Beim Editieren: Wert um 1 verringern
QuickSet
- Im Menü
erfolgt der TeachIn von Q1
- Im Messmodus wird während des Tastendrucks
das Display beleuchtet.
- Aktive Funktion abbrechen und Wechsel in nächst höhere Menüebene (gleichzeitiger Tasten-
druck, bisheriger Wert bleibt unverändert erhalten)
POWER
Die Sensoren ILR11xx sind mit einem
LCD-Display und 3 Bedientasten
ausgerüstet, über die alle Gerätefunk-
tionen eingestellt werden können.
Display
ESC

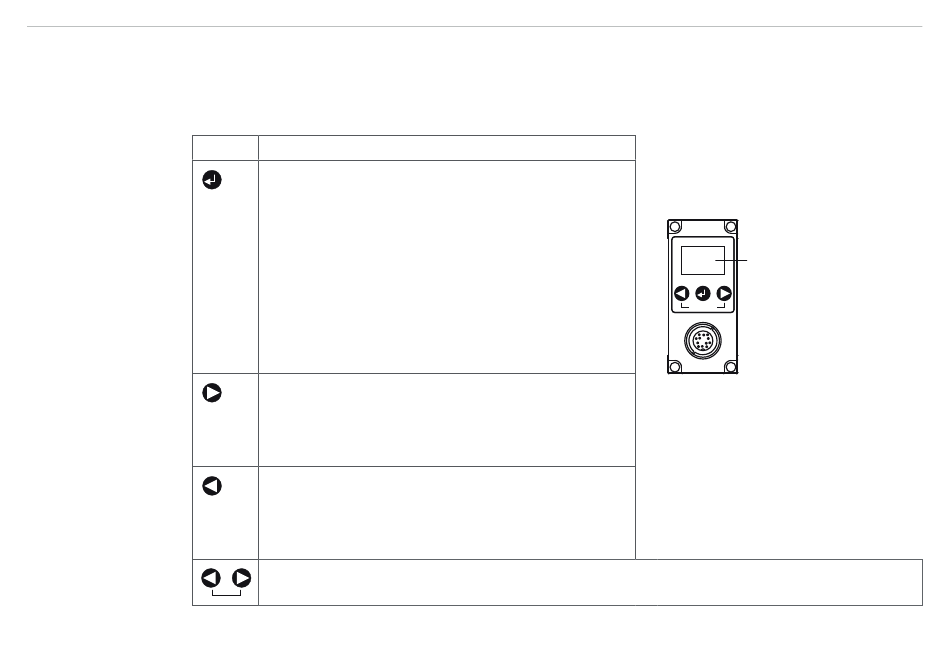

Abb. 19 Frontansicht - Display
leuch-
