11.11 Tiefeneinstellung der Türblätter
a Der Abstand Azwischen dem oberen Teil des Türblattes und dem festen Seitenteil wird durch
Lockern der beiden Schrauben eingestellt, die die Türhalterung(1) mit der Türblattbefestigung
(2) verbinden.
b Das Türblatt bzw. die Türblattbefestigung (2) lässt sich über die Langlöcher (1) mit einem
Spielraum von ± 7 mm einstellen.
c Der Abstand A muss bei Türen von Fremdanbietern 22 mm und beim EM Slim-System 20 mm
betragen.
d Bei Rahmentüren anderer Hersteller ist der Abstand A den Angaben des Herstellers zu entneh-
men. Der Abstand A ist abhängig von der Dicke des Türblatts und der Bürstendichtungen. Wenn
eine Bürstendichtung zwischen dem Türblatt und dem festen Seitenteil verwendet wird, sollte
diese über die gesamte vertikale Höhe gleichmäßig abdichten.
Hinweis: Stellen Sie sicher, dass die Türhalterung (1) vollständig an der Türblattbefestigung
(2) ausgerichtet ist.
Hinweis: Die Türhalterungen (1) können je nach Türtyp gedreht werden. Siehe nachfolgende
Abbildung.
e Der Abstand B muss gleich dem Abstand A sein. Bei Verwendung von EM FGB oder GS mit
Rahmentüren anderer Hersteller kann der Abstand B ± 4 mm mit dem exzentrischen Zapfen
an der Bodenführung eingestellt werden.

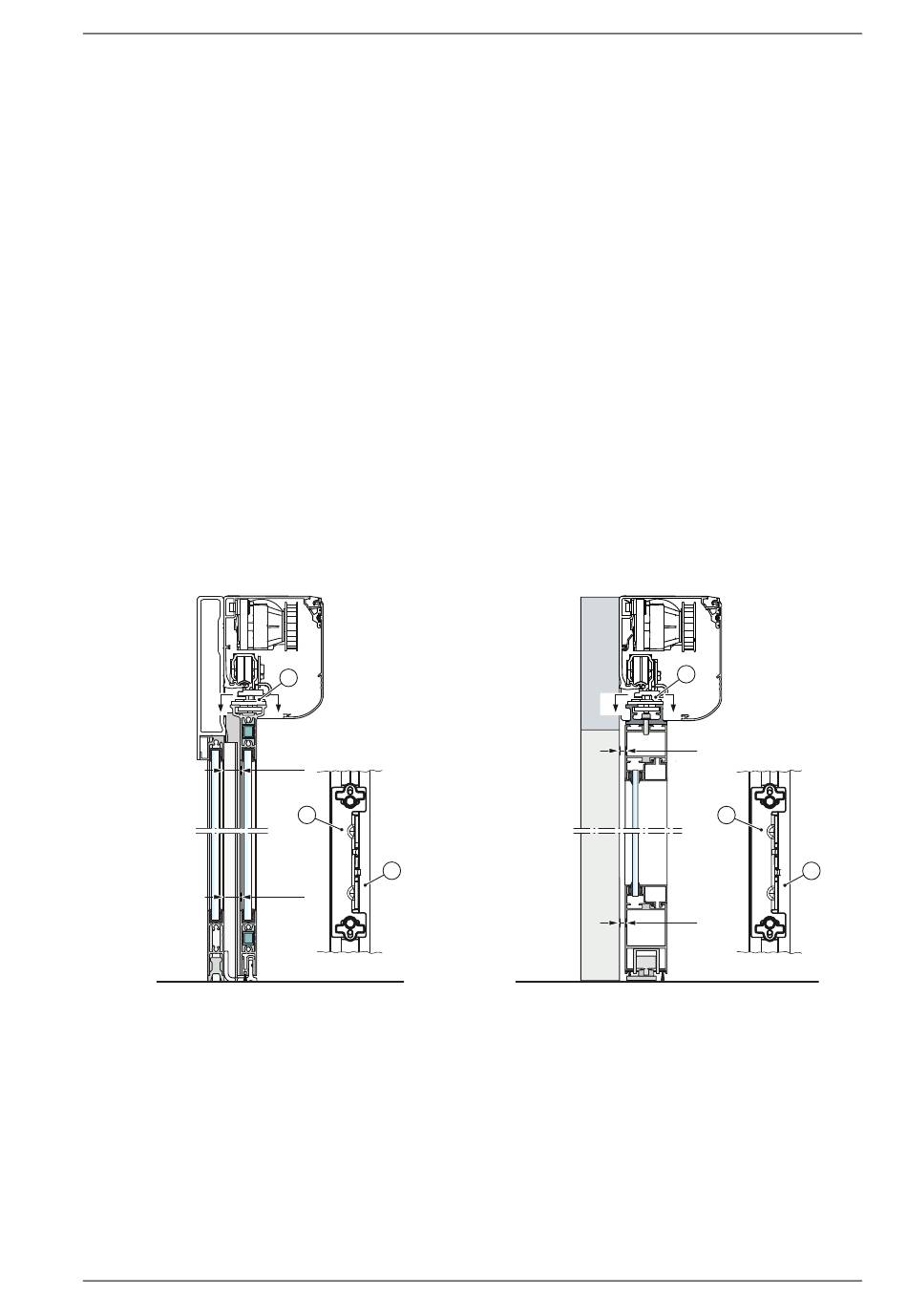

EM Slim-System
D
1 Türhalterung
2 Türblattbefestigung (bei EM Slim System)
1016248-EMde-DE-4.0
1
D
A=20
1
2
B=20
D – D
Ausgabe vom 2018-09-20
11 Montage der mechanischen Teile
Rahmentüren anderer Hersteller
1
D
D
A
B
1
2
D – D
