Inhaltsverzeichnis
15 Zubehör

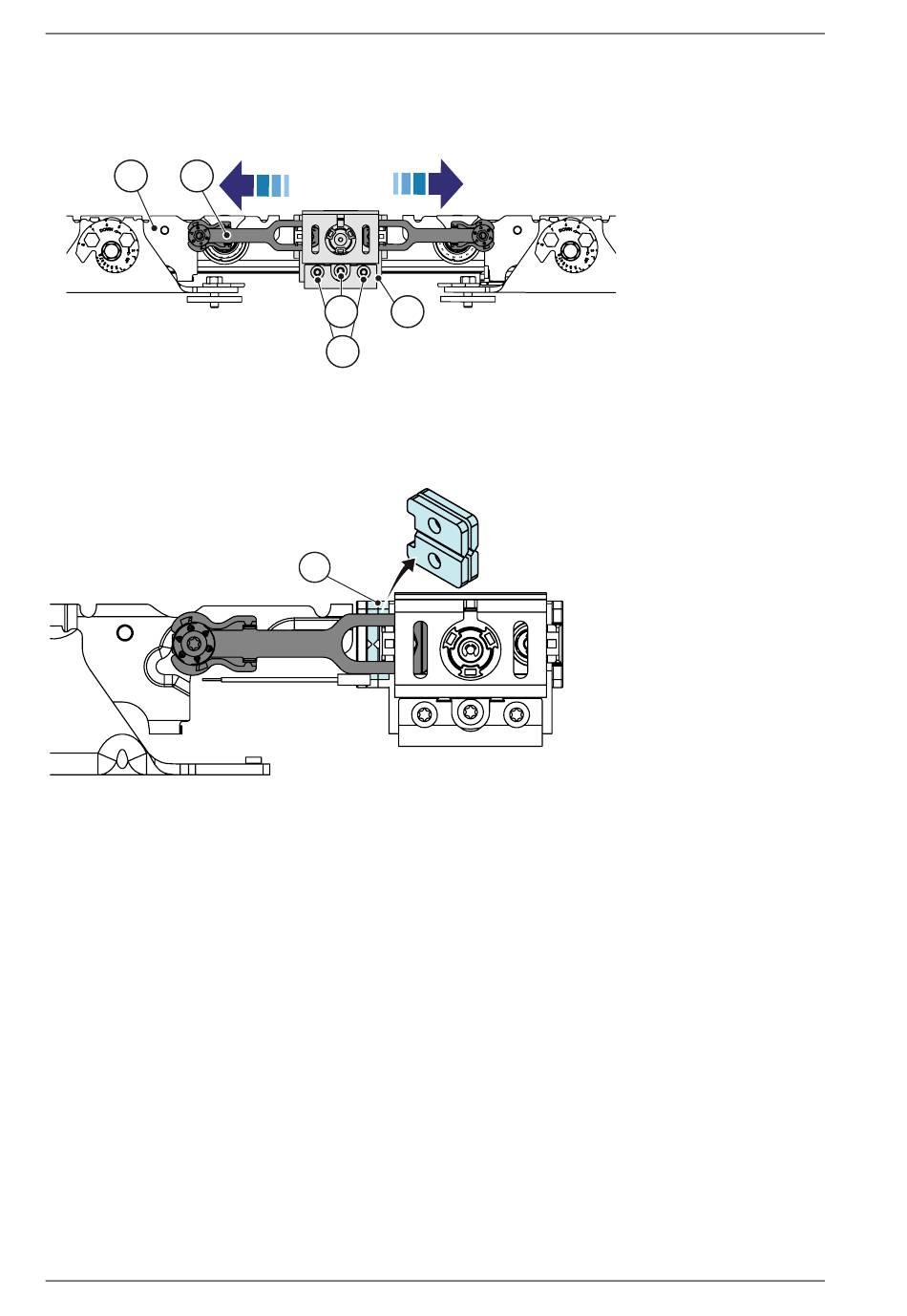

e Wenn die Verriegelung zentriert ist, die äußeren Schrauben (3) an der Verriegelung (2) festzie-
hen. Die Verriegelung durch Festziehen der Zentrierschraube (7) sichern. Wenn die Zentrier-
schraube (7) festgezogen wird, entsteht am Träger eine kleine Vertiefung.
6
4
f
Die Unterlegscheiben für die Justage (8) wird bei einflügligen Türen verwendet, wo die Verrie-
gelung als Türanschlag dient. Eine oder zwei Unterlegscheiben zur Einstellung der Lücke in der
Verriegelung platzieren.
15.5.2

Anschluss von LD, LDP, LDB

Die große Spule an LD, LDP, LDB wird verbunden mit;
Schwarz anMCU:18
Schwarz anMCU:19
Schwarz anIOU:16
Weiß anIOU:17
Bistabile Verriegelung, kleine Spule:
Blau anIOU:16
Grau anIOU:17
oder
Schwarz anIOU:16
Weiß anIOU:17
100
7
2
3
8
Ausgabe vom 2018-09-20
2
Verriegelung
3
Äußere Schraube
4
Federklinke
6
Türrollen
7
Zentrierschraube
Unterlegscheibe für
8
die Justage
1016248-EMde-DE-4.0
