15.1.2 Hardwarekonfiguration für eine Verbindung
Beim Anschluss von mehr als zwei Einheiten (MCU bzw. Programmschalter (OMS)) am externen
Bus dürfen nur die beiden äußeren Einheiten mit einem Endwiderstand versehen sein. Hierzu muss
der Jumper JMP aus der/den mittlere(n) MCU(s) entfernt werden. Mit dem Entfernen des Jumpers
*
wird der Endwiderstand aufgehoben. Es können maximal 2 MCUs untereinander mit 1 OMS verbun-
den werden.
*
*

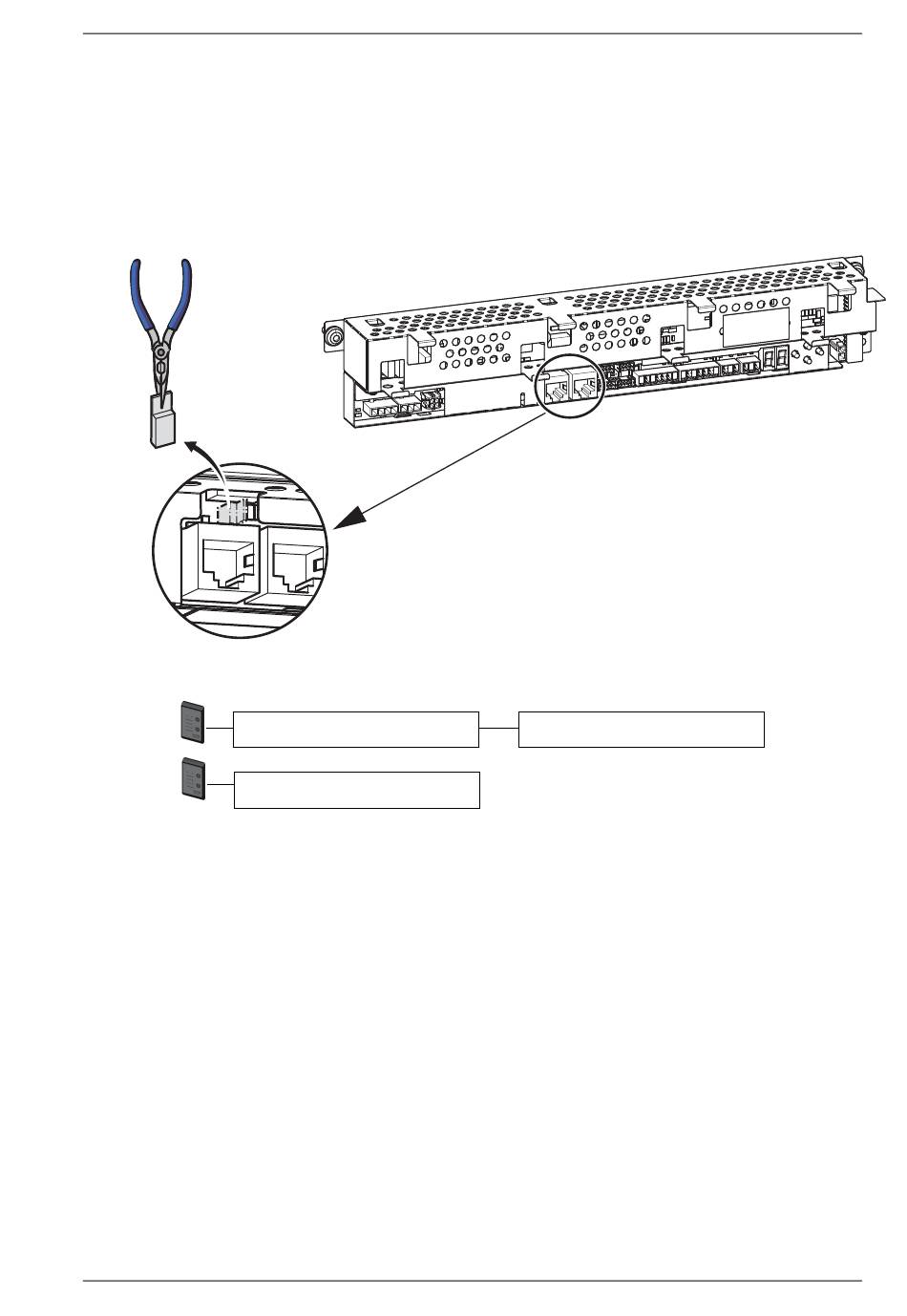

Endeinheit MCU-1
Endeinheit
MCU-1
Die Gesamtkabellänge darf max. 500 m betragen.
Bei Längen über 30 m oder bei elektrischen Störeinflüssen ein STP/FTP- (straight-through shielded
twisted pair) CAT5/CAT5e-Kabel verwenden.
15.1.3 Parameterkonfiguration für eine Verbindung
Hinweis: Keinen Programmwahlschalter (OMS) anschließen, ehe die Konfiguration von 6C an allen
MCUs erfolgt ist.
Einer der Antriebe muss als Haupt-MCU (MCU-1) fungieren. Für diese Haupt-MCU muss im Parameter
6C der Wert 01 stehen. Bei allen übrigen angeschlossenen Antrieben müssen im Parameter 6C jeweils
steigende Werte eingetragen werden. Nach Abschluss der Konfiguration die Stromversorgung bei
allen verbundenen Antrieben unterbrechen. Alle OMS anschließen, Stromversorgung einschalten.
Die Haupt-MCU ist die Steuereinheit, in der die Parameter für die Programmwahlschalter (OMS-1,
OMS-2) gespeichert sind.
1016248-EMde-DE-4.0
MCU-1
*ohne JMP
mit JMP
Ausgabe vom 2018-09-20
MCU-2
*
* *
MCU-2
mit JMP
Endeinheit
