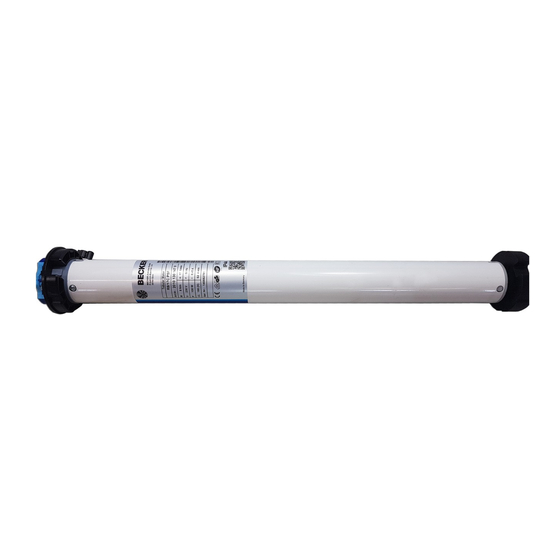

Becker R8/17C Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Becker Anleitungen
  4. Steuergeräte
  5. R8/17C PROF+
  6. Montage- und betriebsanleitung

Becker R8/17C Montage- Und Betriebsanleitung

Rohrantriebe fur rollladen
Vorschau ausblenden Andere Handbücher für R8/17C:
Inhaltsverzeichnis

Werbung

Quicklinks

R8/17C - R40/17C
Ausführung: PR+
de
Montage- und Betriebsanleitung
Rohrantriebe für Rollladen
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker R8/17C

Inhaltszusammenfassung für Becker R8/17C

  • Seite 1 R8/17C - R40/17C Ausführung: PR+ Montage- und Betriebsanleitung Rohrantriebe für Rollladen Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt ....................................3 Allgemeines ..................................3 Gewährleistung ................................... 3 Sicherheitshinweise ................................4 Bestimmungsgemäße Verwendung ............................6 Montage und Demontage der steckbaren Anschlussleitung ....................6 Montage der steckbaren Anschlussleitung ........................6 Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 ..............6 Montage .....................................

  • Seite 3: Inhalt

    Inhalt Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: ▪ Optimiert für Einsatz im Rollladenbereich ▪ Installation ohne Anschläge möglich (Punkt unten zu Punkt oben) ▪ Einfache Endlagen-Einstellung des Behanges durch Knopfdruck am Einstellset oder über Schalter am Antrieb ▪...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Diese Anleitung aufbewahren. VORSICHT Wichtige Sicherheitshinweise für den Benutzer. Nichtbeachten kann zu ernsthaften Verletzungen führen. Arbeiten und sonstige Tätigkeiten, einschließlich Wartungs- und Reinigungsarbeiten, an Elektroinstalla‐ ▪...
  • Seite 5 VORSICHT Wichtige Sicherheitshinweise für die Montage und Inbetriebnahme Nichtbeachten kann zu ernsthaften Verletzungen führen. Die Sicherheitshinweise der EN 60335-2-97 sind zu beachten. Bitte berücksichtigen Sie, dass diese Si‐ ▪ cherheitshinweise keine abschließende Aufzählung darstellen, da diese Norm nicht alle Gefahrenquellen berücksichtigen kann.

  • Seite 6: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladenanlagen bestimmt. Dieser Rohrantriebstyp unterstützt neben der Panzeraufhängung durch Federn zusätzlich mechanische Hochschiebesicherungen (z.B. Zurfluh-Feller, Simu, GAH Alberts oder Deprat). Diese werden automatisch erkannt. Für Sonnenschutz-Anwendungen verwenden Sie bitte nur die dafür bestimmten Rohrantriebstypen. Dieser Rohrantriebstyp ist für die Verwendung in Einzelanlagen (ein Antrieb pro Wickelwelle) konzipiert.
  • Seite 7 Ø45 / Ø58 A = Rastbügel...

  • Seite 8: Montage

    Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen.

  • Seite 9: Montage Des Mitnehmers Mit Schraubverbindung

    Montage des Mitnehmers mit Schraubverbindung Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Verwen‐ den Sie zur Montage eine Schraube M6x12 (3) mit entsprechender Unterlegscheibe (2) und geeigneter Schraubensicherung. Gewindebohrung (4) Sichern des Antriebs gegen axiales Verschieben Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer mit der Welle zu verschrauben.
  • Seite 10 Montieren Sie den Rohrantrieb mit entsprechendem Laufring (1) und Mitnehmer (2). Schieben Sie den Rohrantrieb mit dem vormontierten Laufring und Mitnehmer form‐ schlüssig in die Welle ein. Achten Sie auf guten Sitz des Laufringes und des Mitneh‐ mers in der Welle. Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegenlager in den Kasten ein und sichern Sie den Antrieb entsprechend der Befestigungsart des Wandlagers mit Splint oder Federstecker.

  • Seite 11: Einstellen Der Endlagen Mit Den Schaltern

    Einstellen der Endlagen mit den Schaltern Einstellen der Endlagen Es gibt 3 Möglichkeiten der Endlageneinstellung: ▪ Punkt unten zu Punkt oben ohne Anschlag ▪ Punkt unten zu Anschlag oben ▪ Hochschiebesicherung in der unteren Endlage zu Anschlag oben Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest eingestellt, nachdem diese 3-mal angefahren wurde.
  • Seite 12 Anschließend fahren Sie die gewünschte obere Endlage an. Jetzt schieben Sie den Schalter der AUF-Drehrichtung von der Lösch-Stellung in die Programmier-Stellung. Æ Die Endlagen sind eingestellt. Punkt unten zu Anschlag oben Schieben Sie beide Schalter in die Lösch-Stellung. Setzen Sie einen kurzen Fahrbefehl ab. Fahren Sie die gewünschte untere Endlage an.

  • Seite 13: Löschen Der Endlagen Mit Den Schaltern

    Löschen der Endlagen mit den Schaltern Endlagen einzeln löschen HINWEIS Eine einzelne Endlage löschen ist nur dann möglich, wenn Punkt unten zu Punkt oben ohne Anschlag mit den Schaltern programmiert wurden. Schieben Sie den Schalter der zugehörigen Endlage von der Programmier-Stellung in die Lösch-Stellung.

  • Seite 14: Einstellen Der Endlagen Mit Dem Einstellset

    Einstellen der Endlagen mit dem Einstellset Einstellen der Endlagen Es gibt 4 Möglichkeiten der Endlageneinstellung: ▪ Punkt unten zu Punkt oben ohne Anschlag ▪ Punkt unten zu Anschlag oben ▪ Hochschiebesicherung in der unteren Endlage zu Anschlag oben ▪ Hochschiebesicherung in der unteren Endlage zu Punkt oben ohne Anschlag Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest eingestellt, nachdem diese 3-mal angefahren wurde.
  • Seite 15 Punkt unten zu Anschlag oben Schieben Sie beide Schalter in die Programmier-Stellung. Fahren Sie die gewünschte untere Endlage an. Drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden. [ Die Quittierung erfolgt durch ein „Klack“ des Rohrantriebes. Anschließend fahren Sie Auf bis gegen den oberen, dauerhaft vorhandenen An‐ schlag.

  • Seite 16: Löschen Der Endlagen Mit Dem Einstellset

    Löschen der Endlagen mit dem Einstellset HINWEIS Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstellsets und schalten Sie die Netzspannung ein. Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen. Lassen Sie zwischen den einzelnen Schritten der Löschsequenz ebenfalls 1s Pause.

  • Seite 17: Hinweise Für Die Elektrofachkraft

    Beide Endlagen löschen Fahren Sie den Behang zwischen die Endlagen. Drücken Sie die Programmiertaste und halten Sie diese gedrückt. Zusätzlich drücken Sie die Fahrtaste nach unten und halten diese gedrückt. Jetzt lassen Sie die Programmiertaste los und halten die Fahrtaste weiterhin ge‐ drückt.

  • Seite 18: Drehmomenterkennung

    Dieses Produkt besteht aus verschiedenen Stoffen, die sachgerecht entsorgt werden müssen. Informieren Sie sich über die in Ihrem Land gültigen Verordnungen der Recycling- oder Entsorgungssysteme für dieses Produkt. Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen. Wartung Diese Antriebe sind wartungsfrei. Technische Daten Ø45 R8/17C PR+ R12/17C PR+ R20/17C PR+ R30/17C PR+ R40/17C PR+ Nennmoment [Nm]...

  • Seite 19: Was Tun Wenn

    Was tun wenn...? Störung Ursache Abhilfe Rollladenpanzer wird schief bzw. nicht 1. Eine bzw. alle Aufhängungen sind ab‐ Anlage instand setzen; anschl. Endlagen hochgezogen. gerissen. neu programmieren. 2. Lamelle ist abgerissen. Rohrantrieb überfährt die Endlage bzw. Elektroanschluss durch Feuchtigkeit Elektoinstallation instand setzen, Endla‐ erreicht die eingestellte Endlage nicht.

  • Seite 20: Anschlussbeispiele

    Anschlussbeispiele HINWEIS Die Zuordnung der Adern schwarz und braun zur Fahrtrichtung ist von der Einbaulage des Antriebs (Links- oder Rechtseinbau) abhängig. Bedienung mit Einzeltaster Einzeltaster...
  • Seite 21 Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Steuergerät Netz 230V / 50Hz Zentralleitung 230V / 50Hz (Anschluss weiterer Steuerungen) Gruppe 230V / 50Hz Individual Individual 230V / 50Hz 230V / 50Hz...

  • Seite 22: Konformitätserklärung

    Konformitätserklärung...
  • Seite 24 2010 300 325 0e 31.10.2013...
