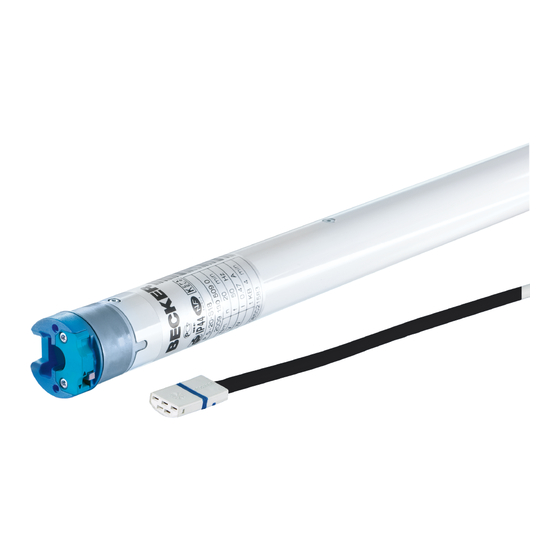

Modell: S18
Montage- und Betriebsanleitung
de
SMI-Rohrantriebe für ZIP-Anlagen
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 300 892 0c 13.05.2022
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker S18
Inhaltszusammenfassung für Becker S18
- Seite 1 P5-16...R40-17 Modell: S18 Montage- und Betriebsanleitung SMI-Rohrantriebe für ZIP-Anlagen Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 300 892 0c 13.05.2022 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
- Seite 2 Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 6 Montage ..................................... 7 Einstellen der Endlagen mit dem Einstellset.......................... 10 Löschen der Endlagen mit dem Einstellset ...........................
-
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für vertikale ZIP-Anwendungen • Installation ohne Anschläge möglich (Punkt ausgefahren zu Punkt eingefahren) • Automatisches Erkennen von Endlagen durch intelligente Elektronik bei Verwendung von Anschlagsystemen • Kein Nachstellen der Endlagen: Veränderungen des Behanges werden automatisch ausgeglichen, bei Verwendung eines An- schlagsystems. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Der Antrieb muss während der Reinigung, Wartung und dem Austausch von Teilen von seiner Strom- quelle getrennt werden. - Seite 5 • Antriebe mit der Anschlussleitung H05RR-F, S05RN-F oder 05RN-F dürfen im Freien und im Innenbe- reich verwendet werden. • Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Diese müssen nach Herstellerangaben montiert werden.
-
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von vertikalen ZIP-Anlagen bestimmt. Der Einsatz in gekoppelten Anlagen ist nur möglich, wenn alle Teilanlagen exakt synchron laufen und zum selben Zeitpunkt die Endlagen erreichen. Zur Befestigung der Anschlussteile am Antrieb Ø35 mm PXX/XX sind ausschließlich die Schrauben EJOT Delta PT 40x12 WN 5454 Torx (9900 000 545 4) zu verwenden. - Seite 7 Ø45 /Ø58 Stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rastbügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen. A = Rastbügel Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel-...
-
Seite 8: Montage Des Antriebs In Der Welle
Montage des Mitnehmers mit Sicherung an der Abtriebs- Demontage des Mitnehmers mit Sicherung an der Ab- welle triebswelle aus Metall Demontage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage mit dem Demontagewerkzeug Demontage mit einer Spitzzange Art.-Nr. 4930 300 606 0 Montage und Demontage des Mitnehmers mit Mitnehmersicherung oder Schraubverbindung Montage und Demontage des Mitneh- Montage und Demontage des Mitneh-... - Seite 9 Montieren Sie den Rohrantrieb mit entsprechendem Ring (1) und Mitnehmer (2). Falls der Ring mehre- re Nuten besitzt, wählen Sie die passgenaue Nut aus und schieben den Ring (1) auf den Laufring. Anschließend schieben Sie den Rohrantrieb mit dem vormontierten Ring (1) und Mitnehmer (2) form- schlüssig in die Welle ein.
-
Seite 10: Einstellen Der Endlagen Mit Dem Einstellset
Einstellen der Endlagen mit dem Einstellset Intelligentes Installationsmanagement Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag“ Beim ersten Mal anfahren der Endlage „Anschlag“ wird diese Position als Endlage vorgemerkt. Nachdem die Endlage 3x hinterein- ander an dieser Position einwandfrei erkannt wurde, wird diese endgültig abgespeichert. Dies erfolgt normalerweise im Regelbe- trieb. - Seite 11 Drücken Sie die Einfahr- oder Ausfahr-Taste ▻ Der Behang fährt in die gewünschte Richtung ► Die Drehrichtungszuordnung ist OK. Fährt der Behang in die falsche Richtung, muss die Drehrichtungszuordnung geändert werden. Gehen Sie wie folgt vor: Schieben Sie den Drehrichtungsschalter (1) in die gegenüberliegende Position. ▻...
-
Seite 12: Löschen Der Endlagen Mit Dem Einstellset
Löschen der Endlagen mit dem Einstellset Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstell- sets und schalten Sie die Netzspannung ein. Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen. Lassen Sie zwischen den einzelnen Schritten der Löschsequenz ebenfalls 1s Pause. -
Seite 13: Beide Endlagen Löschen
Beide Endlagen löschen Eventuell eingestellte Zusatzfunktionen werden mit gelöscht oder in den Auslieferungszu- stand zurückgesetzt. Fahren Sie den Behang zwischen die Endlagen. Drücken Sie die Programmiertaste und halten Sie diese gedrückt. Zusätzlich drücken Sie die Fahrtaste nach unten und halten diese gedrückt. Jetzt lassen Sie die Programmiertaste los und halten die Fahrtaste weiterhin ge- drückt. -
Seite 14: Hinderniserkennung (Für Zip-Anwendungen Mit Schwerer Endleiste)
Hinderniserkennung (für ZIP-Anwendungen mit schwerer Endleiste) VORSICHT Die Hinderniserkennung ist nur in Verbindung mit dem „Mitnehmer für Hinderniserken- nung“ aktiv. Bitte beachten Sie darüber hinaus, dass der Antrieb bis zum Bund des Laufrings in die Wel- le eingeschoben sein muss. Die Verwendung der Hinderniserkennung des Antriebs als Personenschutz ist nicht zuläs- sig. -
Seite 15: Entsorgung
Entsorgung Das Symbol der durchgestrichenen Mülltonne auf dem Produkt weist auf die verpflichtende vom Hausmüll getrennte Entsorgung des Gerätes hin. Dieses Produkt muss am Ende seiner Lebensdauer getrennt bei einer Sammelstelle für Elektro- und Elektroni- kaltgeräte abgegeben werden. Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen. Wartung Diese Antriebe sind wartungsfrei. - Seite 16 Was tun wenn...? Problem Abhilfe Rohrantrieb überfährt die Endlage bzw. erreicht die eingestellte Elektroinstallation instand setzen, Endlagen neu einstellen. Endlage nicht. Elektroinstallation prüfen, externe Verbraucher entfernen, End- lagen neu einstellen. Anschläge sind abgerissen bzw. eine oder mehrere Aufhängun- gen sind gebrochen. Anlage instand setzen; Rohrantrieb rück- setzen, anschl.
-
Seite 17: Anschlussbeispiel
Der Tasterbetrieb wird durch Wegschalten und Zuschalten der Versorgungsspannung akti- viert. Der Antrieb wechselt dauerhaft in den SMI-Betrieb sobald auf den Leitungen I+ und I- die SMI-Busspannung erkannt wird. Technische Informationen sowie die KNX-Produktdatenbank erhalten Sie auf unserer Homepage: www.becker-antriebe.com 17 - de... -
Seite 18: Zuordnungstabelle Für Die Smi-Rohrantriebe
Endlagen programmiert des Antriebes (evtl. Seriennummer- Aufkleber einkleben) Herstellercode: 2 = Becker-Antriebe GmbH Projekt / Kunde Raum Unterschrift Unterschrift Projektverantwortlicher / Bauträger ausführender Fachbetrieb Für die elektronische Verarbeitung steht Ihnen diese Zuordnungstabelle auf unserer Homepage: www.becker-antriebe.com eben- falls zur Verfügung. 18 - de... -
Seite 19: Konformitätserklärung
Konformitätserklärung 19 - de...
