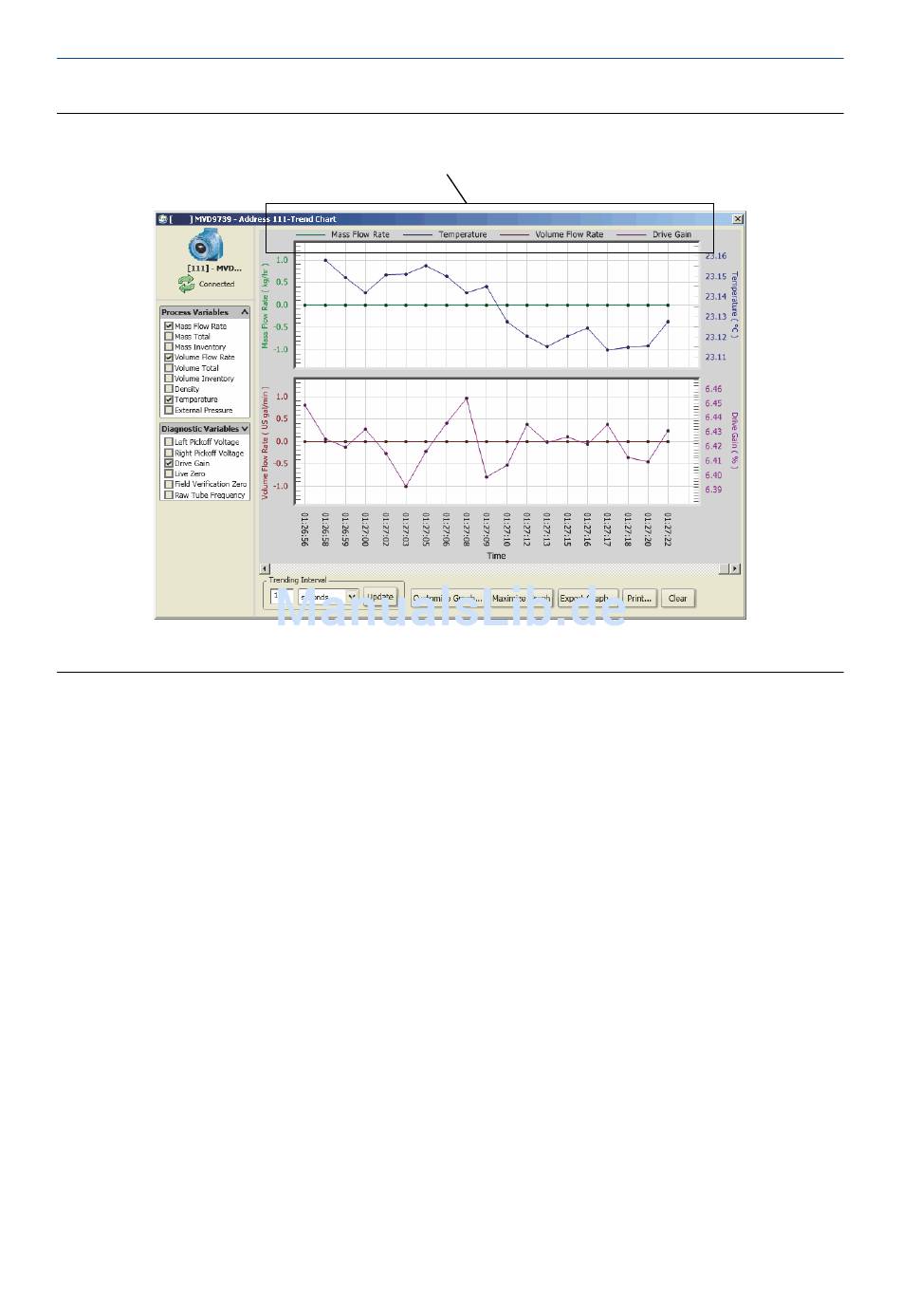

Abbildung 5-2:
Trenddarstellung lesen
A. Die Legende über der Darstellung zeigt die im Diagramm dargestellten Variablen und die für die Varable gewählte zugehörige
Farbe.
2.
5.1.3
Vergleichen von Trends
Wenn mehr als ein Gerät verbunden ist, können die Messungen und die
Leistungsmerkmale von bis zu zwei Geräten verglichen werden. Mit dieser Funktion
werden die Leistungsdaten für jedes Gerät und die Unterschiede zwischen zwei
Messungen in einem Diagramm auf einfache Weise angezeigt.
•
•
Betriebsanleitung
•
Die Y-Achse gibt den für die entsprechende Variable identifizierten Messbereich
an.
•
Die X-Achse gibt die Zeit jedes angezeigten Datenpunkts gemäß der
Trendintervalleinstellung an.
(Optional) Klicken Sie auf Diagramm maximieren, um die grafische Anzeige auf dem
Bildschirm zu maximieren.
Wenn mehrere Geräte verbunden sind, können die Messungen und die
Leistungsmerkmale von bis zu zwei Geräten in einer Grafik verglichen werden.
Wenn Sie die Geräte und Variablen auswählen, die Sie vergleichen möchten, werden
die Daten automatisch als Grafik dargestellt. Für jede ausgewählte Variable wird
eine Grafik erstellt. Verwenden Sie die Bildlaufleiste, um die unterschiedlichen
Grafiken anzuzeigen.
Überwachen des Prozesses, des Geräts oder seines Zustands
A
33
