Verfahren
1.
2.
4.1.2
Ändern des Anzeigeformats
Die Prozessvariablen können entweder im Anzeigeformat Analogbereich oder Digital
angezeigt werden. Die Standardansicht für Prozessvariablen ist die Ansicht Analogbereich.
1.
2.
4.1.3
Anzeige Analogbereich kundenspezifisch anpassen
Wenn Sie für die Prozessvariablenanzeige Analogbereich auswählen, können Sie jede
Anzeige so anpassen, dass bestimmte Messbereiche angezeigt werden oder die Anzahl der
Hilfsstriche auf der Anzeige verändert wird.

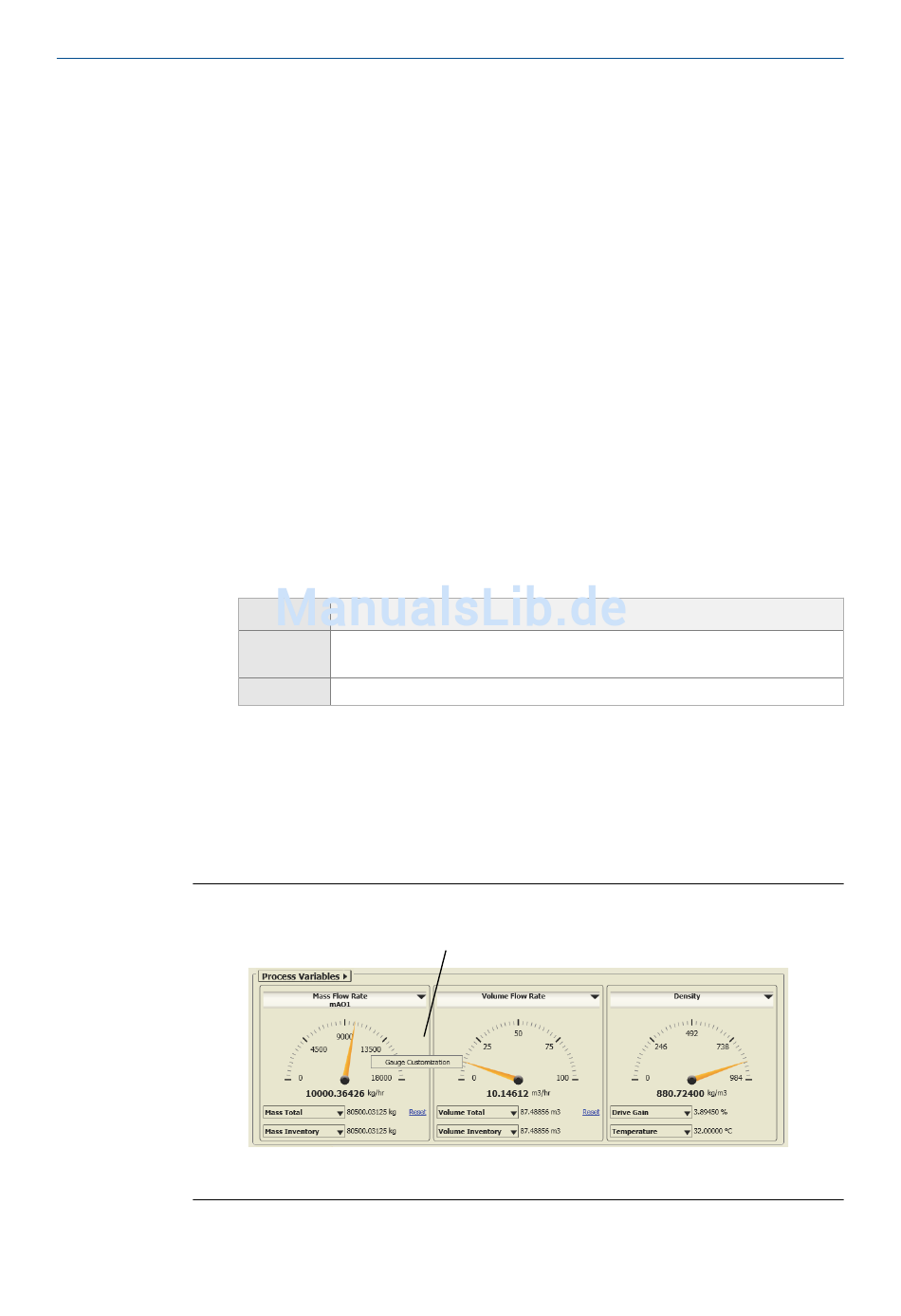

Abbildung 4-2:
A.
Betriebsanleitung
So ändern Sie die Anzeige der anzuzeigenden Variable in der obersten oder in der
digitalen Anzeige:
a. Wählen Sie den Pfeil nach unten neben dem Variablennamen (wie z. B.
Massedurchfluss) aus.
b. Wählen Sie eine anzuzeigende Variable aus.
So ändern Sie die angezeigte Variable in der mittleren oder in der unteren digitalen
Anzeige:
a. Wählen Sie den Pfeil nach unten neben dem Variablennamen (wie z. B. Masse
Summenzähler) aus.
b. Wählen Sie eine anzuzeigende Variable aus.
Wählen Sie Prozessvariablen > Anzeigeformat aus.
Wählen Sie das Anzeigeformat aus.
Option
Beschreibung
Analogbereich Zeigt drei Prozessvariablen Messungen als Analogbereich mit digitalen Mes-
sungen direkt darunter an. Analogbereich ist das Standard-Anzeigeformat.
Zeigt die Prozessvariablen Messungen ausschließlich im digitalen Format an.
Digital
Anzeige des Bereichs kundenspezifisch anpassen
Sie können die Anzeige und Einstellungen des Bereichs mithilfe der Funktion Bereich
kundenspezifisch anpassen ändern.
Verwenden der Ansicht Prozessvariablen
A
29
