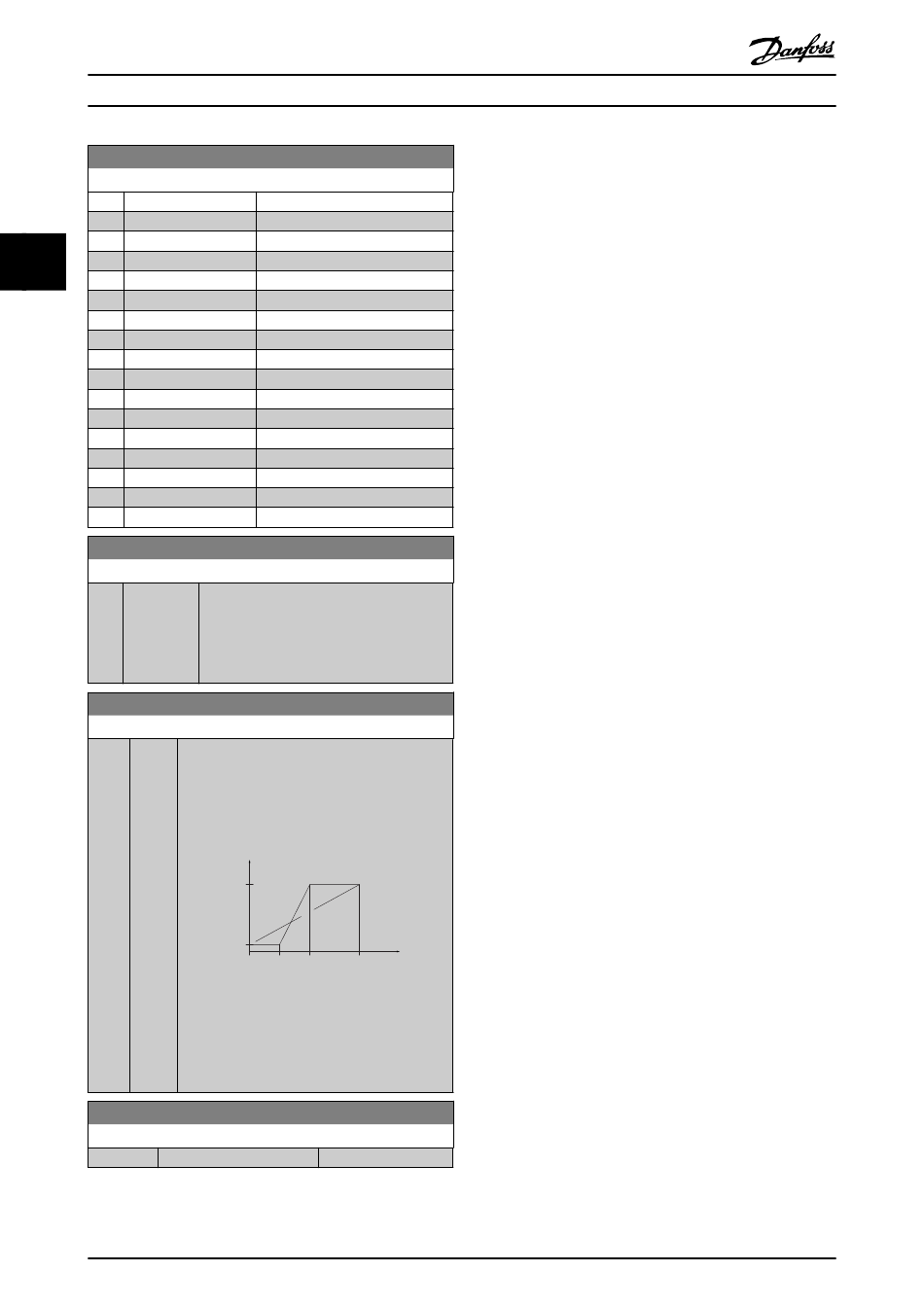

Danfoss VLT HVAC series Programmierungshandbuch Seite 60

Parameter
6-92 Terminal 42 Digital Output
Option:
[74] Logikregel 4
[75] Logikregel 5
[80] SL-Digitalausgang A
3 3
[81] SL-Digitalausgang B
[82] SL-Digitalausgang C
[83] SL-Digitalausgang D
[160] Kein Alarm
[161] Reversierung aktiv
[165] Hand-Sollwert aktiv
[166] Fern-Sollwert aktiv
[167] Startbefehl aktiv
[168] Handbetrieb
[169] Autobetrieb
[193] Energiesparmodus
[194] Riemenbruch
[196] Notfallbetrieb
[198] FU-Bypass
6-93 Kl. 42, Ausgang min. Skalierung
Range:
0 % [0 - 200 %] Dient zum Skalieren des Min.-Analogsignals
*
6-94 Kl. 42, Ausgang max. Skalierung
Range:
100 [0 -
% 200 %]
*
6-96 Kl. 42, Wert bei Bussteuerung
Range:
0
*
60
Funktion:
Funktion:
(0 oder 4 mA) an Klemme 42. Stellen Sie den
Wert auf den Prozentwert des Gesamtbe-
reichs der in 6-91 Terminal 42 Analog Output
ausgewählten Variable ein.
Funktion:
Dient zum Skalieren des Max.-Analogsignals (20
mA) an Klemme 42. Stellen Sie den Wert auf den
Prozentwert des Gesamtbereichs der in
6-91 Terminal 42 Analog Output ausgewählten
Variable ein.
Current
(mA)
20
0/4
0% Analogue Analogue
output Output
Min Scale Max Scale
par. 6-93 par. 6-94
Abbildung 3.12
Funktion:
[0 - 16384 ]
MG18B203 - VLT
®
VLT HVAC Basic Drive Programmierungshandbuch
Variable
100%
for
output
example:
Power
®
ist eine eingetragene Marke von Danfoss.
