Parameter
0-12 Satz verknüpfen mit
Option:
Funktion:
[0]
Nicht
Lässt die Parameter in beiden Sätzen
verknüpft
unverändert und kann bei laufendem Motor
nicht geändert werden.
[20] Verknüpft
Kopiert Parameter, die während des Betriebs
nicht änderbar sind, von einem Satz in den
anderen, sodass sie in beiden Sätzen identisch
sind.
3.1.3 0-3* LCP-Benutzerdef.
Sie können die Displayelemente für verschiedene Zwecke
anpassen: *Benutzerdefinierte Anzeige. Der angezeigte
Wert ist proportional zur Drehzahl (linear, radiziert oder 3.
Potenz - je nach Wahl der Einheit in 0-30 Einheit).
*Displaytext. Dies ist eine in einem Parameter gespeicherte
Textfolge.
Benutzerdefinierte Anzeige
Der anzuzeigende berechnete Wert basiert auf den Einstel-
lungen in 0-30 Einheit, 0-31 Freie Anzeige Min.-Wert (nur
linear), 0-32 Freie Anzeige Max. Wert, 4-14 Max Frequenz [Hz]
und der aktuellen Drehzahl.
Custom Readout (Value)
P 16-09
Custom Readout
Unit P 0-30
Max value
P 0-32
Min value
Liniar
units only
P 0-31
0

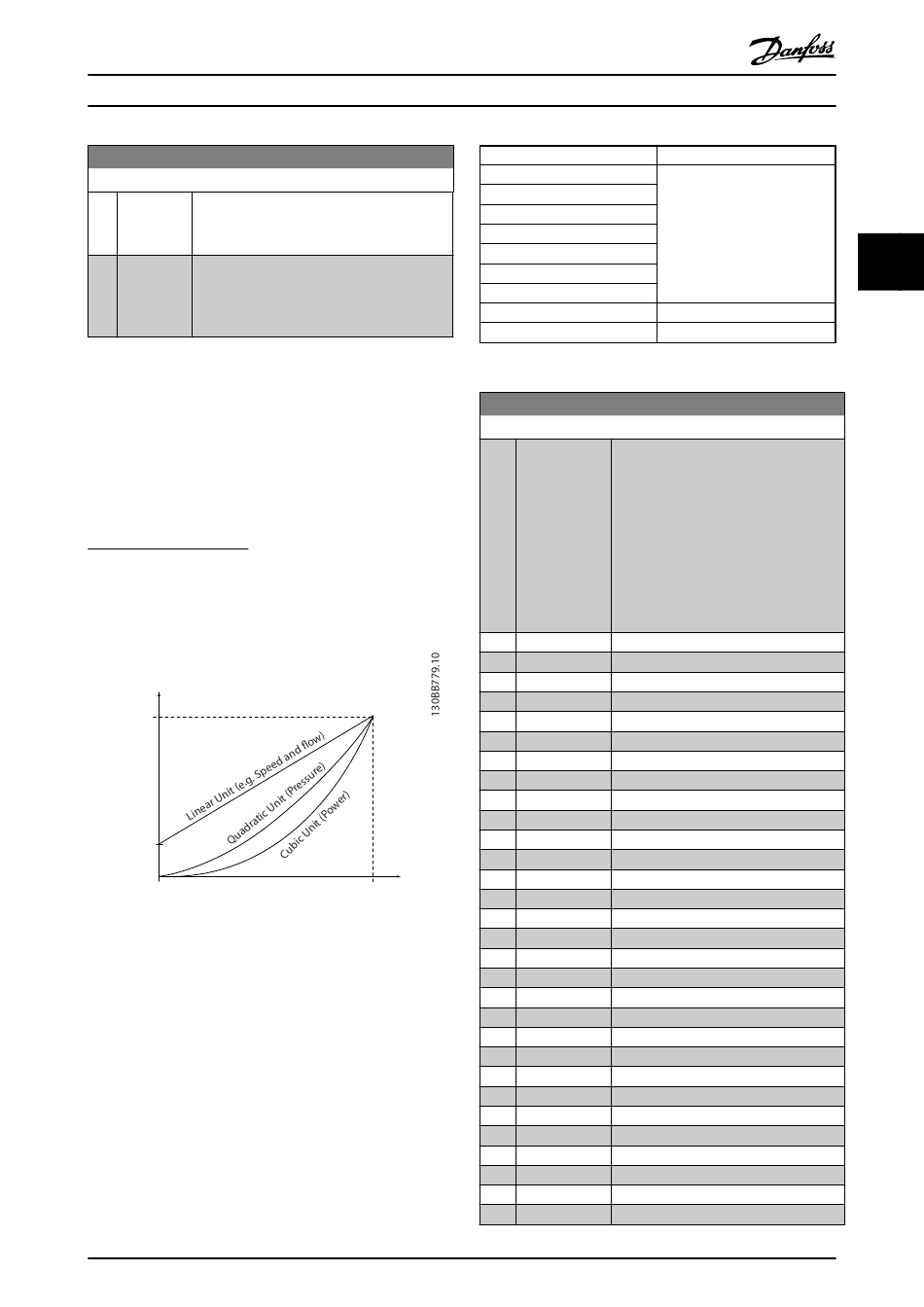

Abbildung 3.1
Die Beziehung hängt von der Art der in 0-30 Einheit
ausgewählten Maßeinheit ab:
®
VLT
HVAC Basic Drive Programmierungshandbuch
Motor Speed
Motor Speed
High limit
P 4-14 (Hz)
®
MG18B203 - VLT
ist eine eingetragene Marke von Danfoss.
Maßeinheit
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Geschwindigkeit
Länge
Temperatur
Druck
Leistung
Tabelle 3.1
0-30 Einheit
Option:
Funktion:
Wählen Sie die gewünschte Einheit für
die benutzerdefinierte Anzeige am LCP.
Die ausgewählte Einheit ergibt
automatisch eine lineare, quadratische
oder kubische Skalierungsbeziehung zur
Ausgangsdrehzahl. Diese Beziehung
hängt von der gewählten Einheit ab
(siehe Tabelle oben). Sie können den
aktuell berechneten Wert in
16-09 Benutzerdefinierte Anzeige auslesen.
[0]
Keine
[1]
%
[5]
PPM
[10]
l/min
[11]
UPM
[12]
PULSE/s
[20]
l/s
[21]
l/min
[22]
l/h
[23]
m3/s
[24]
m3/min
[25]
m3/h
[30]
kg/s
[31]
kg/min
[32]
kg/h
[33]
t/min
[34]
t/h
[40]
m/s
[41]
m/min
[45]
m
[60]
Grad Celsius
[70]
mbar
[71]
bar
[72]
Pa
[73]
kPa
[74]
m wg
[80]
kW
[120] GPM
[121] gal/s
[122] gal/min
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
27
3
3
