Parameter
5-40 Relaisfunktion
Array (Relais 1 [0], Relais 2 [1])
Wählen Sie die Optionen zum Definieren der Relaisfunktion.
Die Auswahl der einzelnen mechanischen Relais erfolgt in einem
Matrixparameter.
Option:
Funktion:
Aktion [33] Digitalausgang B-AUS
ausgeführt wird.
[82]
SL-Digitalausgang C
Siehe 13-52 SL-Controller Aktion. Der
Eingang ist EIN, wenn die SL-
Controller Aktion [40] Digitalausgang
C-EIN ausgeführt wird. Der Eingang
ist AUS, wenn die SL-Controller
Aktion [34] Digitalausgang C-EIN
ausgeführt wird.
[83]
SL-Digitalausgang D Siehe 13-52 SL-Controller Aktion. Der
Eingang ist EIN, wenn die SL-
Controller Aktion [41] Digitalausgang
D-EIN ausgeführt wird. Der Eingang
ist AUS, wenn die SL-Controller
Aktion [35] Digitalausgang D-AUS
ausgeführt wird.
[160] Kein Alarm
Der Ausgang ist aktiv, wenn kein
Alarm vorliegt.
[161] Reversierung aktiv
Der Ausgang ist aktiv, wenn der
Frequenzumrichter den Motor im
Linkslauf betreibt (das logische
Produkt der Statusbits „Betrieb" UND
„Reversierung").
[165] Hand-Sollwert aktiv
Der Ausgang ist aktiv, wenn
3-13 Sollwertvorgabe = [2] Ort oder
wenn 3-13 Sollwertvorgabe = [0]
Umschalt. Hand/Auto, während das
LCP gleichzeitig im Hand-Betrieb ist.
[166] Fern-Sollwert aktiv
Der Ausgang ist aktiv, wenn
3-13 Sollwertvorgabe = [1] Fern oder
Umschalt. Hand/Auto [0], während
das LCP gleichzeitig im Auto-Betrieb
ist.
[167] Startbefehl aktiv
Der Ausgang ist aktiv, wenn der
Frequenzumrichter einen Startbefehl
ausführt (z. B. über Bus-Schnittstelle,
Digitaleingang oder [Hand on] oder
[Auto on]), und kein Stoppbefehl
aktiv ist.
[168] Handbetrieb
Der Ausgang ist aktiv, wenn der
Frequenzumrichter im Hand-Betrieb
ist (angezeigt durch LED über LCP-
Taste [Hand on]).
[169] Autobetrieb
Der Ausgang ist aktiv, wenn der
Frequenzumrichter im Auto-Betrieb
ist (angezeigt durch LED über LCP-
Taste [Auto on]).
®
VLT
HVAC Basic Drive Programmierungshandbuch
®
MG18B203 - VLT
ist eine eingetragene Marke von Danfoss.
5-40 Relaisfunktion
Array (Relais 1 [0], Relais 2 [1])
Wählen Sie die Optionen zum Definieren der Relaisfunktion.
Die Auswahl der einzelnen mechanischen Relais erfolgt in einem
Matrixparameter.
Option:
Funktion:
[193] Energiesparmodus
Der Frequenzumrichter/das System
befindet sich im Energiesparmodus.
Siehe Parametergruppe 22-4*.
[194] Riemenbruch
Eine Riemenbruchbedingung wurde
erkannt. Diese Funktion muss in
22-60 Riemenbruchfunktion aktiviert
werden.
[196] Notfallbetrieb
Der Frequenzumrichter arbeitet im
Notfallbetrieb. Siehe Parameter-
gruppe 24-0* Notfallbetrieb.
[198] FU-Bypass
Als Signal zur Aktivierung eines
externen, elektromechanischen
Bypass, der den Motor direkt
einschaltet.
Siehe 24-1** FU-Bypass.
5-41 Ein Verzög., Relais
Array [9], (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais
5 [4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range:
Funktion:
0.01 s
[0.01 - 600.00 s] Geben Sie die Einschaltverzögerung
*
des Relais ein. Wählen Sie eines der
verfügbaren mechanischen Relais und
MCB 105 in einer Array-Funktion aus.
Siehe 5-40 Relaisfunktion. Relais 3-6
sind nicht in MCB 113 enthalten.

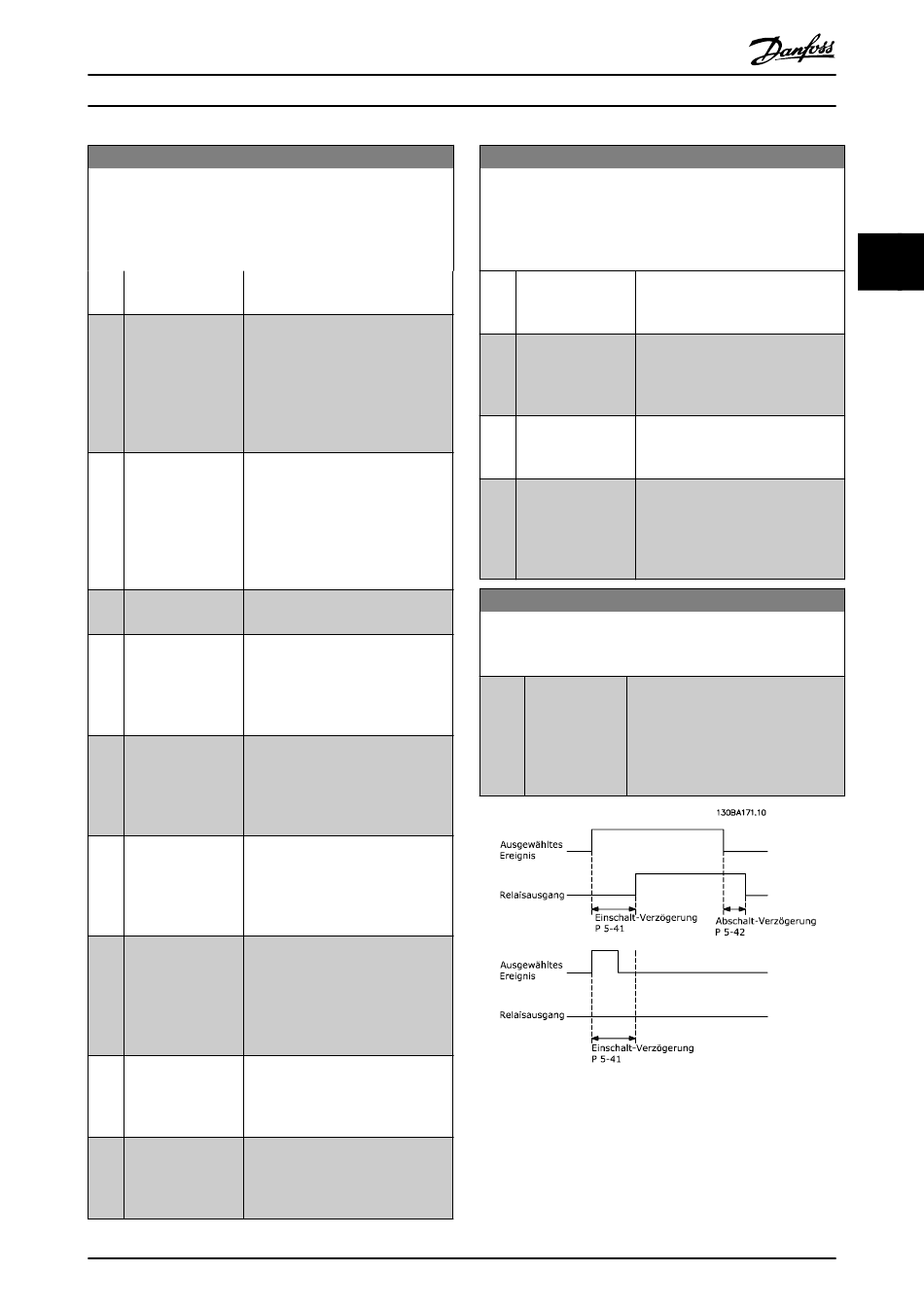

Abbildung 3.7
3
3
53
