Einführung
Gruppe 1
Reset, Freilaufstopp, Reset und Freilaufstopp,
Schnellstopp, DC-Bremse, Stopp und Taste [OFF]
am LCP.
Gruppe 2
Start, Puls-Start, Reversierung, Start +
Reversierung, Festdrehzahl JOG und Ausgangs-
frequenz speichern
Tabelle 1.5
Motor:
Motor dreht
Drehmoment wird an der Abtriebswelle erzeugt und die
Drehzahl am Motor liegt zwischen 0 UPM und max.
Drehzahl.
f
JOG
Motorfrequenz, wenn die Funktion Festdrehzahl JOG
aktiviert ist (über Digitalklemmen).
f
M
Motorfrequenz.
f
MAX
Die maximale Motorfrequenz.
f
MIN
Die minimale Motorfrequenz.
f
M,N
Die Motornennfrequenz (siehe Typenschilddaten).
I
M
Der Motorstrom (Istwert).
I
M,N
Der Motornennstrom (siehe Typenschilddaten).
n
M,N
Die Motornenndrehzahl (siehe Typenschilddaten).
n
s
Synchrone Motordrehzahl
Par. . 1 − 23 × 60 s
2 ×
n s =
Par. . 1 − 39
P
M,N
Die Motornennleistung (siehe Typenschilddaten in kW).
T
M,N
Das Nenndrehmoment (Motor).
U
M
Die Momentanspannung des Motors.
U
M,N
Die Motornennspannung (siehe Typenschilddaten).
®
VLT
HVAC Basic Drive Programmierungshandbuch
Kippmoment
η
Der Wirkungsgrad des Frequenzumrichters ist als das
Verhältnis zwischen der Leistungsabgabe und der
Leistungsaufnahme definiert.
Einschaltsperrbefehl
Ein Stoppbefehl, der der Gruppe 1 der Steuerbefehle
angehört – siehe dort.
Stoppbefehl
Siehe Steuerbefehle.
Sollwerte:
Analogsollwert
Ein Sollwertsignal an den Analogeingängen 53 oder 54
(Spannung oder Strom).
Binärsollwert
Ein an die serielle Kommunikationsschnittstelle
übertragenes Signal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100 %
und +100 % des Sollwertbereichs. Sie können bis zu acht
Festsollwerte über die Digitaleingänge auswählen.
Ref
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
100 % des Gesamtskalierwerts (in der Regel 10 V, 20 mA)
und dem resultierenden Sollwert. Der in 3-03 Maximaler
Sollwert eingestellte maximale Sollwert.
Ref
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
0 % (normalerweise 0 V, 0 mA, 4 mA) und dem
resultierenden Sollwert. Der in 3-02 Minimaler Sollwert
eingestellte minimale Sollwert.
Verschiedenes:
Analogeingänge
Die Analogeingänge können verschiedene Funktionen des
Frequenzumrichters steuern.
Es gibt zwei Arten von Analogeingängen:
Stromeingang, 0-20 mA und 4-20 mA
Spannungseingang, 0-10 V
®
MG18B203 - VLT
ist eine eingetragene Marke von Danfoss.

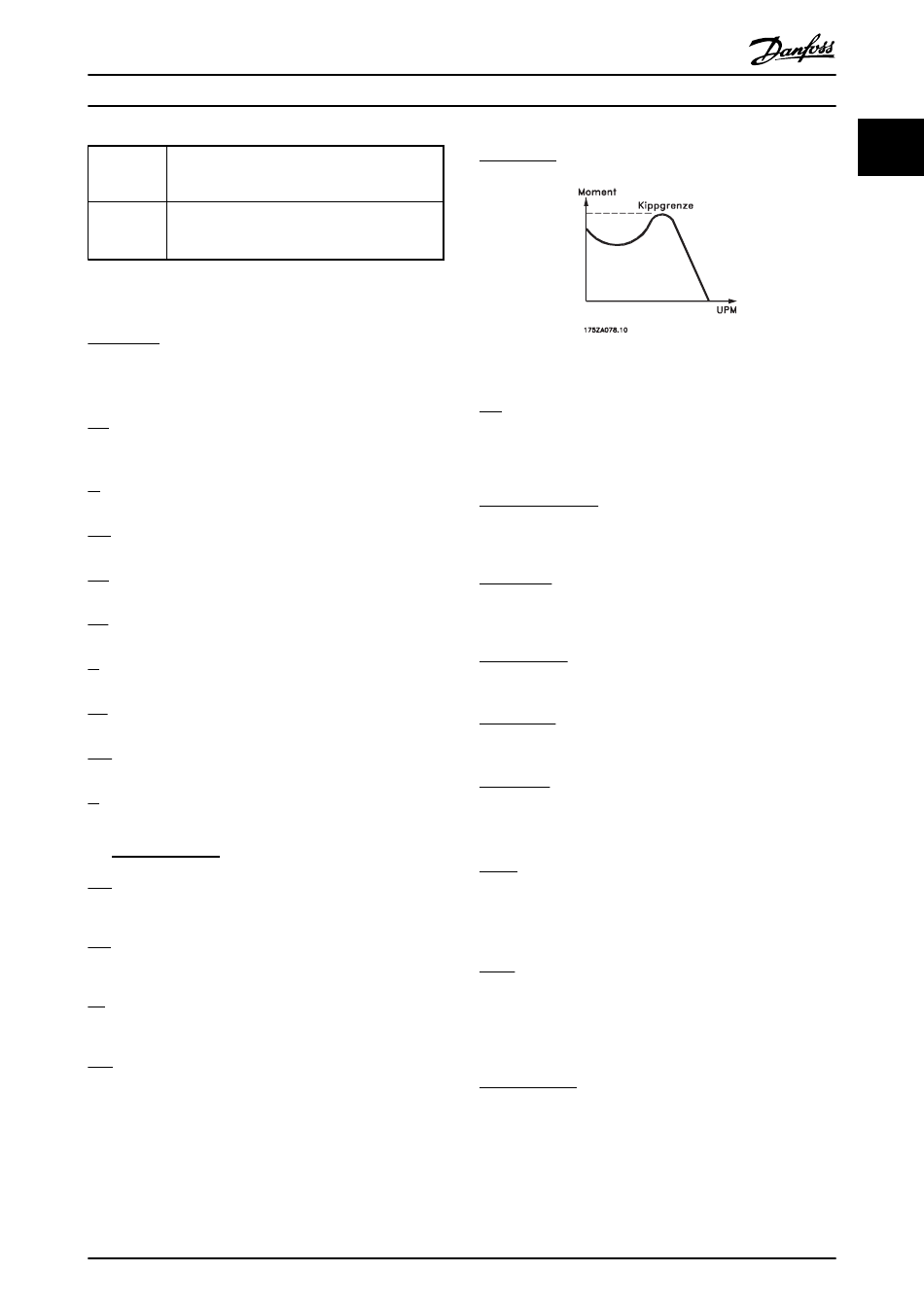

Abbildung 1.1
VLT
MAX
MIN
1
1
7
