A
N 560-568 mm
A 592 mm

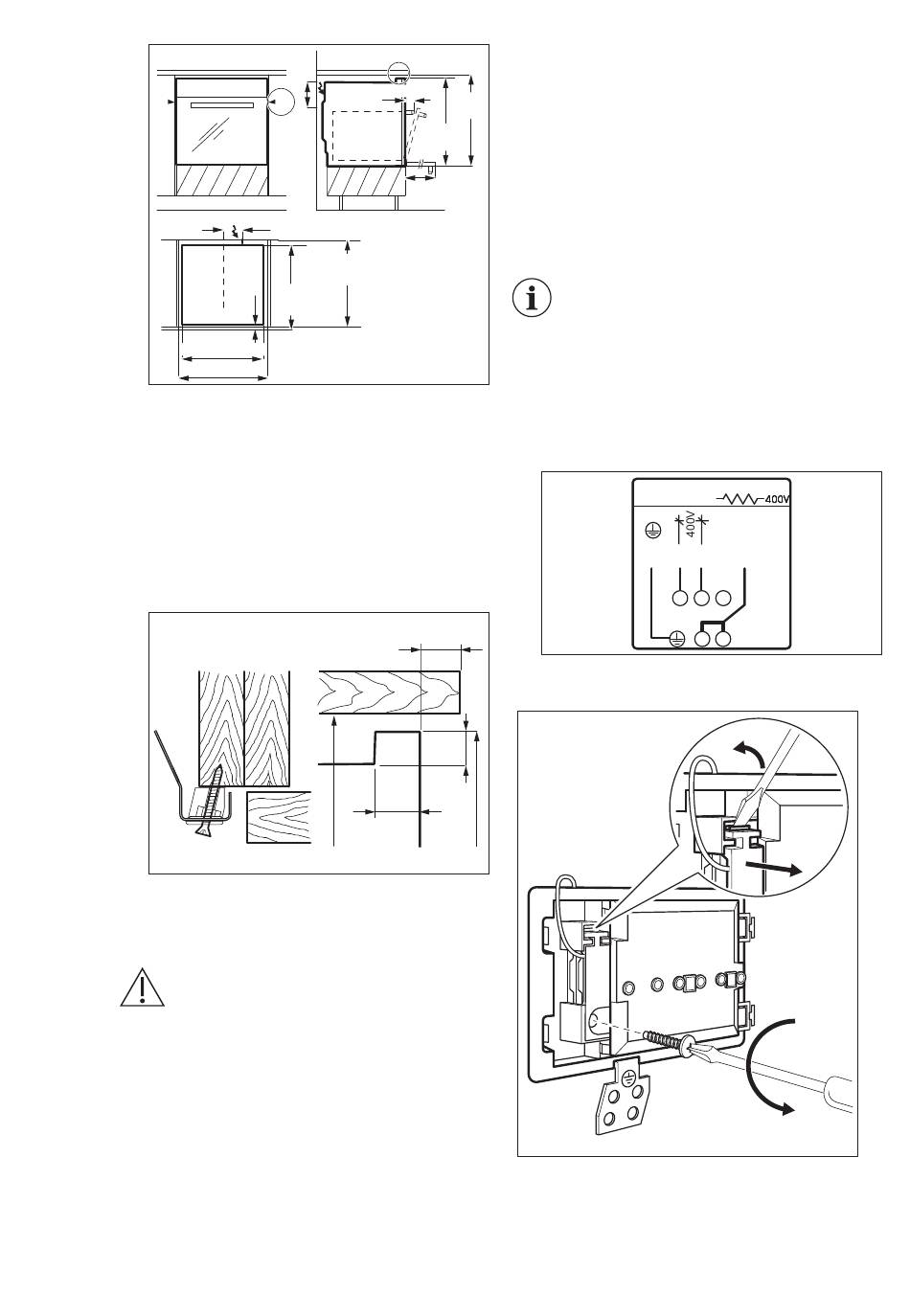

3. Befestigen Sie den Backofen mit
mindestens 2 Schrauben an den 2
Seiten (A).
Beim Einbau neben Holzfeuerungen
ist aus Sicherheitsgründen bauseits
eine hitzebeständige und
wärmedämmende Isolierplatte in
Gerätehöhe und mindestens 30 cm
Tiefe zu montieren.
12.4 Elektrischer Anschluss
WARNUNG!
Zum Warten des Geräts
muss immer der Netzstecker
gezogen werden.
Als Netzanschlussleitung muss ein Kabel
vom Typ H05VV-F oder höherwertig
verwendet werden.
Schliessen Sie das Gerät über eine
Zuleitung mit Stecker an. Ist keine
Steckdose vorhanden, ist in der fest
verlegten Hausinstallation eine
~50 mm
A
180
mm
115 mm
N min.
550 mm
A 567
20
mm mm
min. 20 mm
A B
20 mm
Trennvorrichtung mit mindestens 3 mm
B
Kontaktöffnung vorzusehen, die das
Gerät gleichzeitig und allpolig vom Netz
N 600
trennt (entsprechend NIN SEV 1000). Der
mm
A 595
Anschluss mittels einer Steckdose ist
mm
bauseitig so vorzusehen: Die Steckdose
muss zugänglich sein und ausserhalb des
442 mm
Koordinationsraums liegen. Bei
Direktanschluss muss die Länge des
Anschlusskabels ca. 120 cm betragen.
Lassen Sie das Gerät von
einer Elektrofachkraft an das
Stromnetz anschliessen.
1. Die elektrischen Anschlüsse müssen
gemäss dem Anschlussplan
hergestellt werden.
Phasenbezeichnungen: L1, L2 (oder
R, S)
2. Befestigen Sie die Zugentlastung.
10
mm
A
400V 2N~
PE L1 L2 N
1 2 3
5 4
2
1
