12.2.7 Deckelkontakt (T1), Abreißmelder (T2)
Der Eingang T1 dient zum Anschluss des Deckelkontaktes der
Gehäusetür. Der Eingang T2 dient zum Anschluss eines Abreiß-
melders (z. B. Wand-Abreißsicherung WAS-2) zur Überwachung
des Gehäuses gegen Entfernen von der Montageoberfläche.
Verwenden Sie zum Anschluss des Deckelkontaktes und des
Abreißmelders die jeweilige im Lieferumfang enthaltene An-
schlussleitung.
Deckel-
kontakt
Abreiß-
melder

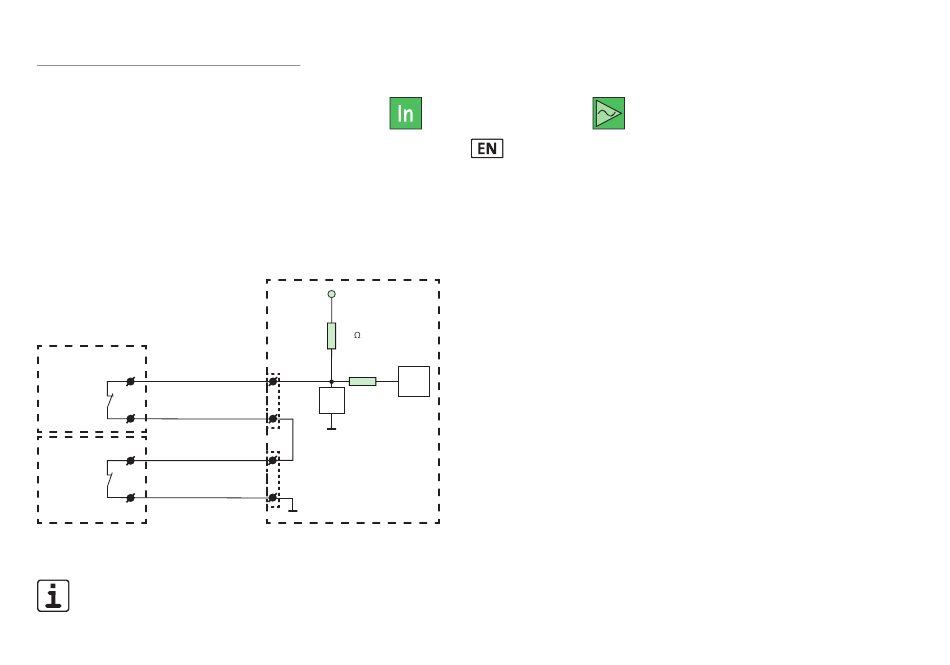

Abb.: Anschluss Deckelkontakt und Abreißmelder
Ohne Anschluss eines Abreißmelders an T2, muss zwi-
schen T2 und GND eine Brücke gesteckt werden.
54
+12 V
EMZ
18 k
A/D
T1
EMV
T2
GND
12.2.8 BUS-1
Die Datenleitung des BUS-1 wird über ein Polling über-
wacht.
Um leitungsgebundene Störungen, kapazitive Störungen und
HF-Einstreuungen zu vermeiden, sind bei der Installation der
BUS-1-Komponenten folgende Punkte zu beachten:
Keine mit Störimpulsen belastete Leitungen parallel zu
BUS-1-Leitungen verlegen.
Mindestabstand gemäß VDE-Vorschriften zu parallel verlau-
fenden Starkstromkabeln, Induktivitäten, Phasenanschnitt-
steuerungen und sonstiger Störquellen einhalten (≥ 30 cm).
Stromintensive Verbraucher nicht an der BUS-1-Betriebs-
spannung betreiben, sondern eine separate Zuleitung für
die Spannungsversorgung legen.
Steuerleitungen und Leitungen zu Signalgebern dürfen
nicht im gleichen Kabel wie die BUS-1-Leitung geführt
werden.
Andere BUS-Leitungen (z. B. com2BUS) nicht im gleichen
Kabel führen.
Für die Datenleitung auf der gesamten Leitungslänge nur
eine Ader verwenden. Die zweite, verdrillte Ader auf 0 V
legen.
Der maximale Widerstand der Datenleitung darf höchstens
65 Ω betragen.
Bei einer größeren Anzahl von BUS-1-Komponenten und
großen Entfernungen werden Unterverteiler empfohlen,
um eine größere Anzahl von Adern parallel schalten zu
können.
