| Produktbeschreibung

2 Produktbeschreibung
2.1

Interne Komponenten

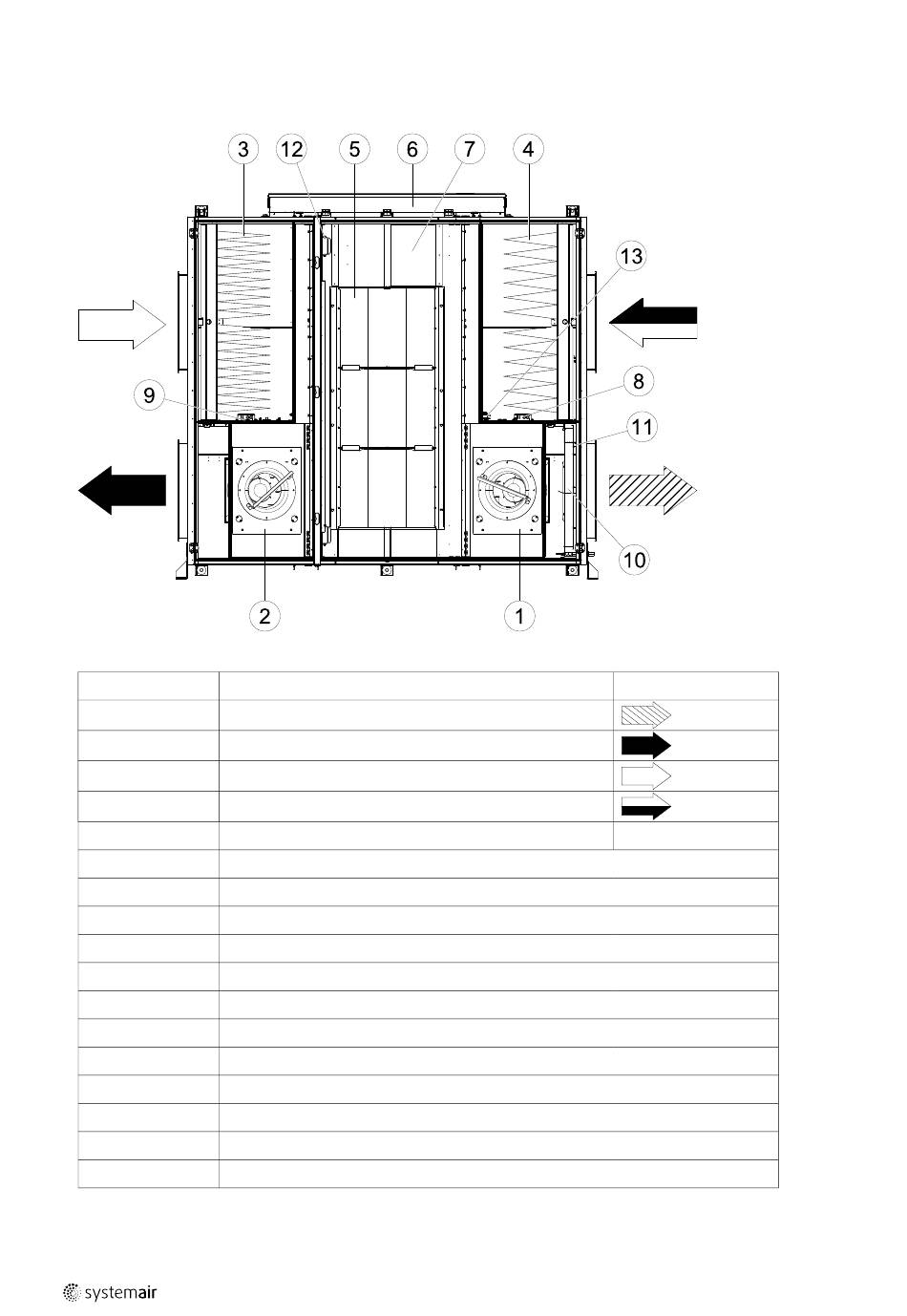

Bild 1 Anschlüsse und Grundkomponenten in Geräten mit rechtsseitigem Anschluss
Position
A
B
C
D
1
2
3
4
5
6
7
8
9
10
11
12
13
1 Gilt nur für Geräte mit elektrischem Nachheizregister
Beschreibung
Zuluftanschluss
Fortluftanschluss
Außenluftanschluss
Abluftanschluss
Ventilator Zuluft
Ventilator Abluft
Filter Zuluft
Filter Abluft
Wärmetauscher
Elektrischer Anschlusskasten
Bypass-Klappe Außenluft
Drucksensor Zuluftventilator/Abluftfilter
Drucksensor Abluftventilator/Zuluftfilter
Nachheizregister
Rückstellung des manuellen Überhitzungsschutzes
Drucksensor Enteisung Wärmetauscher
Luftstromsensor
