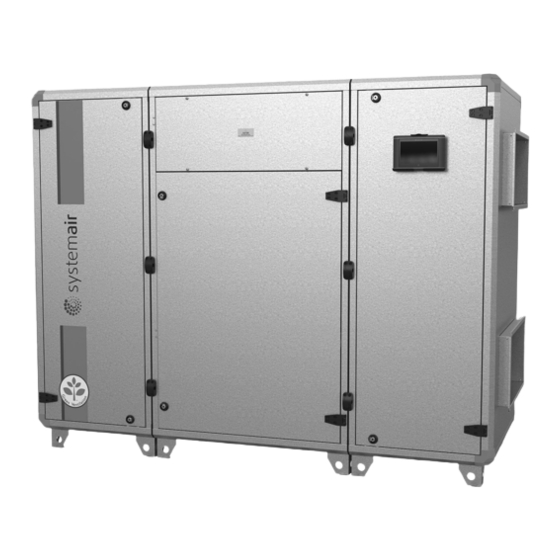

SystemAir Topvex SC03-11 Installationsanleitung
Kompaktlüftungsgerät
Vorschau ausblenden
Andere Handbücher für Topvex SC03-11:
- Betriebs- und wartungsanleitungen (40 Seiten) ,
- Betriebs- und wartungsanleitung (38 Seiten) ,
- Installationsanleitung (26 Seiten)
Verwandte Anleitungen für SystemAir Topvex SC03-11
Inhaltszusammenfassung für SystemAir Topvex SC03-11

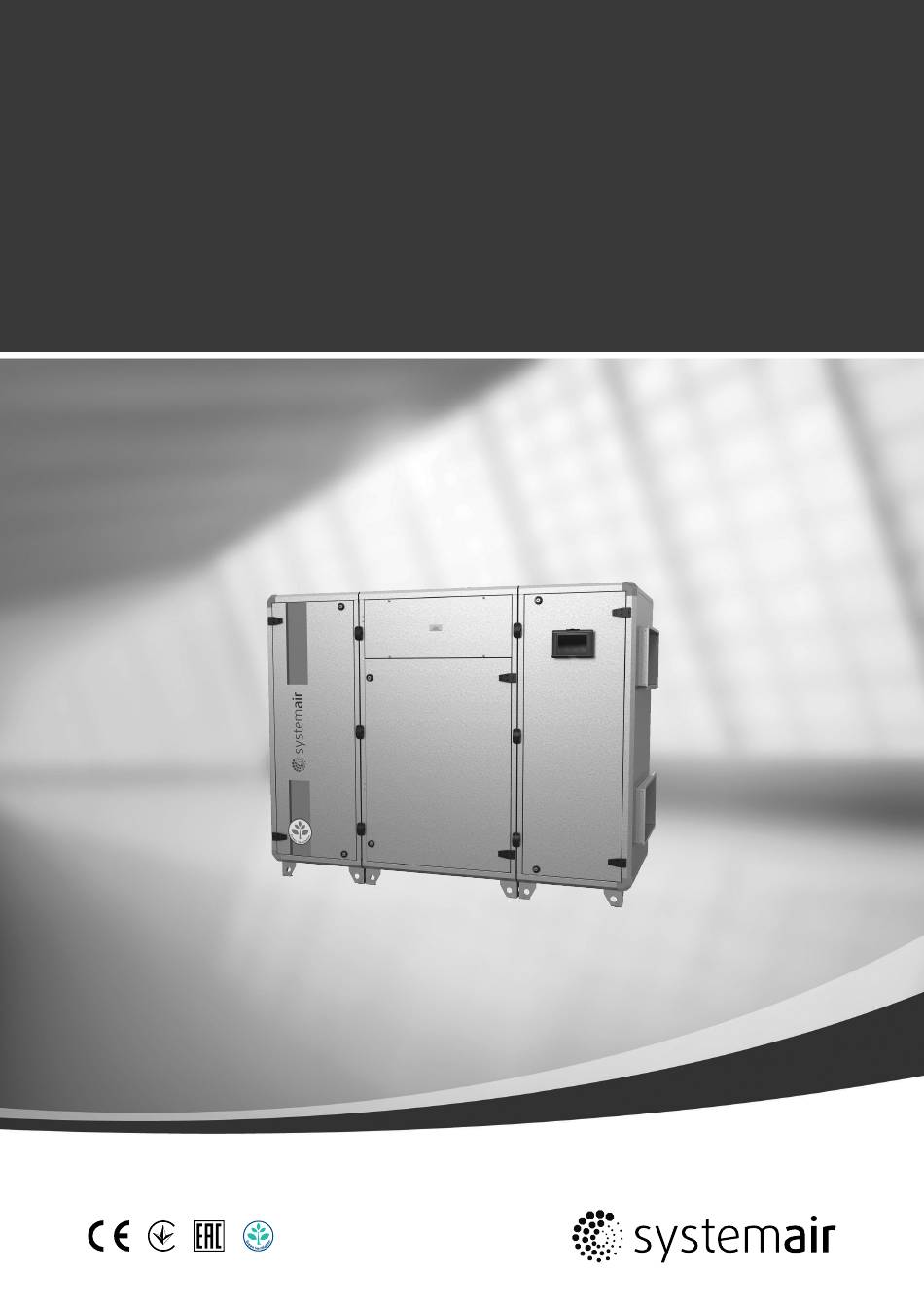

- Seite 1 Topvex SC03-11 Kompaktlüftungsgerät Installationsanleitung Aus dem Englischen übersetztes Dokument | 1516232 · A002...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 1516232 | A002...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis EU Konformitätserklärung........1 Warnhinweise ..........2 Produktinformationen ........2 Allgemeines..........2 Technische Daten ........3 3.2.1 Abmessungen und Gewicht Topvex SC03-SC04 .....3 3.2.2 Abmessungen und Gewicht Topvex SC06 ......4 3.2.3 Abmessungen und Gewicht Topvex SC08-SC11 .....5 3.2.4 Elektrische Daten .......6 Transport und Lagerung......6 Installation.............7 Auspacken..........7 Installationsort/Installation .......7 Kondenswasserablass ......9... -
Seite 5: Eu Konformitätserklärung
EU Konformitätserklärung | EU Konformitätserklärung Hersteller Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg SWEDEN Sitz: +46 222 440 00 www.systemair.com erklärt hiermit, dass die folgenden Produkte: Lüftungsgeräte Keine Topvex SC03 Topvex SC03 Topvex SC03 Topvex SC04 Topvex SC04 Topvex SC04... -
Seite 6: Warnhinweise
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht unbeaufsichtigt von Kindern durchgeführt werden. Produktinformationen Allgemeines Diese Installationsanleitung gilt für den Lüftungsgerätetyp Topvex SC03-11 von Systemair Sverige AB. Topvex SC03-11 umfasst die folgenden Modelloptionen: • Modell:SC03, SC04, SC06, SC08, SC11. • Heizregister:EL (Elektrisch), HW (Warmwasser) oder ohne Heizregister. -
Seite 7: Technische Daten
Produktinformationen | Technische Daten 3.2.1 Abmessungen und Gewicht Topvex SC03-SC04 *1/2" Bild 1 Abmessungen (mm) SC03-SC04 (Als Gerät in linker Ausführung gezeichnet) Modell SC03 1597 1531 SC04 1941 1531 Gewicht, kg Modell SC03 1463 SC04 1814 *Steckerverbindung 1516232 | A002... -
Seite 8: Produktinformationen
| Produktinformationen 3.2.2 Abmessungen und Gewicht Topvex SC06 *1/2" Bild 2 Abmessungen (mm) SC06 (Als linksseitiges Gerät gezeichnet) Modell SC06 2175 1622 Modell Gewicht, kg SC06 *Steckerverbindung 1516232 | A002... -
Seite 9: Abmessungen Und Gewicht Topvex Sc08-Sc11
Produktinformationen | 3.2.3 Abmessungen und Gewicht Topvex SC08-SC11 *1/2" Bild 3 Abmessungen (mm) SC08-SC11 (Als Gerät in linker Ausführung gezeichnet) Modell SC08 2650 1771 1139 SC11 3211 1771 1552 Modell Gewicht, kg SC08 1076 SC11 1492 *Steckerverbindung 1516232 | A002... -
Seite 10: Elektrische Daten
Transport auf einer Palette in Kunststoff eingewickelt. Verwenden Sie beim Transport der Topvex SC03-11 Geräte einen Gabelstapler und platzieren Sie diesen an der Stirnsei- te des Gerätes. Die Größen SC06-SC11werden in Teilen auf der Palette geliefert. -
Seite 11: Installation
Wasserregister beschädigen. Verwenden Sie zum Anziehen der Verbindung den Schraubenschlüssel. Topvex SC03-11 sind für eine Innenaufstellung gedacht. Topvex SC03-11 kann draußen aufgestellt werden, wenn es vor Wetter geschützt wird. Stellen Sie das Gerät auf eine horizontale, flache Oberfläche. Es ist wichtig, dass das Gerät vor der Inbetriebnahme vollkommen waagerecht steht. - Seite 12 | Installation Bild 5 Bild 6 1516232 | A002...
-
Seite 13: Kondenswasserablass
Installation | Kondenswasserablass Das Gerät muss an den mitgelieferten Kondensatablauf angeschlossen werden. Der Abfluss muss an der Fortluftseite des Wärmetauschers, unten am Gerät angebracht werden Abbildung 7. Falls das Gerät zur Kälterückgewinnung einge- setzt werden soll, muss der Auslauf des Abflusses zusätzlich mit einem separaten Rohr und einer Wassersperre verbun- den werden (Zubehör). -
Seite 14: Installieren Des Gerätes
| Installation Installieren des Gerätes Das Gerät muss in den folgenden Positionen installiert werden. Bild 9 Installationsposition (linksseitiges Gerät) Bild 10 Installationsposition (rechtsseitiges Gerät) Tabelle 3 Symbolbeschreibung Symbol Beschreibung Zuluft Fortluft Außenluft Abluft 1516232 | A002... -
Seite 15: Installationsverfahren
Installation | 4.4.1 Installationsverfahren Gefahr • Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! • Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung mit den lokalen Vorschriften und Bestimmungen vorgenommen werden. Warnung •... -
Seite 16: Zuluftsensor
| Installation Zuluftsensor Der Zuluftfühler ist im Lieferumfang des Geräts enthalten. Montieren Sie den Zuluftfühler im Zuluftkanal nach dem Lüf- tungsgerät (Abbildung 11). In Tabelle 4.6.5 wird angegeben, mit welchen Anschlussklemmen der Fühler im elektrischen Anschlusskasten zu verbinden ist. Andere Temperaturfühler sind werkseitig in das Gerät eingebaut. Bild 11 Installierter Zuluftsensor (Gerät mit rechtsseitigem Anschluss) 1516232 | A002... -
Seite 17: Anschlüsse
Installation | Anschlüsse 4.6.1 Kanalsystem Bild 12 Anschlüsse und Grundkomponenten in Geräten mit linksseitigem Anschluss Beschreibung Symbol Position Zuluftanschluss Fortluftanschluss Außenluftanschluss Abluftanschluss Zuluftventilator Abluftventilator Zuluftfilter Abluftfilter Wärmetauscher Elektrischer Anschlusskasten Bypassklappe Abluft Bypassklappe Außenluft Bypassklappe Wärmetauscher Drucksensor Abluftfilter/Abluftventilator Drucksensor Zuluftventilator/Zuluftfilter Drucksensor Enteisung Wärmetauscher Abluftsensor Außenluftsensor Temperaturfühler Wirkungsgrad... -
Seite 18: Kondensation Und Wärmeisolierung
| Installation 4.6.2 Kondensation und Wärmeisolierung Außenluftkanal und Fortluftkanäle müssen stets gut gegen isoliert sein, um Kondensatbildung zu vermeiden. Eine kor- rekt installierte Isolierung, der mit dem Gerät verbundenen Kanäle, ist äußerst wichtig. Alle Kanäle, die durch kalte Räume/Bereiche verlaufen, müssen gut isoliert sein. Verwenden Sie eine Isolierverkleidung (min. 100 mm Mineralwol- le) mit einer Kunststoff-Diffusionsbarriere. -
Seite 19: Elektrische Anschlüsse, Komponenten
Installation | 4.6.4 Elektrische Anschlüsse, Komponenten Topvex SC03-11 sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Alle elektrischen Anschlüsse erfolgen im elektrischen Anschlusskasten, der sich in der Vorderseite des Geräts befindet. Die Klappe wird durch Lösen der vier Schrauben entfernt. -
Seite 20: Externe Anschlüsse
| Installation 4.6.5 Externe Anschlüsse Tabelle 4 Anschlüsse an externe Funktionen Klemmenblock Beschreibung Hinweis Schutzleiter Neutralleiter (Versorgungsspannung) Verwendet für Phase 230V 1~ und 400V 3~ Phase (Netzversorgungsspannung) Verwendet für Phase 230V 1~ wenn das Gerät diese Netzstromversorgung aufweist 400 V 3~/230 V 3~ Phase (Netzversorgungsspannung) 400 V 3~/230 V 3~ Phase (Netzversorgungsspannung) - Seite 21 Installation | Anschlüsse an externe Funktionen forts. Anschluss an einen externen Drucksensor bei einem druckgeregelten Gerät (VAV) Diese Eingänge dürfen ausschließlich an spannungsfreie Kontakte angeschlossen werden 1516232 | A002...
-
Seite 22: Anschluss An Die Gebäudeleittechnik (Glt)
| Installation 4.6.6 Anschluss an die Gebäudeleittechnik (GLT) Kommunikationsmöglichkeiten für die Regeleinheit. • RS485 (Modbus): 50-51-52 oder 60-61-62 • RS485 (BACnet): 50-51-52 oder 60-61-62 • RS485 (Exoline): 50-51-52-53 oder 60-61-62-63 • TCP/IP Exoline • TCP/IP Modbus • TCP/IP WEB • TCP/IP BACnet RS485-Anschluss Bild 14 TCP/IP-Verbindung... -
Seite 23: Installieren Der Navipad-Bedieneinheit
NaviPad im Freien montiert ist, muss die Bedieneinheit vor direkter UV-Strahlung geschützt werden. Die Kommunikati- on zwischen der Bedieneinheit und dem Regler im Schaltschrank ist bis zu einer Kabellänge von 100 Metern möglich. 4.7.1 Maßangaben für NaviPad NaviPad ist die Bedieneinheit für Systemair-Lüftungsgeräte und bietet eine Auswahl mehrerer Sprachen. c/cD 40,3 59,4 77,5 4.7.2... -
Seite 24: Zusatzausrüstung
| Installation Zusatzausrüstung Informationen zu externen Zusatzausrüstungen wie Ventilstellantrieben, motorisierten Klappen, Dacheinheiten, Wand- lüftungsgittern usw. entnehmen Sie dem technischen Katalog und den darin enthaltenen Anweisungen. Informationen zu elektrischen Anschlüssen externer Komponenten entnehmen Sie bitte dem beigefügten Schaltplan. 1516232 | A002... - Seite 25 1516232 | A002...
- Seite 26 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
