Entfernen der Brücke A6/ID7
Bei Kühlanforderung kann eine zusätzliche Primärpumpe Kühlen (M12) am Ausgang NO6
angeschlossen werden. Der Ausgang Primärumwälzpumpe (M11) ist nur im Heizbetrieb
aktiv.
Siehe Einbindungsschema Nr. 1 + 2
4.3.2. Umwälzpumpe für Kühlung (Kälteverteilung)
Die Versorgung des Kühlsystems kann sowohl über die vorhandene Heizungsumwälzpumpe
(Kombiniertes Heiz-/Kühlsystem) als auch über eine zusätzliche Kühlumwälzpumpe
erfolgen.
Im Auslieferungszustand wird die vorhandene Heizungsumwälzpumpe auch im Kühlbetrieb
(Einbindungsschema Nr. 3 + 4) genutzt. Bei Einsatz einer zusätzlichen Kühlpumpe (z.B.
Vierleitersystem) muss die Heizungsumwälzpumpe im Kühlbetrieb deaktiviert werden. Dies
erfolgt durch Einlegen einer Brücke zwischen Brücke A5 an ID8 (siehe auch 4.2).

5. Anhang

Im Kühlbetrieb schaltet der Kühlregler N6 den Ausgang N05 über ein 230VAC-Signal. Das Schaltverhalten des
3-Wege Verteilventils ist daraufhin zu überprüfen, daß im Kühlbetrieb der Wärmetauscher und im Heizbetrieb
die Wärmepumpe durchströmt wird. Ein evtl. vorhandenes Absperrventil im Heizungsvorlauf muss im Kühlfall
schließen. Bei falschem Schaltverhalten ist der Stellantrieb gemäß der Montageanleitung des Herstellers
umzuschalten bzw. ein Stellantrieb mit anderem Schaltverhalten einzusetzen.
5.1. Einbindungen Kühlen mit Sole/Wasser-Wärmepumpen
Das Magnetventil im
Heizungsvorlauf ermöglicht
den Parallelbetrieb von
passiver Kühlung bei
gleichzeitiger
Warmwasserbereitung.
Wird der Parallelbetrieb
ausgeschaltet (Einstellung
Parallel Kühlen-WW:
Nein), kann das
Magnetventil durch ein
Rückschlagventil ersetzt
werden.
WW
4
T
N1-B3
(R3)
KW

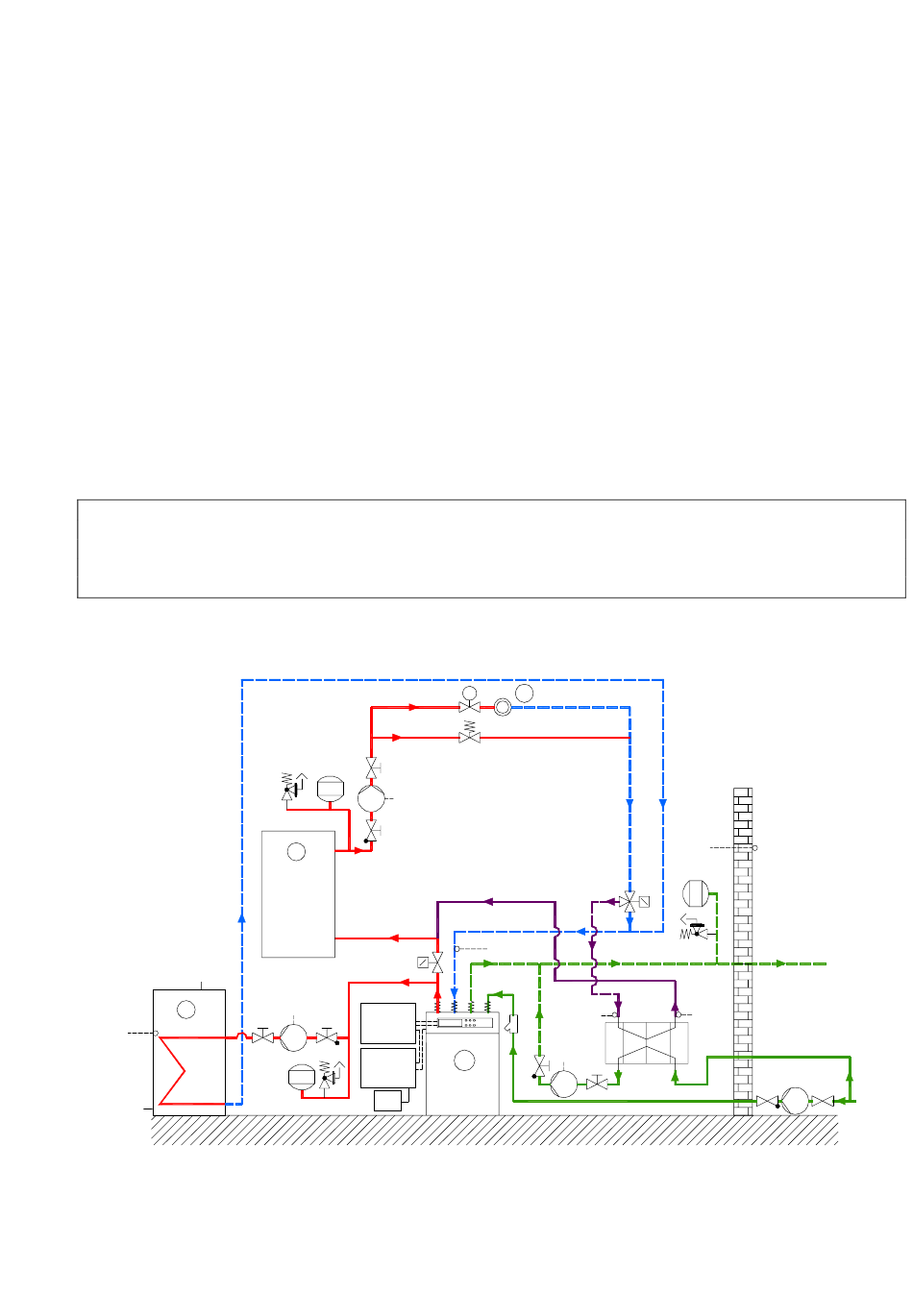

Monovalente Sole/Wasser-Wärmepumpe für Heizung, dynamische / stille Kühlung und Warmwasserbereitung
FD 8407
N1-N05
(M13)
3
N6-N05
(Y6)
N1-N06
(M18)
EV
N6
RKS
Einbindungsschema Nr. 1:
TC 7
N1-B2
(R2)
N6-B4
(R4)
N1
N6-N06
1.2
(M12)
T
N1-B1
(R1)
N6-N05
(Y5)
N6-B3
(R11)
N1-N03
(M11)
