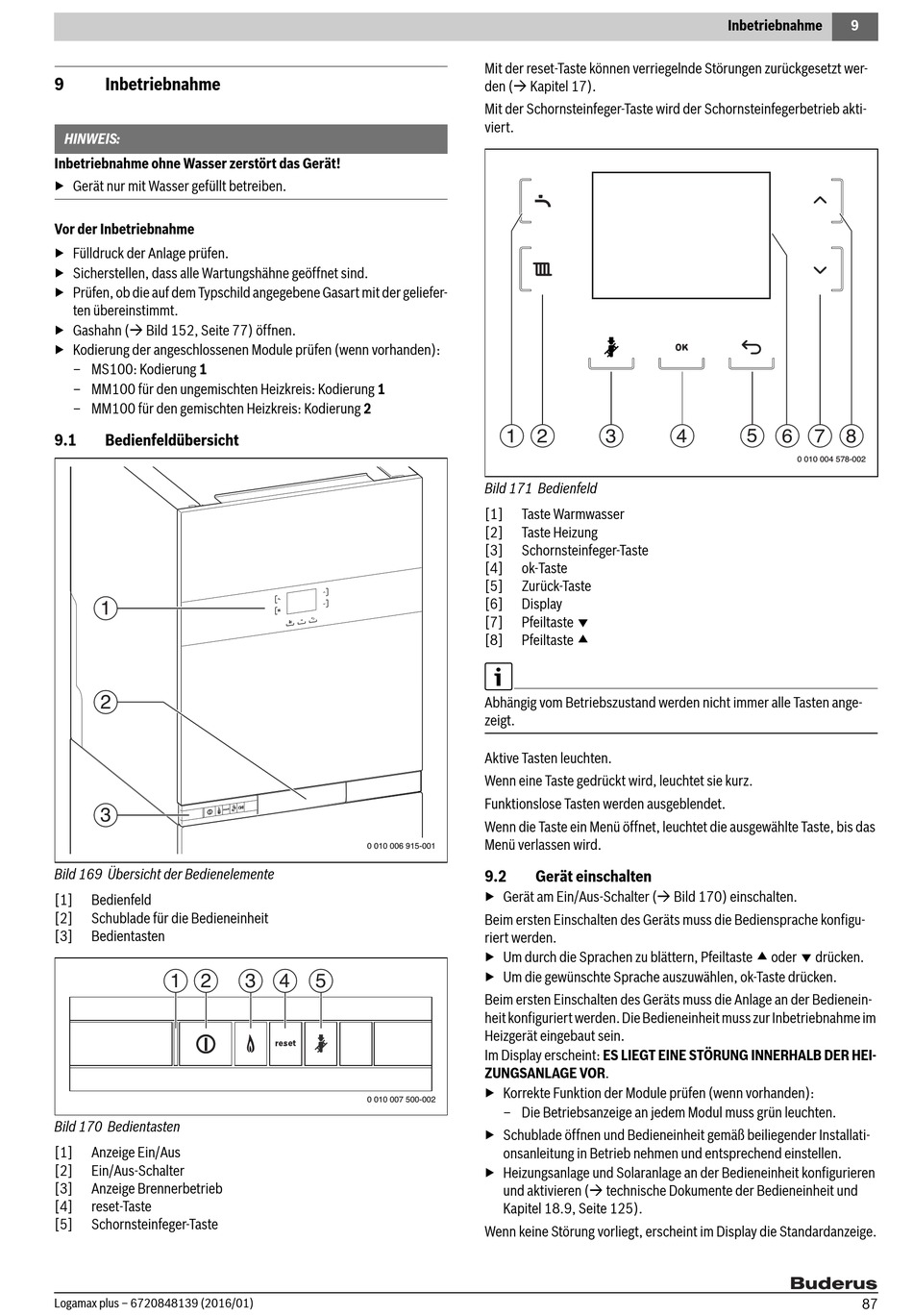

9

Inbetriebnahme

HINWEIS:
Inbetriebnahme ohne Wasser zerstört das Gerät!
▶ Gerät nur mit Wasser gefüllt betreiben.
Vor der Inbetriebnahme
▶ Fülldruck der Anlage prüfen.
▶ Sicherstellen, dass alle Wartungshähne geöffnet sind.
▶ Prüfen, ob die auf dem Typschild angegebene Gasart mit der geliefer-
ten übereinstimmt.
▶ Gashahn ( Bild 152, Seite 77) öffnen.
▶ Kodierung der angeschlossenen Module prüfen (wenn vorhanden):
– MS100: Kodierung 1
– MM100 für den ungemischten Heizkreis: Kodierung 1
– MM100 für den gemischten Heizkreis: Kodierung 2
9.1 Bedienfeldübersicht
1
2
3
Bild 169 Übersicht der Bedienelemente
[1] Bedienfeld
[2] Schublade für die Bedieneinheit
[3] Bedientasten
1 2
Bild 170 Bedientasten
[1] Anzeige Ein/Aus
[2] Ein/Aus-Schalter
[3] Anzeige Brennerbetrieb
[4] reset-Taste
[5] Schornsteinfeger-Taste
Logamax plus – 6720848139 (2016/01)
0 010 006 915-001
3 4 5
0 010 007 500-002
Mit der reset-Taste können verriegelnde Störungen zurückgesetzt wer-
den ( Kapitel 17).
Mit der Schornsteinfeger-Taste wird der Schornsteinfegerbetrieb akti-
viert.
1 2
3
Bild 171 Bedienfeld
[1] Taste Warmwasser
[2] Taste Heizung
[3] Schornsteinfeger-Taste
[4] ok-Taste
[5] Zurück-Taste
[6] Display
Pfeiltaste 
[7]
Pfeiltaste 
[8]
Abhängig vom Betriebszustand werden nicht immer alle Tasten ange-
zeigt.
Aktive Tasten leuchten.
Wenn eine Taste gedrückt wird, leuchtet sie kurz.
Funktionslose Tasten werden ausgeblendet.
Wenn die Taste ein Menü öffnet, leuchtet die ausgewählte Taste, bis das
Menü verlassen wird.
9.2 Gerät einschalten
▶ Gerät am Ein/Aus-Schalter ( Bild 170) einschalten.
Beim ersten Einschalten des Geräts muss die Bediensprache konfigu-
riert werden.
▶ Um durch die Sprachen zu blättern, Pfeiltaste  oder  drücken.
▶ Um die gewünschte Sprache auszuwählen, ok-Taste drücken.
Beim ersten Einschalten des Geräts muss die Anlage an der Bedienein-
heit konfiguriert werden. Die Bedieneinheit muss zur Inbetriebnahme im
Heizgerät eingebaut sein.
Im Display erscheint: ES LIEGT EINE STÖRUNG INNERHALB DER HEI-
ZUNGSANLAGE VOR.
▶ Korrekte Funktion der Module prüfen (wenn vorhanden):
– Die Betriebsanzeige an jedem Modul muss grün leuchten.
▶ Schublade öffnen und Bedieneinheit gemäß beiliegender Installati-
onsanleitung in Betrieb nehmen und entsprechend einstellen.
▶ Heizungsanlage und Solaranlage an der Bedieneinheit konfigurieren
und aktivieren ( technische Dokumente der Bedieneinheit und
Kapitel 18.9, Seite 125).
Wenn keine Störung vorliegt, erscheint im Display die Standardanzeige.
Inbetriebnahme
4 5 6
7 8
0 010 004 578-002
9
87
