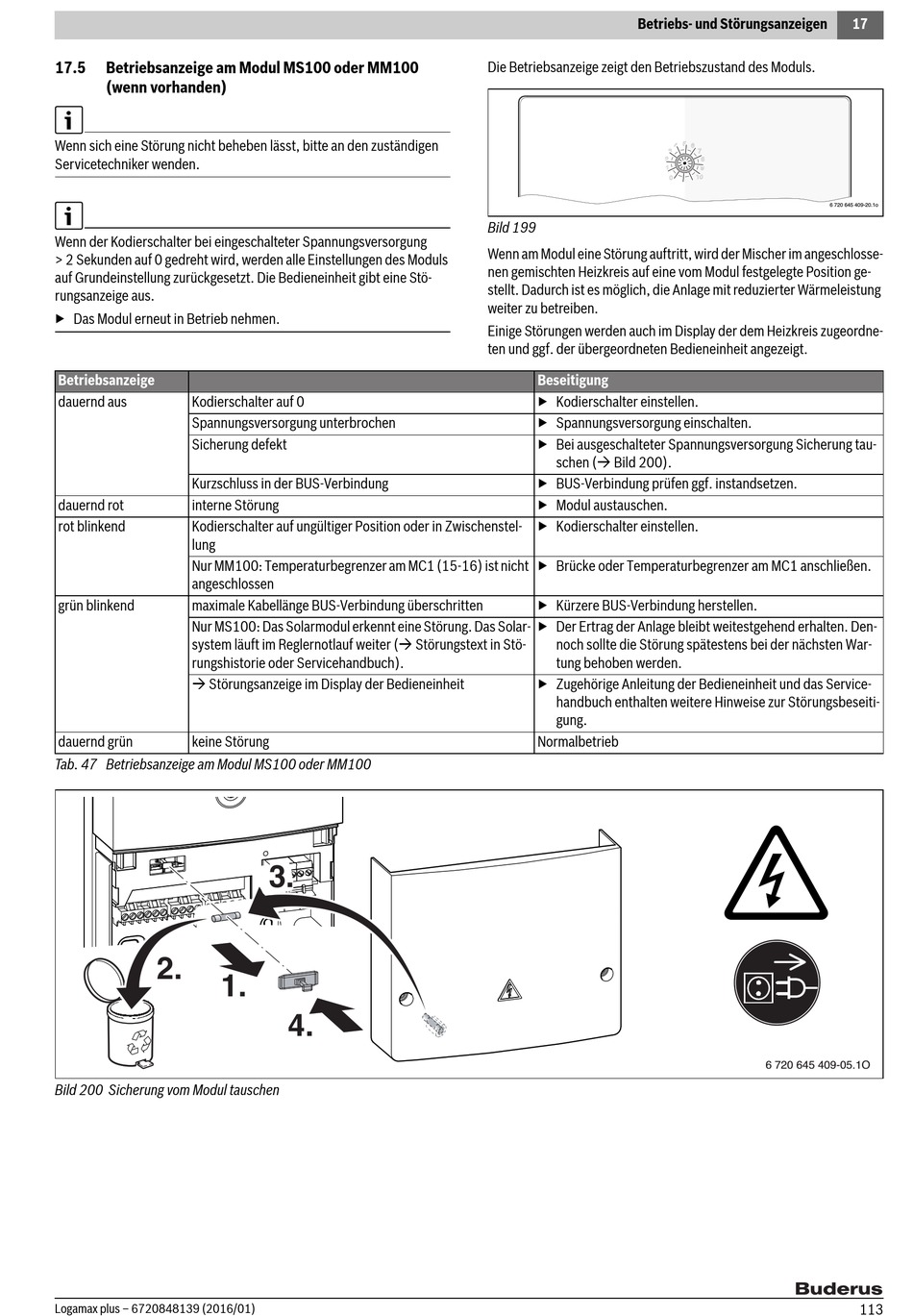

17.5 Betriebsanzeige am Modul MS100 oder MM100
(wenn vorhanden)
Wenn sich eine Störung nicht beheben lässt, bitte an den zuständigen
Servicetechniker wenden.
Wenn der Kodierschalter bei eingeschalteter Spannungsversorgung
> 2 Sekunden auf 0 gedreht wird, werden alle Einstellungen des Moduls
auf Grundeinstellung zurückgesetzt. Die Bedieneinheit gibt eine Stö-
rungsanzeige aus.
▶ Das Modul erneut in Betrieb nehmen.
Betriebsanzeige
dauernd aus Kodierschalter auf 0
Spannungsversorgung unterbrochen
Sicherung defekt
Kurzschluss in der BUS-Verbindung
dauernd rot interne Störung
rot blinkend Kodierschalter auf ungültiger Position oder in Zwischenstel-
lung
Nur MM100: Temperaturbegrenzer am MC1 (15-16) ist nicht
angeschlossen
grün blinkend maximale Kabellänge BUS-Verbindung überschritten
Nur MS100: Das Solarmodul erkennt eine Störung. Das Solar-
system läuft im Reglernotlauf weiter ( Störungstext in Stö-
rungshistorie oder Servicehandbuch).
 Störungsanzeige im Display der Bedieneinheit
dauernd grün keine Störung
Tab. 47 Betriebsanzeige am Modul MS100 oder MM100
2.
1.
Bild 200 Sicherung vom Modul tauschen
Logamax plus – 6720848139 (2016/01)
3.
4.
Betriebs- und Störungsanzeigen
Die Betriebsanzeige zeigt den Betriebszustand des Moduls.
Bild 199
Wenn am Modul eine Störung auftritt, wird der Mischer im angeschlosse-
nen gemischten Heizkreis auf eine vom Modul festgelegte Position ge-
stellt. Dadurch ist es möglich, die Anlage mit reduzierter Wärmeleistung
weiter zu betreiben.
Einige Störungen werden auch im Display der dem Heizkreis zugeordne-
ten und ggf. der übergeordneten Bedieneinheit angezeigt.
Beseitigung
▶ Kodierschalter einstellen.
▶ Spannungsversorgung einschalten.
▶ Bei ausgeschalteter Spannungsversorgung Sicherung tau-
schen ( Bild 200).
▶ BUS-Verbindung prüfen ggf. instandsetzen.
▶ Modul austauschen.
▶ Kodierschalter einstellen.
▶ Brücke oder Temperaturbegrenzer am MC1 anschließen.
▶ Kürzere BUS-Verbindung herstellen.
▶ Der Ertrag der Anlage bleibt weitestgehend erhalten. Den-
noch sollte die Störung spätestens bei der nächsten War-
tung behoben werden.
▶ Zugehörige Anleitung der Bedieneinheit und das Service-
handbuch enthalten weitere Hinweise zur Störungsbeseiti-
gung.
Normalbetrieb
4 5 6
3 7
2 8
1 9
10
0
6 720 645 409-20.1o
6 720 645 409-05.1O
