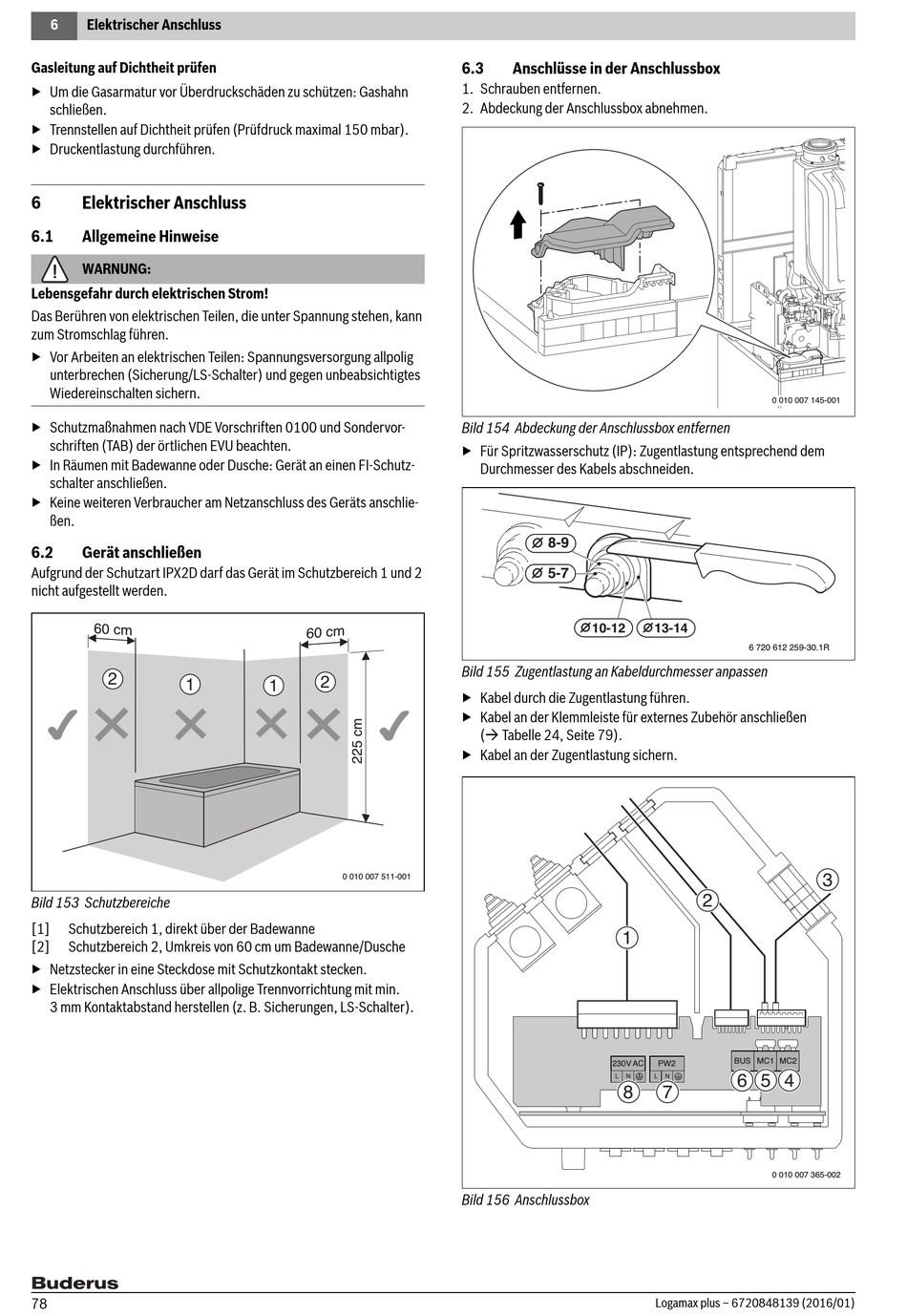

Elektrischer Anschluss

Gasleitung auf Dichtheit prüfen
▶ Um die Gasarmatur vor Überdruckschäden zu schützen: Gashahn
schließen.
▶ Trennstellen auf Dichtheit prüfen (Prüfdruck maximal 150 mbar).
▶ Druckentlastung durchführen.
6 Elektrischer Anschluss
6.1

Allgemeine Hinweise

WARNUNG:
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig
unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
▶ Schutzmaßnahmen nach VDE Vorschriften 0100 und Sondervor-
schriften (TAB) der örtlichen EVU beachten.
▶ In Räumen mit Badewanne oder Dusche: Gerät an einen FI-Schutz-
schalter anschließen.
▶ Keine weiteren Verbraucher am Netzanschluss des Geräts anschlie-
ßen.
6.2 Gerät anschließen
Aufgrund der Schutzart IPX2D darf das Gerät im Schutzbereich 1 und 2
nicht aufgestellt werden.
6 0 c m
2
1
Bild 153 Schutzbereiche
[1] Schutzbereich 1, direkt über der Badewanne
[2] Schutzbereich 2, Umkreis von 60 cm um Badewanne/Dusche
▶ Netzstecker in eine Steckdose mit Schutzkontakt stecken.
▶ Elektrischen Anschluss über allpolige Trennvorrichtung mit min.
3 mm Kontaktabstand herstellen (z. B. Sicherungen, LS-Schalter).
78
6 0 c m
2
1
0 010 007 511-001
6.3 Anschlüsse in der Anschlussbox
1. Schrauben entfernen.
2. Abdeckung der Anschlussbox abnehmen.
Bild 154 Abdeckung der Anschlussbox entfernen
▶ Für Spritzwasserschutz (IP): Zugentlastung entsprechend dem
Durchmesser des Kabels abschneiden.
8-9
5-7
10-12
Bild 155 Zugentlastung an Kabeldurchmesser anpassen
▶ Kabel durch die Zugentlastung führen.
▶ Kabel an der Klemmleiste für externes Zubehör anschließen
( Tabelle 24, Seite 79).
▶ Kabel an der Zugentlastung sichern.
1
230V AC
L N
8
Bild 156 Anschlussbox
0 010 007 145-001
13-14
6 720 612 259-30.1R
3
2
BUS MC1 MC2
PW2
6 5 4
L N
7
0 010 007 365-002
