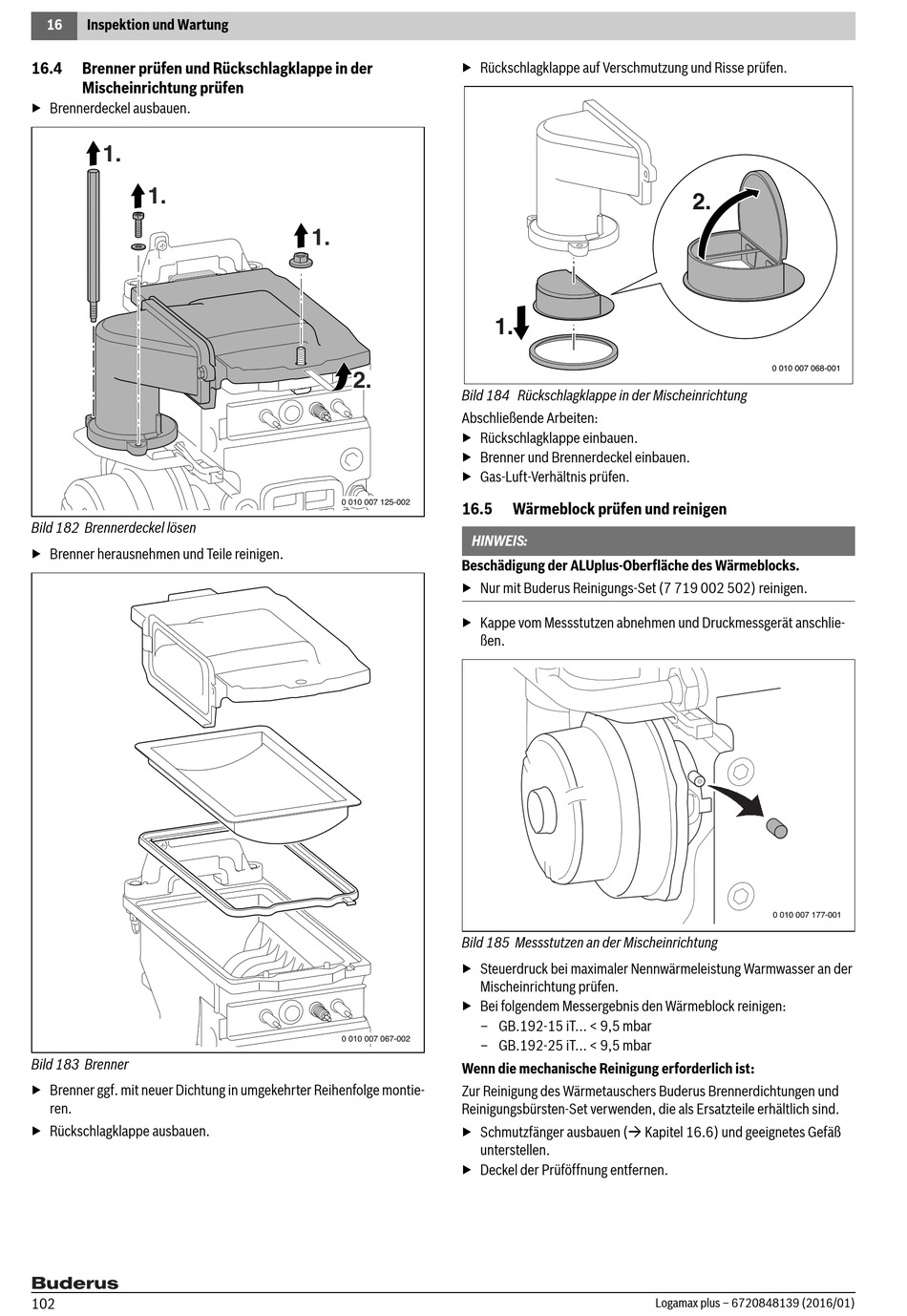

16 Inspektion und Wartung
16.4 Brenner prüfen und Rückschlagklappe in der
Mischeinrichtung prüfen
▶ Brennerdeckel ausbauen.
1.
1.
Bild 182 Brennerdeckel lösen
▶ Brenner herausnehmen und Teile reinigen.
Bild 183 Brenner
▶ Brenner ggf. mit neuer Dichtung in umgekehrter Reihenfolge montie-
ren.
▶ Rückschlagklappe ausbauen.
102
▶ Rückschlagklappe auf Verschmutzung und Risse prüfen.
1.
2.
Bild 184 Rückschlagklappe in der Mischeinrichtung
Abschließende Arbeiten:
▶ Rückschlagklappe einbauen.
▶ Brenner und Brennerdeckel einbauen.
▶ Gas-Luft-Verhältnis prüfen.
0 010 007 125-002
16.5
HINWEIS:
Beschädigung der ALUplus-Oberfläche des Wärmeblocks.
▶ Nur mit Buderus Reinigungs-Set (7 719 002 502) reinigen.
▶ Kappe vom Messstutzen abnehmen und Druckmessgerät anschlie-
ßen.
Bild 185 Messstutzen an der Mischeinrichtung
▶ Steuerdruck bei maximaler Nennwärmeleistung Warmwasser an der
Mischeinrichtung prüfen.
▶ Bei folgendem Messergebnis den Wärmeblock reinigen:
– GB.192-15 iT... < 9,5 mbar
0 010 007 067-002
– GB.192-25 iT... < 9,5 mbar
Wenn die mechanische Reinigung erforderlich ist:
Zur Reinigung des Wärmetauschers Buderus Brennerdichtungen und
Reinigungsbürsten-Set verwenden, die als Ersatzteile erhältlich sind.
▶ Schmutzfänger ausbauen ( Kapitel 16.6) und geeignetes Gefäß
unterstellen.
▶ Deckel der Prüföffnung entfernen.
1.
Wärmeblock prüfen und reinigen
Logamax plus – 6720848139 (2016/01)
2.
0 010 007 068-001
0 010 007 177-001
