Abschluss der Montage

8 Abschluss der Montage
▶ Vordere Verkleidung am Speicher einhängen und mit den 2 Schrau-
ben befestigen.
▶ Wärmedämmungen an der Rückseite wieder montieren.

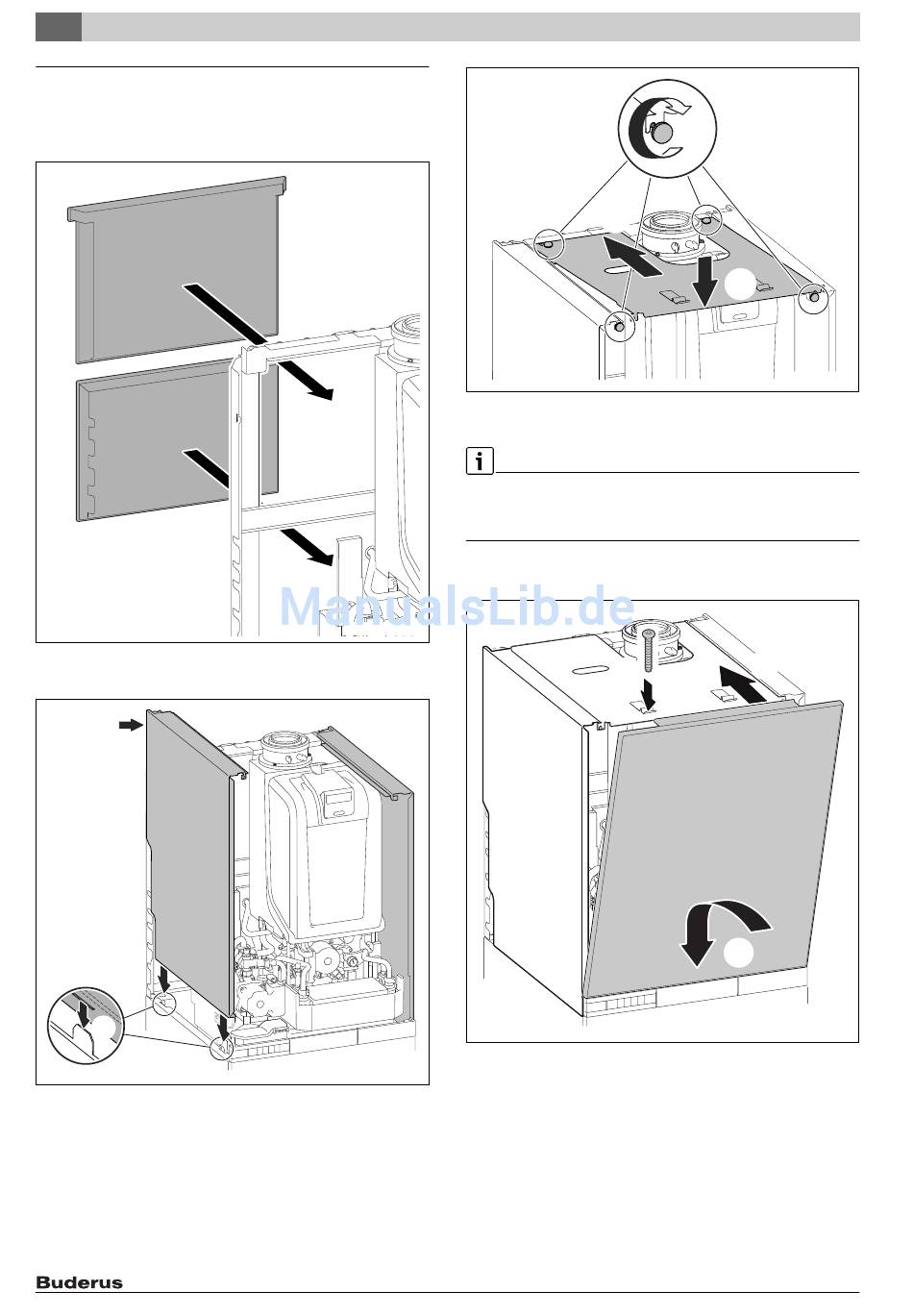

Bild 165 Wärmedämmungen an der Rückseite montieren
▶ Seitliche und obere Verkleidungen montieren.
2.
1.
Bild 166 Rechte und linke Verkleidung montieren
86
Bild 167 Obere Verkleidung nach hinten schieben und mit den 4 Schrau-
ben vorne und hinten befestigen
Die Verkleidung ist mit einer schraube gegen unbefugtes Abnehmen ge-
sichert (elektrische Sicherheit).
▶ Verkleidung immer mit dieser Schraube sichern.
▶ Vordere Verkleidung unten einklemmen und nach hinten schieben.
▶ Schraube an der linken Klammer oben fixieren.
0010009472-001
Bild 168 Vordere Verkleidung einhängen und mit Schraube aus Liefer-
0 010 006 979-002
umfang sichern
3.
1.
2.
0 010 006 980-001
2.
3.
1.
