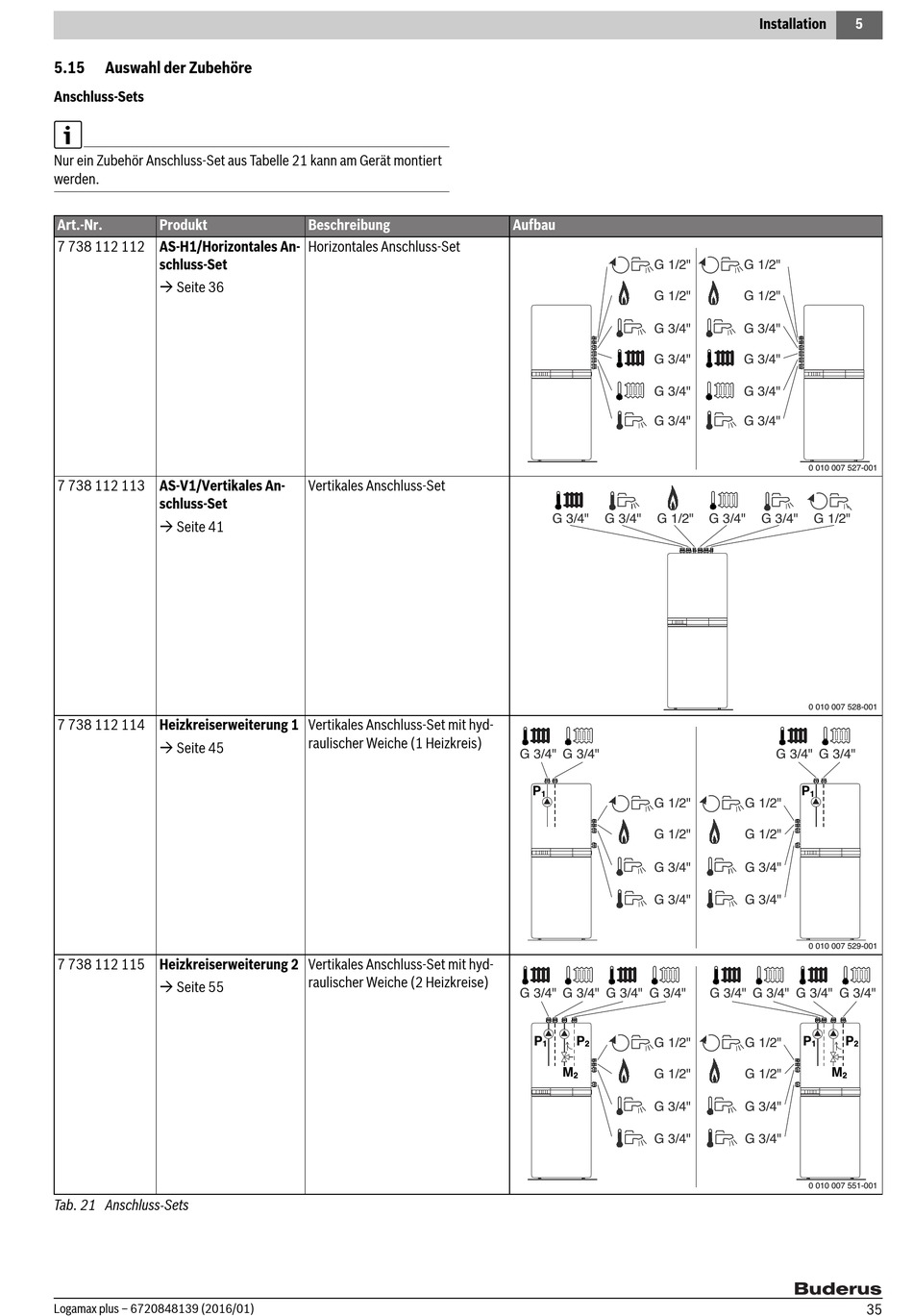

5.15 Auswahl der Zubehöre
Anschluss-Sets
Nur ein Zubehör Anschluss-Set aus Tabelle 21 kann am Gerät montiert
werden.
Art.-Nr. Produkt
7 738 112 112 AS-H1/Horizontales An-
schluss-Set
 Seite 36
7 738 112 113 AS-V1/Vertikales An-
schluss-Set
 Seite 41
7 738 112 114 Heizkreiserweiterung 1
 Seite 45
7 738 112 115 Heizkreiserweiterung 2
 Seite 55
Tab. 21 Anschluss-Sets
Logamax plus – 6720848139 (2016/01)

Beschreibung

Horizontales Anschluss-Set
Vertikales Anschluss-Set
Vertikales Anschluss-Set mit hyd-
raulischer Weiche (1 Heizkreis)
Vertikales Anschluss-Set mit hyd-
raulischer Weiche (2 Heizkreise)
Aufbau
G 1/2"
G 1/2"
G 3/4"
G 3/4"
G 3/4"
G 3/4"
G 3/4" G 3/4" G 1/2"
G 3/4" G 3/4"
P
1
G 1/2"
G 1/2"
G 3/4"
G 3/4"
G 3/4" G 3/4" G 3/4" G 3/4"
P P
G 1/2"
1 2
M
G 1/2"
2
G 3/4"
G 3/4"
Installation 5
G 1/2"
G 1/2"
G 3/4"
G 3/4"
G 3/4"
G 3/4"
0 010 007 527-001
G 3/4" G 3/4" G 1/2"
0 010 007 528-001
G 3/4" G 3/4"
P
1
G 1/2"
G 1/2"
G 3/4"
G 3/4"
0 010 007 529-001
G 3/4" G 3/4" G 3/4" G 3/4"
P P
G 1/2"
1 2
M
G 1/2"
2
G 3/4"
G 3/4"
0 010 007 551-001
