13 Gasartenanpassung
1
2
3

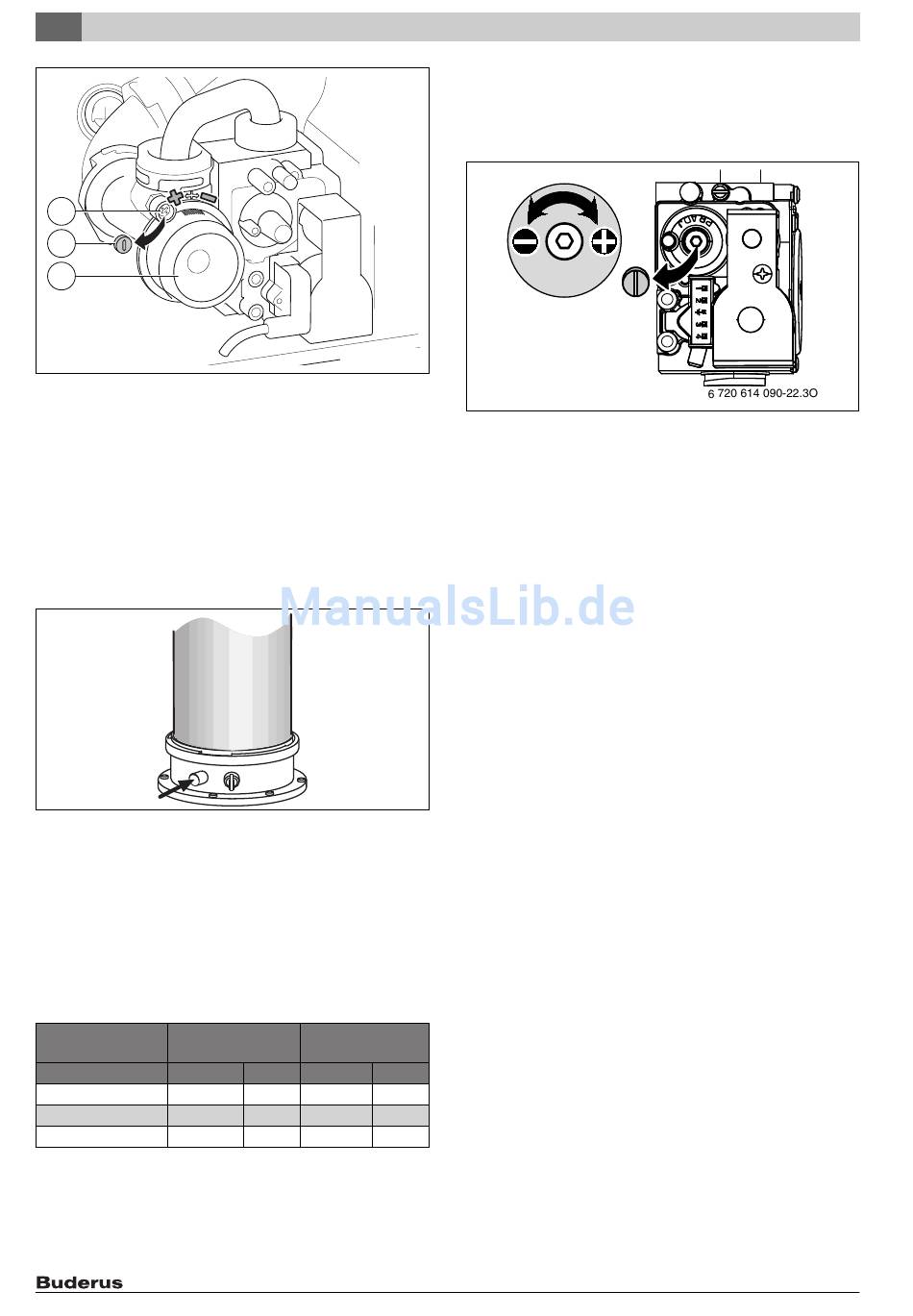

Bild 175 Gas-Luft-Verhältnis einstellen
[1] Schraube
[2] Plombe
[3] Einstelldüse
▶ Plombe entfernen.
▶ Schraube lösen.
▶ Einstelldüse entsprechend der gewünschten Gasart einstellen.
▶ Gerät einschalten.
▶ Stopfen am Abgasmessstutzen entfernen.
▶ Abgassonde ca. 85 mm in den Abgasmessstutzen schieben.
▶ Messstelle abdichten.
Bild 176 Abgasmessstutzen
▶ Um die Wärmeabgabe sicherzustellen: Heizkörperventile öffnen.
▶ Schornsteinfeger-Taste drücken, bis sie leuchtet.
Nach kurzer Zeit geht der Brenner mit maximaler Nennwärmeleistung
in Betrieb.
▶ CO - oder O -Gehalt messen.
2 2
▶ CO - oder O -Gehalt für die maximale Nennwärmeleistung gemäß
2 2
Tabelle 41 prüfen und ggf. nachstellen.
▶ Um den CO -Gehalt zu erhöhen, Einstelldüse nach links drehen.
2
▶ Um den CO -Gehalt zu verringern, Einstelldüse nach rechts drehen.
2
maximale Nenn-
wärmeleistung
Gasart CO
2
Erdgas E, Erdgas LL 9,5 %
1)
Flüssiggas (Propan) 10,8 %
Flüssiggas (Butan) 11,9 %
1) Standardgehalt für Flüssiggas bei ortsfesten Behältern bis 15 000 l Inhalt
Tab. 41 CO - und O -Gehalte
2 2
▶ CO-Gehalt messen.
Der CO-Gehalt muss < 250 ppm sein.
98
0 010 005 500-001
6 720 614 153-07.2O
minimale Nenn-
wärmeleistung
O CO O
2 2 2
4,0 % 8,6 % 5,5 %
4,6 % 10,2 % 5,5 %
3,2 % 11,2 % 4,3 %
▶ Schornsteinfeger-Taste erneut drücken, zur Auswahl der minimalen
Nennwärmeleistung.
▶ CO - oder O -Gehalt messen.
2 2
▶ Plombe an der Einstellschraube der Gasarmatur entfernen und CO
oder O -Gehalt für minimale Nennwärmeleistung einstellen.
2
Bild 177
▶ Einstellung bei maximaler Nennwärmeleistung und minimaler Nenn-
wärmeleistung erneut prüfen und ggf. nachstellen.
▶ Schraube an der Einstelldüse festschrauben.
▶ Gasarmatur und Einstelldüse verplomben.
▶ Schornsteinfeger-Taste erneut drücken.
Das Gerät geht wieder in den normalen Betrieb.
▶ CO - oder O -Gehalte im Inbetriebnahmeprotokoll eintragen.
2 2
▶ Abgassonde aus dem Abgasmessstutzen entfernen und Stopfen
montieren.
