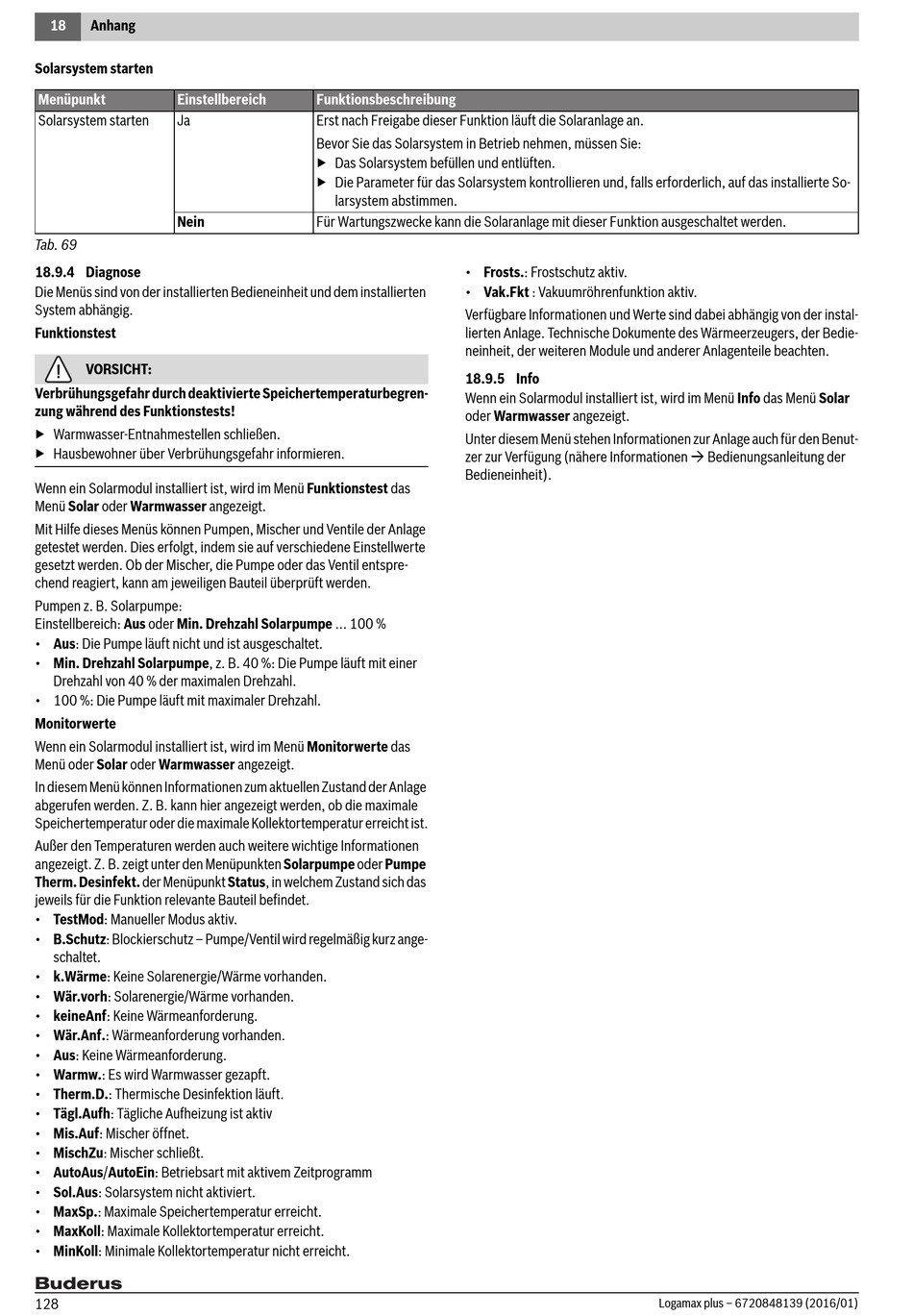

18 Anhang
Solarsystem starten
Menüpunkt Einstellbereich
Solarsystem starten Ja
Nein
Tab. 69

18.9.4 Diagnose

Die Menüs sind von der installierten Bedieneinheit und dem installierten
System abhängig.
Funktionstest
VORSICHT:
Verbrühungsgefahr durch deaktivierte Speichertemperaturbegren-
zung während des Funktionstests!
▶ Warmwasser-Entnahmestellen schließen.
▶ Hausbewohner über Verbrühungsgefahr informieren.
Wenn ein Solarmodul installiert ist, wird im Menü Funktionstest das
Menü Solar oder Warmwasser angezeigt.
Mit Hilfe dieses Menüs können Pumpen, Mischer und Ventile der Anlage
getestet werden. Dies erfolgt, indem sie auf verschiedene Einstellwerte
gesetzt werden. Ob der Mischer, die Pumpe oder das Ventil entspre-
chend reagiert, kann am jeweiligen Bauteil überprüft werden.
Pumpen z. B. Solarpumpe:
Einstellbereich: Aus oder Min. Drehzahl Solarpumpe ... 100 %
• Aus: Die Pumpe läuft nicht und ist ausgeschaltet.
• Min. Drehzahl Solarpumpe, z. B. 40 %: Die Pumpe läuft mit einer
Drehzahl von 40 % der maximalen Drehzahl.
• 100 %: Die Pumpe läuft mit maximaler Drehzahl.
Monitorwerte
Wenn ein Solarmodul installiert ist, wird im Menü Monitorwerte das
Menü oder Solar oder Warmwasser angezeigt.
In diesem Menü können Informationen zum aktuellen Zustand der Anlage
abgerufen werden. Z. B. kann hier angezeigt werden, ob die maximale
Speichertemperatur oder die maximale Kollektortemperatur erreicht ist.
Außer den Temperaturen werden auch weitere wichtige Informationen
angezeigt. Z. B. zeigt unter den Menüpunkten Solarpumpe oder Pumpe
Therm. Desinfekt. der Menüpunkt Status, in welchem Zustand sich das
jeweils für die Funktion relevante Bauteil befindet.
• TestMod: Manueller Modus aktiv.
• B.Schutz: Blockierschutz – Pumpe/Ventil wird regelmäßig kurz ange-
schaltet.
• k.Wärme: Keine Solarenergie/Wärme vorhanden.
• Wär.vorh: Solarenergie/Wärme vorhanden.
• keineAnf: Keine Wärmeanforderung.
• Wär.Anf.: Wärmeanforderung vorhanden.
• Aus: Keine Wärmeanforderung.
• Warmw.: Es wird Warmwasser gezapft.
• Therm.D.: Thermische Desinfektion läuft.
• Tägl.Aufh: Tägliche Aufheizung ist aktiv
• Mis.Auf: Mischer öffnet.
• MischZu: Mischer schließt.
• AutoAus/AutoEin: Betriebsart mit aktivem Zeitprogramm
• Sol.Aus: Solarsystem nicht aktiviert.
• MaxSp.: Maximale Speichertemperatur erreicht.
• MaxKoll: Maximale Kollektortemperatur erreicht.
• MinKoll: Minimale Kollektortemperatur nicht erreicht.
128
Funktionsbeschreibung
Erst nach Freigabe dieser Funktion läuft die Solaranlage an.
Bevor Sie das Solarsystem in Betrieb nehmen, müssen Sie:
▶ Das Solarsystem befüllen und entlüften.
▶ Die Parameter für das Solarsystem kontrollieren und, falls erforderlich, auf das installierte So-
larsystem abstimmen.
Für Wartungszwecke kann die Solaranlage mit dieser Funktion ausgeschaltet werden.
• Frosts.: Frostschutz aktiv.
• Vak.Fkt : Vakuumröhrenfunktion aktiv.
Verfügbare Informationen und Werte sind dabei abhängig von der instal-
lierten Anlage. Technische Dokumente des Wärmeerzeugers, der Bedie-
neinheit, der weiteren Module und anderer Anlagenteile beachten.

18.9.5 Info

Wenn ein Solarmodul installiert ist, wird im Menü Info das Menü Solar
oder Warmwasser angezeigt.
Unter diesem Menü stehen Informationen zur Anlage auch für den Benut-
zer zur Verfügung (nähere Informationen  Bedienungsanleitung der
Bedieneinheit).
