5 Installation
Ausdehnungsgefäße
Maximal ein Ausdehnungsgefäß aus Tabelle 21 kann intern im Gerät
montiert werden. Wenn Zubehör Heizkreiserweiterung 1 oder Heizkrei-
serweiterung 2 ( Tabelle 21) montiert ist, müssen alle Ausdehnungs-
gefäße extern montiert werden.
Art.-Nr. Produkt
Ausdehnungsgefäß Trinkwasser 8 l  Seite 5.16.5
7 738 112 125
Ausdehnungsgefäß Heizung 18 l  Seite 5.16.6
7 738 112 126
Ausdehnungsgefäß Solar 18 l  Seite 5.16.7
7 738 112 127
Tab. 22 Ausdehnungsgefäße
Sonstige Zubehöre
Art.-Nr. Produkt
Armaturen-Set Gas-Wasser
7 738 112 121
7 738 112 122 Armaturen-Set Heizung
7 738 112 129 Anschluss-Set Trinkwassermischer
7 738 112 130 Abdeckung seitlicher Öffnungen
7 738 112 131 Innenbeleuchtung
Tab. 23 Sonstige Zubehöre
5.16 Zubehöre montieren
▶ Bei der Montage der Zubehöre die entsprechende Installationsanlei-
tung beachten.

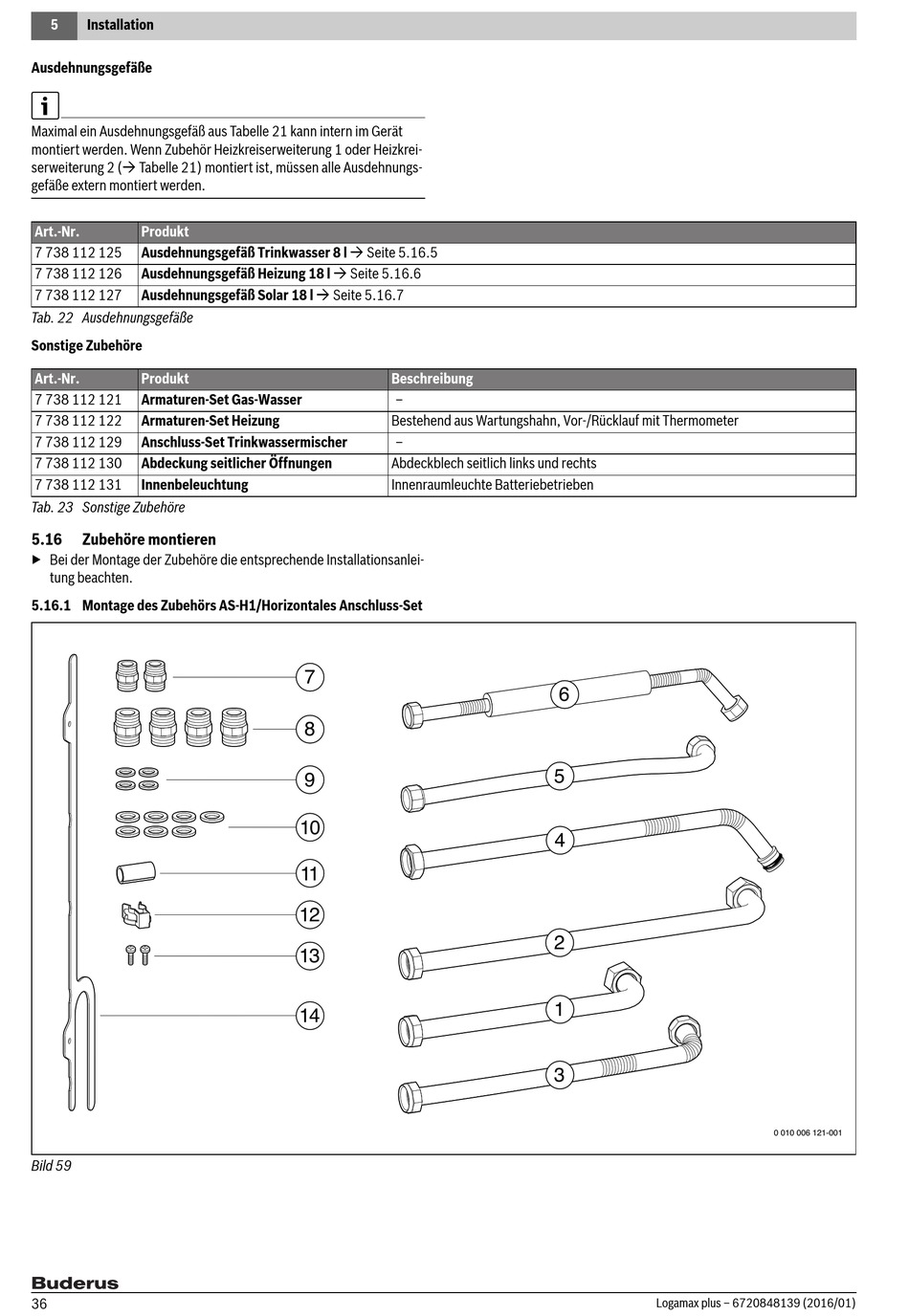

5.16.1 Montage des Zubehörs AS-H1/Horizontales Anschluss-Set
Bild 59
36
Beschreibung
–
Bestehend aus Wartungshahn, Vor-/Rücklauf mit Thermometer
–
Abdeckblech seitlich links und rechts
Innenraumleuchte Batteriebetrieben
7
8
9
10
11
12
13
14
6
5
4
2
1
3
Logamax plus – 6720848139 (2016/01)
0 010 006 121-001
