16.12 Gasarmatur ausbauen
▶ Gashahn schließen.
▶ Bajonettverschluss an der Einstelldüse lösen.
▶ Überwurfmutter oben an der Gasarmatur lösen und Gasrohr abneh-
men.
1.

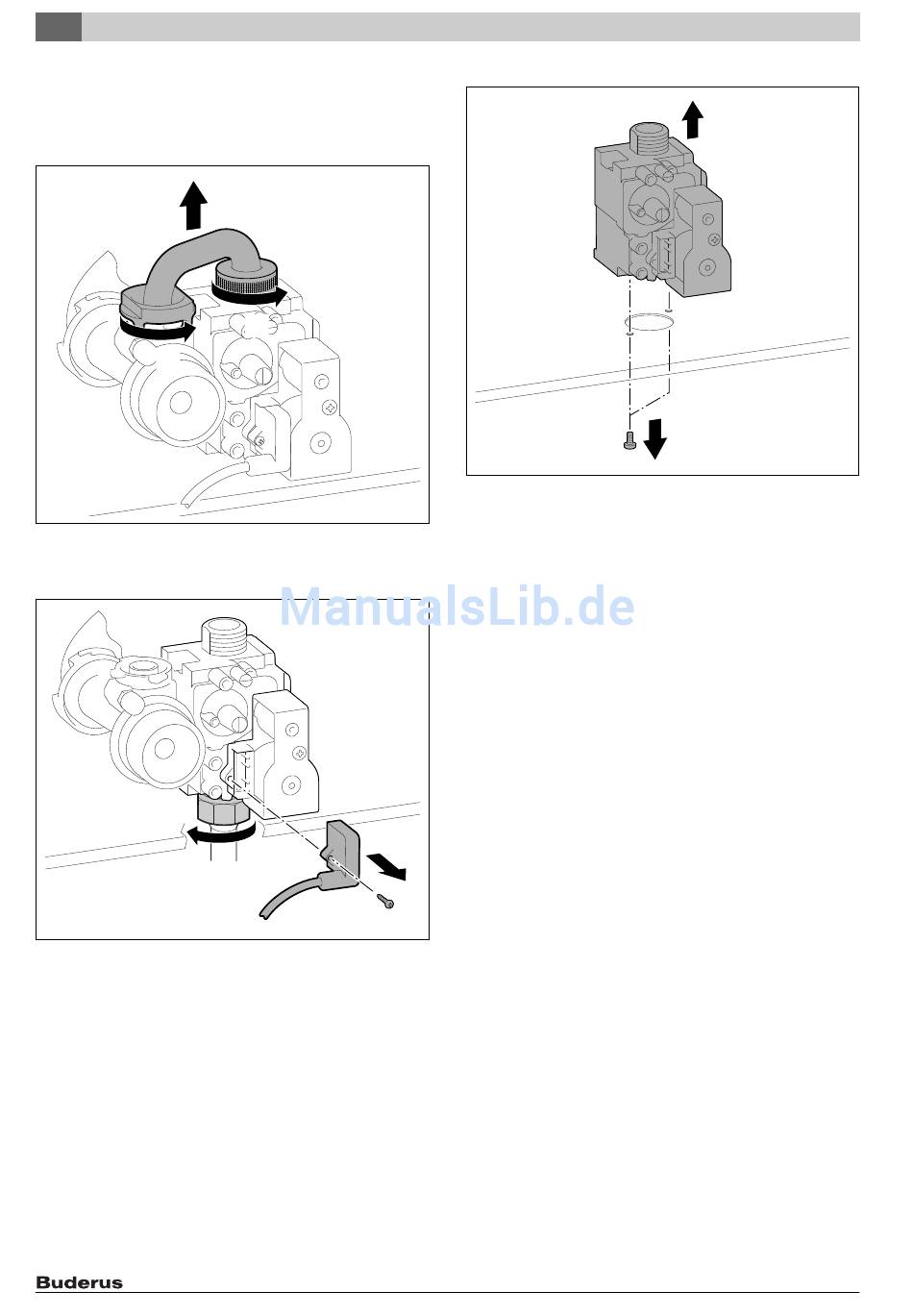

Bild 195 Gasrohr ausbauen
▶ Schraube entfernen und Stecker abziehen.
▶ Überwurfmutter unten an Gasarmatur lösen.
Bild 196
106
3.
2.
0 010 007 248-002
0 010 007 250-001
▶ 2 Schrauben entfernen und Gasarmatur abnehmen.
Bild 197 Gasarmatur ausbauen
▶ Gasarmatur in umgekehrter Reihenfolge montieren und Gas-Luft-
Verhältnis prüfen.
2.
1.
0 010 007 251-001
