2.5.5 Anschlussmaße mit Zubehör Heizkreiserweiterung 1

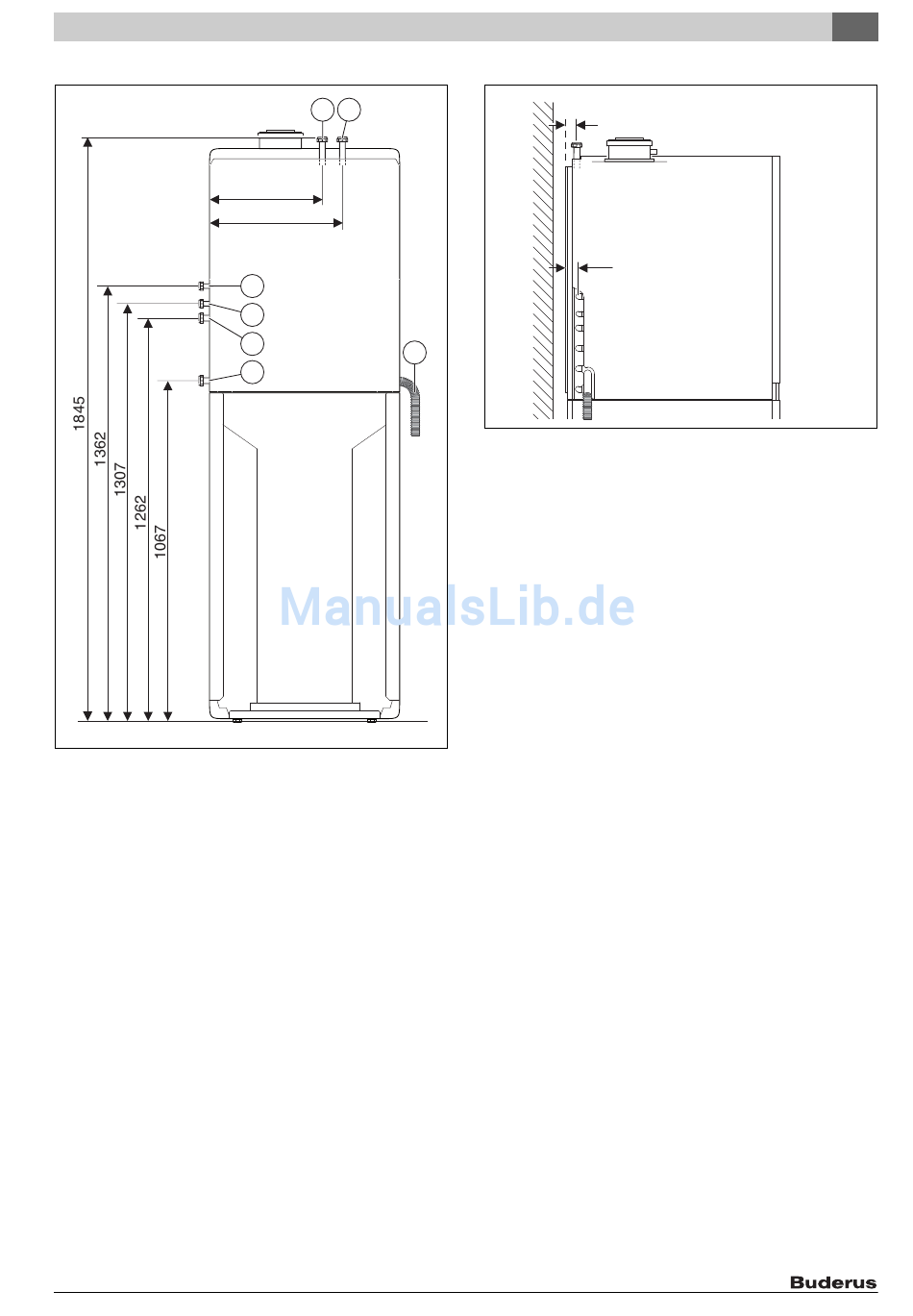

Bild 8 Anschlussmaße des Zubehörs Heizkreiserweiterung 1 (Maße in
mm)
Legende zu Bild 8:
[1] Heizungsrücklauf (ungemischter Heizkreis) G¾
[2] Heizungsvorlauf (ungemischter Heizkreis) G¾
[3] Zirkulation G½
[4] Gas G½
[5] Kaltwasser G¾
[6] Warmwasser G¾
[7] Ableitung vom Kondensat
Logamax plus – 6720848139 (2016/01)
1 2
365
420
3
4
5
7
6
0 010 007 843-001
45
52
Bild 9 Anschlussmaße des Zubehörs Heizkreiserweiterung 1 (Maße in
mm)
Angaben zum Produkt 2
0 010 007 593-001
