2.5.3 Anschlussmaße mit Zubehör AS-V1/Vertikales Anschluss-
Set
1 2 3 4 5 6 7 8
180
224
268
312
365
420

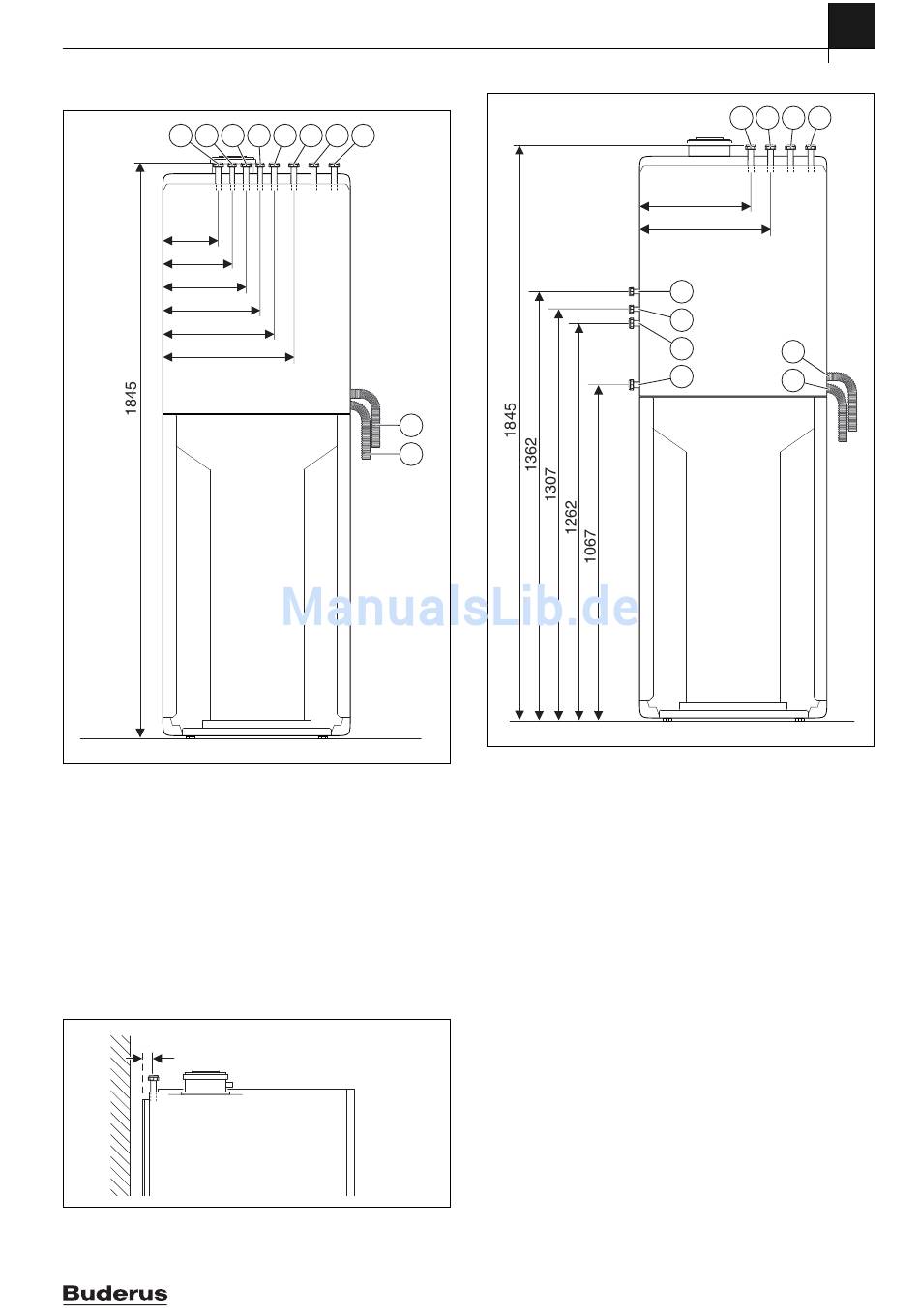

Bild 5 Anschlussmaße des Zubehörs AS-V1/Vertikales Anschluss-Set
(Maße in mm)
Legende zu Bild 5:
[1] Zirkulation G½
[2] Kaltwasser G¾
[3] Heizungsrücklauf G¾
[4] Gas G½
[5] Warmwasser G¾
[6] Heizungsvorlauf G¾
[7] Solarvorlauf G¾
[8] Solarrücklauf G¾
[9] Ableitung vom Kondensat
[10] Schlauch vom Sicherheitsventil
45
Bild 6 Anschlussmaße des Zubehörs AS-V1/Vertikales Anschluss-Set
(Maße in mm)
Logamax plus – 6720862849 (2016/12)
2.5.4 Anschlussmaße mit Zubehör Heizkreiserweiterung 1
9
10
0010009720-001
Bild 7 Anschlussmaße des Zubehörs Heizkreiserweiterung 1 (Maße in
mm)
Legende zu Bild 7:
[1] Heizungsrücklauf (ungemischter Heizkreis) G¾
[2] Heizungsvorlauf (ungemischter Heizkreis) G¾
[3] Solarvorlauf G¾
[4] Solarrücklauf G¾
[5] Zirkulation G½
[6] Gas G½
[7] Kaltwasser G¾
[8] Warmwasser G¾
[9] Ableitung vom Kondensat
[10] Schlauch vom Sicherheitsventil
0 010 007 591-001
Angaben zum Produkt
1 2 3 4
365
420
5
6
7
9
8
10
0010009721-001
2
9
