System 3: Solarsystem mit 1 Speicher und Nachheizung
Sensors
GND
R4
1
2
3
4
5
6
7
8
10
2
2
2
2
S1
R1
Relais
S6
S7
9
R3
R2
11
N
3
R4
S3
R3
S2
Sensoren
S1
Temperatur Kollektor
S2
Temperatur Speicher
L
unten
N
S3
Temperatur
Nachheizung
R1
L
S4
frei
N
N
N
S5
frei
S6
frei
3
3
Netz
Mains

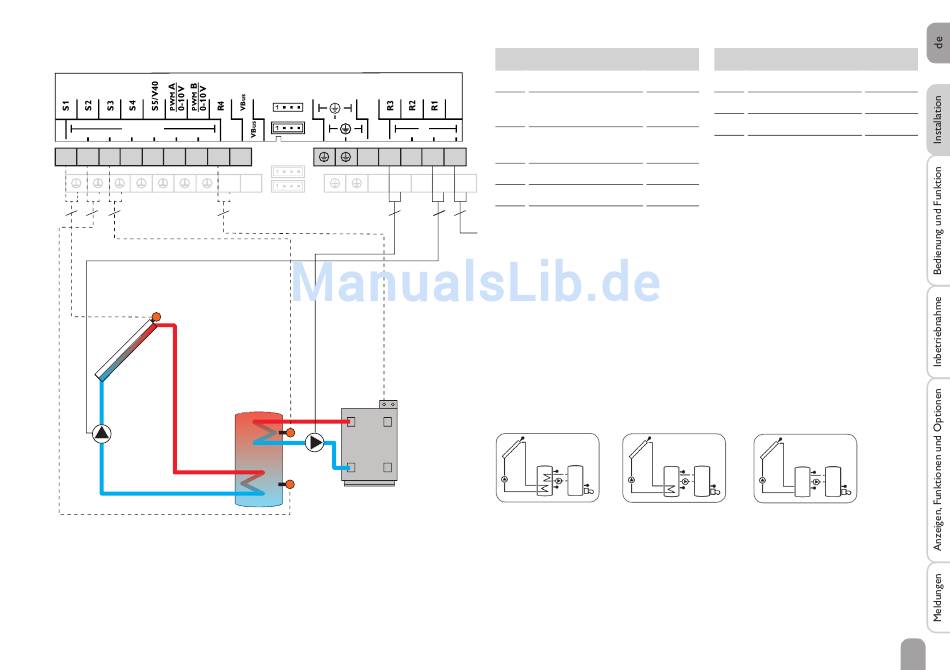

Der Regler ermittelt die Temperaturdifferenz zwischen Kollektorsensor S1 und
Speichersensor S2. Sobald die Differenz größer oder gleich dem eingestellten Wert
für die Einschalttemperaturdifferenz ist, wird die Pumpe (R1) eingeschaltet und
damit der Speicher beladen, bis die Ausschalttemperaturdifferenz oder die Spei-
chermaximaltemperatur erreicht ist.
Über eine Thermostatfunktion (S3) wird eine Nachheizung realisiert (R3 und R4).
Wenn der Wert an S3 die Einschalttemperatur für die Nachheizung erreicht, wird
eingeschaltet. Wird die Ausschalttemperatur der Nachheizung erreicht oder über-
schritten, wird wieder ausgeschaltet.
Hydraulikvariante 1
Relais
1 / GND
R1
Solarpumpe
2 / GND
R2
frei
R3
Speicherladepumpe
3 / GND
R4
Nachheizung
4 / GND
5 / GND
S6
Hydraulikvariante 2
Hydraulikvariante 3
R1 / N / PE
R2 / N / PE
R3 / N / PE
R4 / R4
11
