____________________________________RAS Kp_________________________________
Es ist verboten, aggressive vorgemischte Kühlsolen zu verwenden, oder solche die unverträglich mit Kupfer, Karbonstahl und anderen Materialen der
Einheit sind.
Nachfolgend wird in der Tabelle die Gefriertemperaturen für verschiedene Ethylenglykolkonzentrationen in Wasser vorgestellt. Werte in dieser Tabelle sind
Hinweise und dürfen nur als Empfehlung gesehen werden. In manchen Fällen kann es vorkommen, daß der Lieferant das Produkt als hochkonzentrierte Lösung
(nicht vorgemischt) verschickt, deshalb ist es notwendig, sich auf die prozentualen Konzentrationen, die vom Lieferanten der Kühlsole angegeben sind, zu be-
ziehen.
Konzentration in Volumen (l/l)
Gefriertemperatur (°C)
Die Verwendung von Mischungen mit einer zu geringen Glykolkonzentration als nötig, kann zum Einfrieren und zu Unterbrechungen im hydraulischen Kreis und
insbesondere des Verdampfers führen. Die Verwendung von unnötig hohen Konzentrationen, kann stattdessen zu einer Leistungsminderung der Einheit führen
sowie die Energieeffizienz negativ beinflussen. Das Kälteträgermedium im hydraulischen Kreislauf muß in regelmäßigen Abständen analysiert werden und v.a. bei
Beginn der kalten Jahreszeit, ist ihre Zusammensetzung und ihre Konzentration zu überprüfen. Die gesamte in der Einheit vorhandene Flüssigkeit muß innerhalb
des vom Kühlsolenhersteller angegebenen Zeitraums ersetzt werden (spätestens alle zwei Jahre).
Es ist absolut verboten, die vorgemischte Kühlsole in der freien Natur zu entsorgen; deshalb muß sie von Experten (Entsorgungsfirmen) in Übereins-
timmung mit der Gesetzgebung, sowie den örtlichen Bestimmungen entsorgt werden.

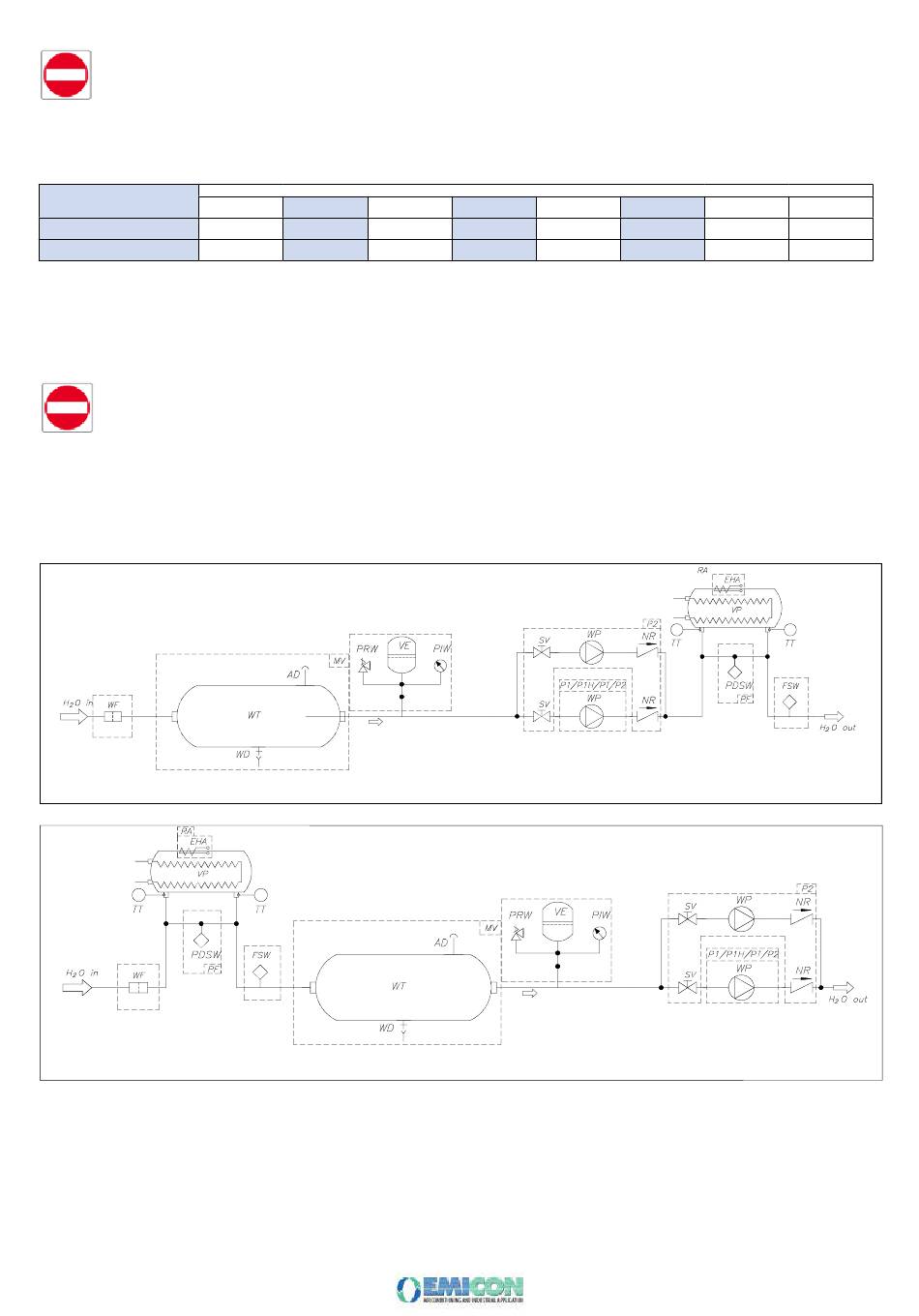

7.4 Wasserseitige Konfiguration
WASSERKREISLAUF - OPTIONAL (KONFIGURATION A)
WASSERKREISLAUF - OPTIONAL (KONFIGURATION B)
LEGENDE:
EHA Frostschutzheizung
WF Wasserfilter (bauseitgs notwenidg)
TT Temperaturfuehler
WD Wasserauslassventil
Wasserseitiges Sicherheitsventil (6 bar)
PRW
PTW Manometer
5% 10% 15%
4,4% 8,9% 13,6%
-1,4 -3,2 -5,4
PDSW Differenzdruckschalter
FSW Paddelstroemungswaechter
WT Pufferspeicher
AD ENtlueftungsventil
VE Expanionsgefaess
SV Absperrventi
KONZENTRATION ETHYLENGLYKOL (IN MASSE [KG / KG])
20% 25%
18,1% 22,9%
-7,8 -10,7
30% 35%
27,7 32,6
-14,1 -17,9
WP Pumpe
NR Rueckschalgeventil
40%
37,5
-22,3
