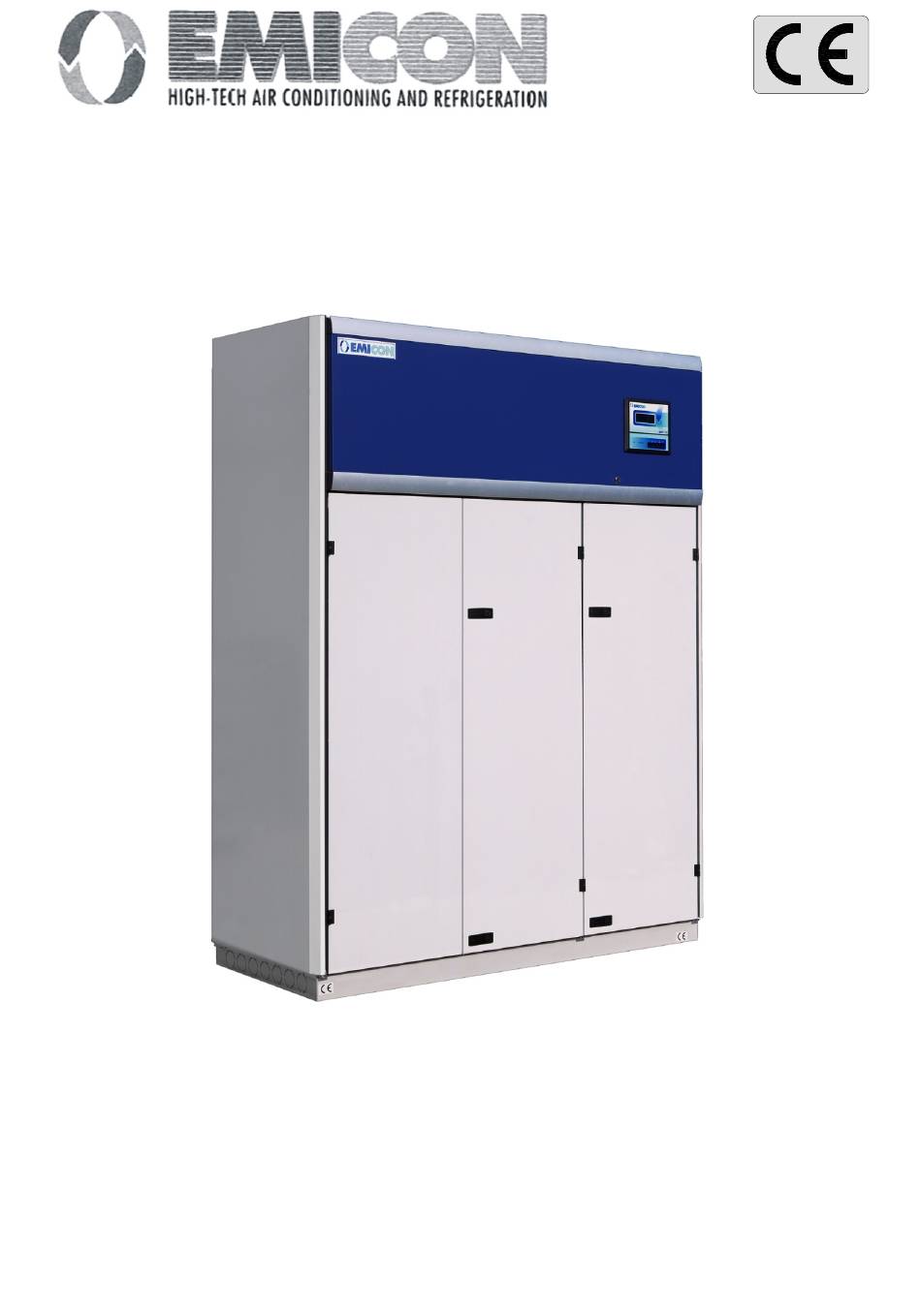

- Seite 1 BETRIEBS- UND WARTUNGSANLEITUNG PRÄZISIONS-KLIMAANLAGEN MIT DIREKT-EXPANSION ED “MILLENNIUM”...
- Seite 2 Betriebs- und Wartungsanleitung ED MILLENNIUM Rev. 1 von 11/’03 Aufschlüsselung der Kennzeichen der Klimaanlagen der Serie ED ‚MILLENNIUM' ED = Einheit mit Direktexpansion Verflüssigungsart: Interne Einheit zum Anschluss an einen separaten Verflüssiger Monoblock-Einheit mit eingebautem, wassergekühltem Verflüssiger Interne Einheit zum Anschluss an eine separate Verflüssigungseinheit Kühlleistung kW unter Nominalbedingungen...
- Seite 3 Betriebs- und Wartungsanleitung ED MILLENNIUM Rev. 1 von 11/’03 Wie die Aufschlüsselung der vorigen Seite zeigt, werden die Klimaanlagen klassifiziert nach der Luftströmung in der Klimaanlage, bevor die Luft mit der gewünschten Temperatur in den Arbeitsraum ausgeblasen wird. In den folgenden Abbildungen sind die vier Konfigurationsmöglichkeiten mit der entsprechenden Luftströmung dargestellt.
- Seite 4 ED MILLENNIUM Rev. 1 von 11/’03 Komponenten Die Einheiten der Serie ED 'Millennium' setzen sich aus den folgenden grundlegenden Komponenten zusammen: Rahmen aus verzinkten Stahlprofilen mit plastifizierten Stahlblechabdecken. Die Abdeckblechen haben innen eine thermoakustische Isolierung mit Polyurethanplatten. Die Ausführungen ED.A und ED.W haben leistungsstarke Spiralverdichter, Gummistoßdämpfer und Thermoschutzkontakte (die Modelle 451D, 601D, 581, 651, 721 und 821 haben hermetische Kolbenverdichter).
- Seite 5 Betriebs- und Wartungsanleitung ED MILLENNIUM Rev. 1 von 11/’03 ED - D (Serie L) Legende Schalttafel Ventilator Direktverdampfungs-Wärmetauscher Befeuchter (Option) Verdichter (nicht bei ED.M) Flüssigkeitsauffangbecken (nur bei ED.A) Wassergekühlter Verflüssiger (nur bei ED.W) Display Mikroprozessor Heizungs-Wärmetauscher (Option) Luftfilter Abbildung 1...
- Seite 6 Betriebs- und Wartungsanleitung ED MILLENNIUM Rev. 1 von 11/’03 ED - U (Serie L) Legende Schalttafel Ventilator Direktverdampfungs-Wärmetauscher Befeuchter (Option) Verdichter (nicht bei ED.M) Flüssigkeitsauffangbecken (nur bei ED.A) Wassergekühlter Verflüssiger (nur bei ED.W) Display Mikroprozessor Heizungs-Wärmetauscher (Option) Luftfilter Abbildung 2...
