Betriebs- und Wartungsanleitung
4 - INSTALLATION
4.1
Identifizierung

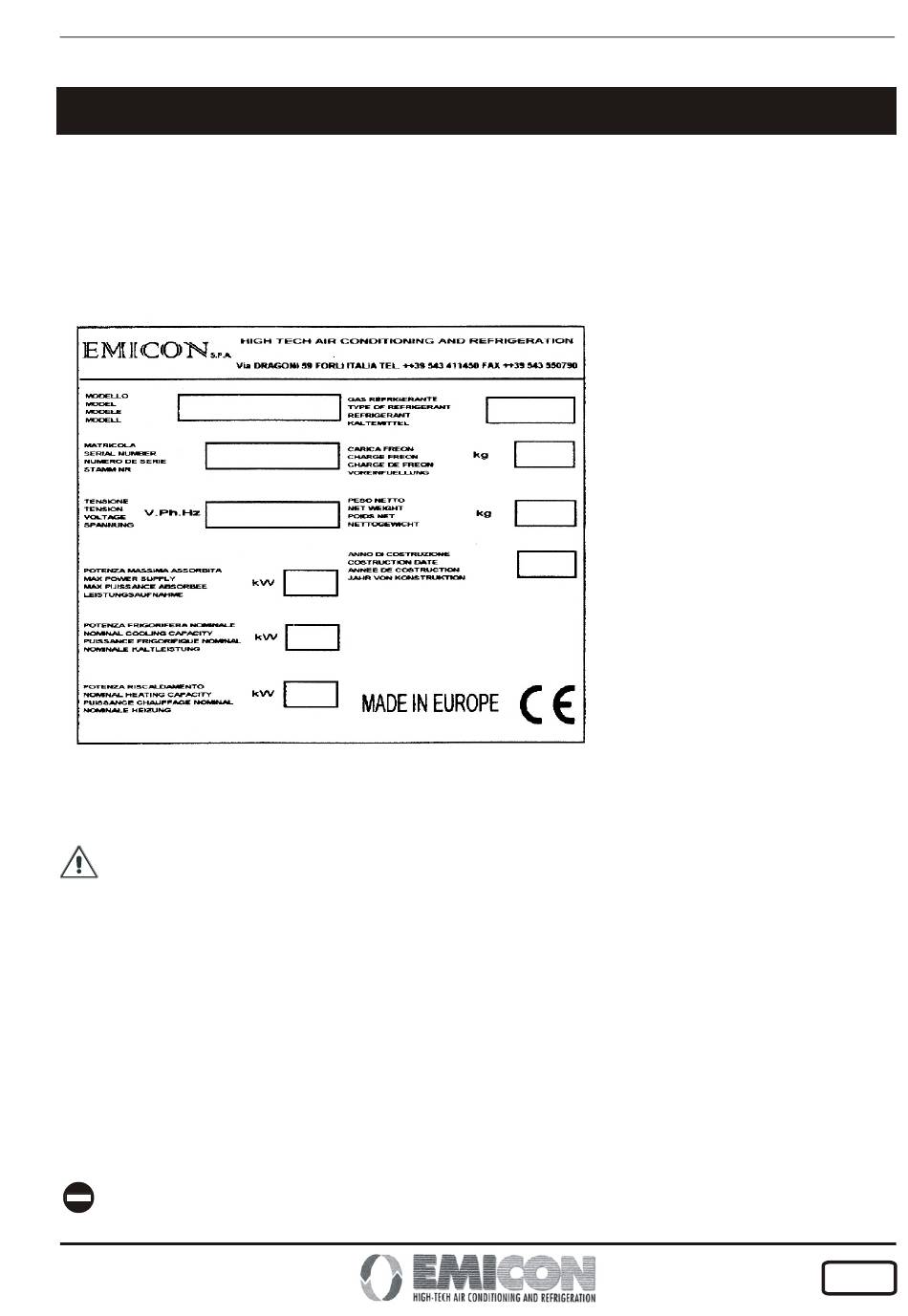

Die Daten zum Identifizieren des Gerätes befinden sich unauslöschbar auf dem Schild auf der Verpackung und auf dem
Schild in der Einheit neben der Schalttafel (Abb. 4).
Die genaue Identifizierung der Einheit durch die Seriennummer ist von grundlegender Wichtigkeit für jeden an
der Einheit vorzunehmenden Eingriff. Die Nummer muss jedes Mal, wenn der Kundendienst bestellt wird,
angegeben werden.
4.2 Empfang und Kontrolle
Bei Empfang der Einheit ist die Verpackung auf Unversehrtheit zu kontrollieren. Ist die Verpackung beschädigt oder
kaputt, muss das Gerät einer genauen Prüfung unterzogen werden. Eventuelle Schäden oder Beanstandungen sind auf
dem Lieferschein zu vermerken, der vom Beförderer unterschrieben werden muss. Weiter müssen eventuelle
Reklamationen hinsichtlich des erhaltenen Materials per Fax oder Einschreibebrief innerhalb von 8 Tagen nach
Warenerhalt an den Hersteller geschickt werden.
Es wird empfohlen, die Verpackung erst zum Zeitpunkt der Installation der Einheit zu entfernen, und zwar möglichst erst
dann, wenn das Gerät an seinem definitiven Aufstellungsort platziert ist.
Die verpackten oder unverpackten Einheiten dürfen nicht gestapelt werden. Wird die Maschine nach der
Lieferung gelagert, muss sie vor Witterungseinflüssen geschützt werden, auch wenn sie verpackt ist.
ED MILLENNIUM
Rev. 1 von 11/'03
Abbildung 4
17
