Brennluftansaugleitung

HINWEIS:
Einbaulage des Luftansaugschalldämpfers beachten,
siehe „Einbauanweisung"
- Brennluftansaugleitung (46/1) mit geschlitzter Seite
am Heizgerät-Brennluftstutzen aufstecken und mit
Schlauchschelle befestigen
- Luftansaugschalldämpfer (46/2) bis zum Anschlag
in Brennluftansaugleitung eindrehen

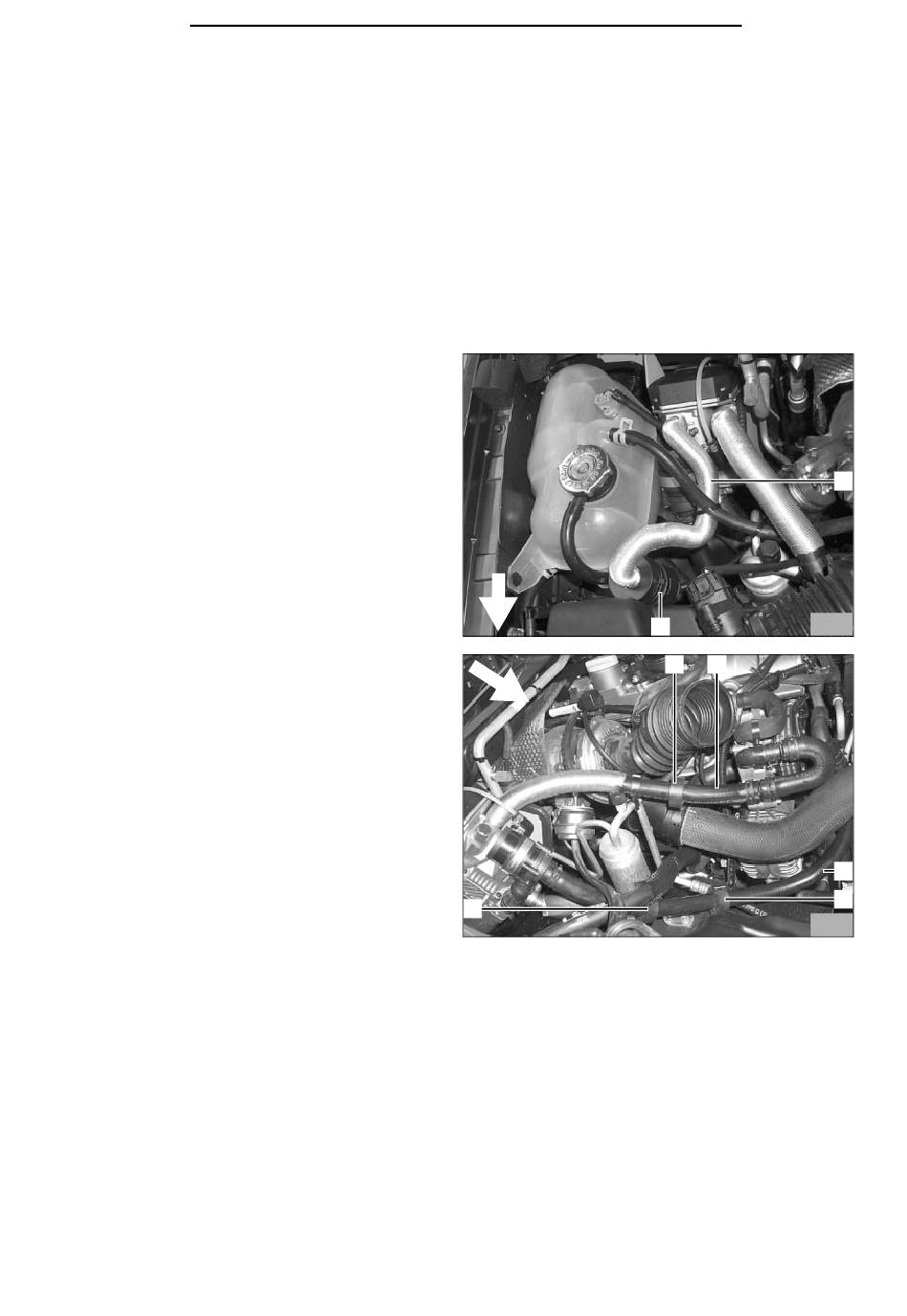

- Brennluftansaugleitung (46/1) gemäß Bild 46 for-
men
- Luftansaugschalldämpfer (46/2) und Brennluftan-
saugleitung (46/1) mit Kabelbindern befestigen
Luftfiltergehäuse einbauen
- Bei Montage des Luftfiltergehäuses die Verlegung
der Wasserschläuche (46/2,3) kontrollieren
- Position der Profilgummis schwarz (45/4,5) kontrol-
lieren
- Profilgummi schwarz (46/1) wird am Luftfiltergehäu-
se positioniert; entsprechend ausrichten, falls not-
wendig
Abschließende Arbeiten
- Demontierte Teile in umgekehrter Reihenfolge wieder montieren
- Alle Schlauchleitungen, Schlauch- und Rohrschellen sowie alle elektrische Anschlüsse auf festen Sitz prüfen
- Alle losen Leitungen mit Kabelbindern sichern
- Werkzeuge, wie z.B. Abklemmzangen usw. aus dem Motorraum entfernen
- Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl ML, Bestell-Nr. 111329) einsprühen
- Fahrzeugbatterie anklemmen
- Radiocode eingeben, Fahrzeuguhr einstellen
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen
- Fahrzeugheizung auf „warm" und Gebläse auf Stufe „1 - 2" stellen
- Stellung „Defrost" wählen
- Webasto-Heizung einschalten, siehe „Betriebsanweisung"
HINWEIS:
Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus-
händigen!
