Anwendung und Vorteile des Kessels

Der Kessel LIGNATOR ist ein Niederdruck-Gusseisengliederkessel, der für die Verbrennung von Holz bestimmt ist.
Die Verbrennung von anderen Stoffen, z. B. von Plasten ist nicht zulässig.
Die Fünfgliedergröße des Kessels LIGNATOR ist für die Rekonstruktion von Wärmequellen in separaten
Wohnungseinheiten, für kleinere Wohn- und Erholungseinrichtungen geeignet. Größere Kesselausführungen
entsprechen den an die Beheizung von Familienhäusern, Geschäften, Schulen u. ä. gestellten Anforderungen.
Der Kessel ist als Warmwasserkessel mit Zwangszirkulation des Heizwassers und mit einem Arbeitsüberdruck bis
zu 400 kPa (4 bar) hergestellt. Vor der Expedition wird er mittels Prüfüberdruck von 800 kPa (8 bar) auf Dichtheit
geprüft.
Der Kessel ist zur Beheizung in abgeschlossenen Heizsystemen bestimmt.
Vorteile des Kessels:
1. Hohe Lebensdauer des gusseisernen Austauschers und aller sonstigen Teile in Hinblick auf die Qualität der
benutzten Materialien.
2. Langfristig bewährte Konstruktion des Kesselkörpers
3. Hochentwickelte Herstellungstechnologie an den automatischen Formstraßen mit beständiger und überprüfter
Qualität des Produktionsprozesses (ISO 9001, ISO 14 001).
4. Wirkungsgrad beim Verbrennen 89,6 %
5. Einfache Bedienung und Wartung.
6. Leistungsabstufung gemäß Gliederanzahl.
2

Technische Daten

1800
1600
1400
1200
1000
)
a
( P
z
p
800
600
400
200
0
0 0,5

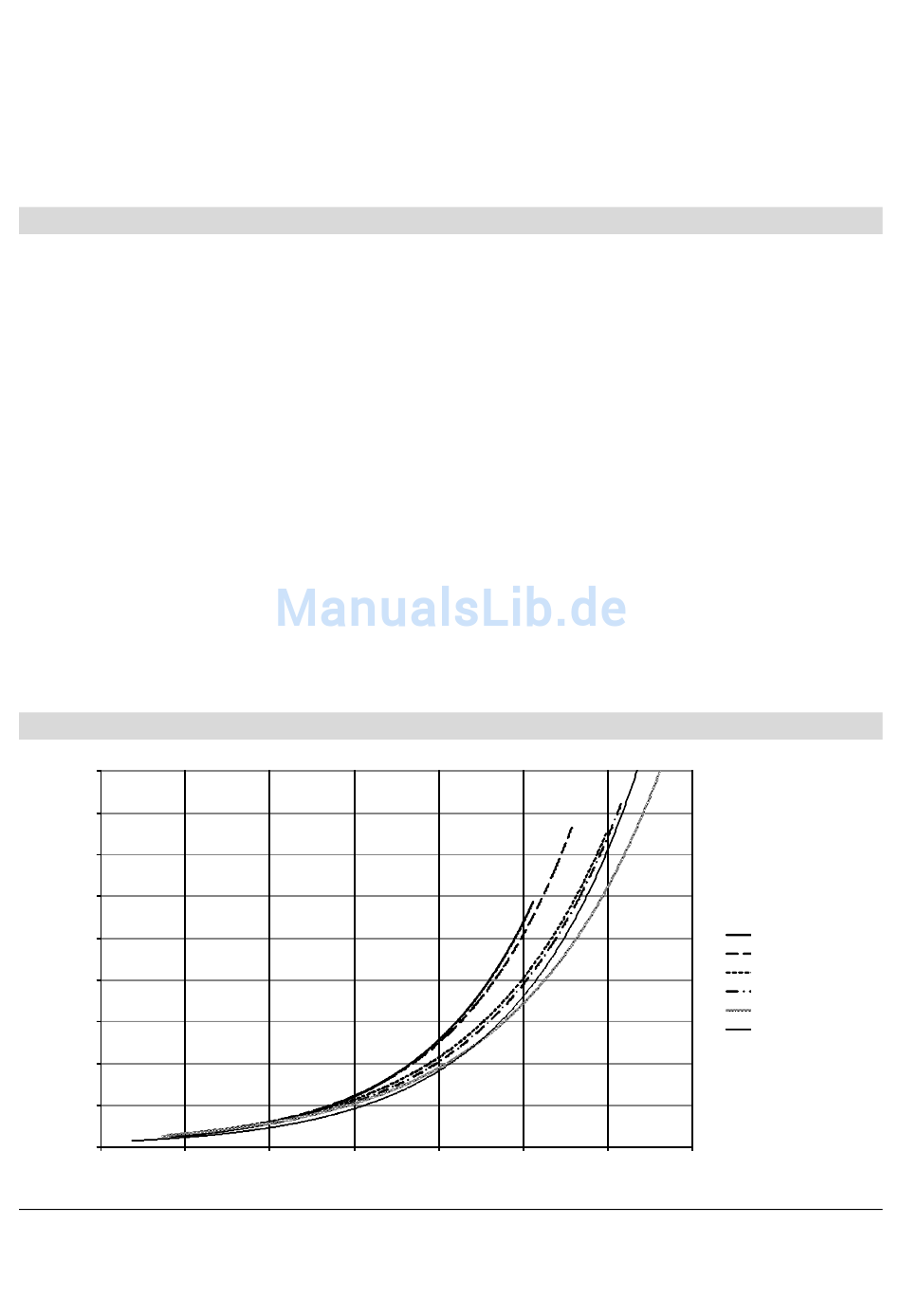

Abb. Nr. 1 Hydraulischer Verlust des Kesselkörpers
1 1,5 2
-3 3 -1
Qz (10 m .s )
2,5 3
3
5 Gl. 5 čl.
6 čl.
6 Gl.
7 čl.
7 Gl.
8 Gl. 8 čl.
9 Gl. 9 čl.
10 Gl.
10 čl.
3,5
