Viadrus LIGNATOR Bedienungsanleitung Seite 16

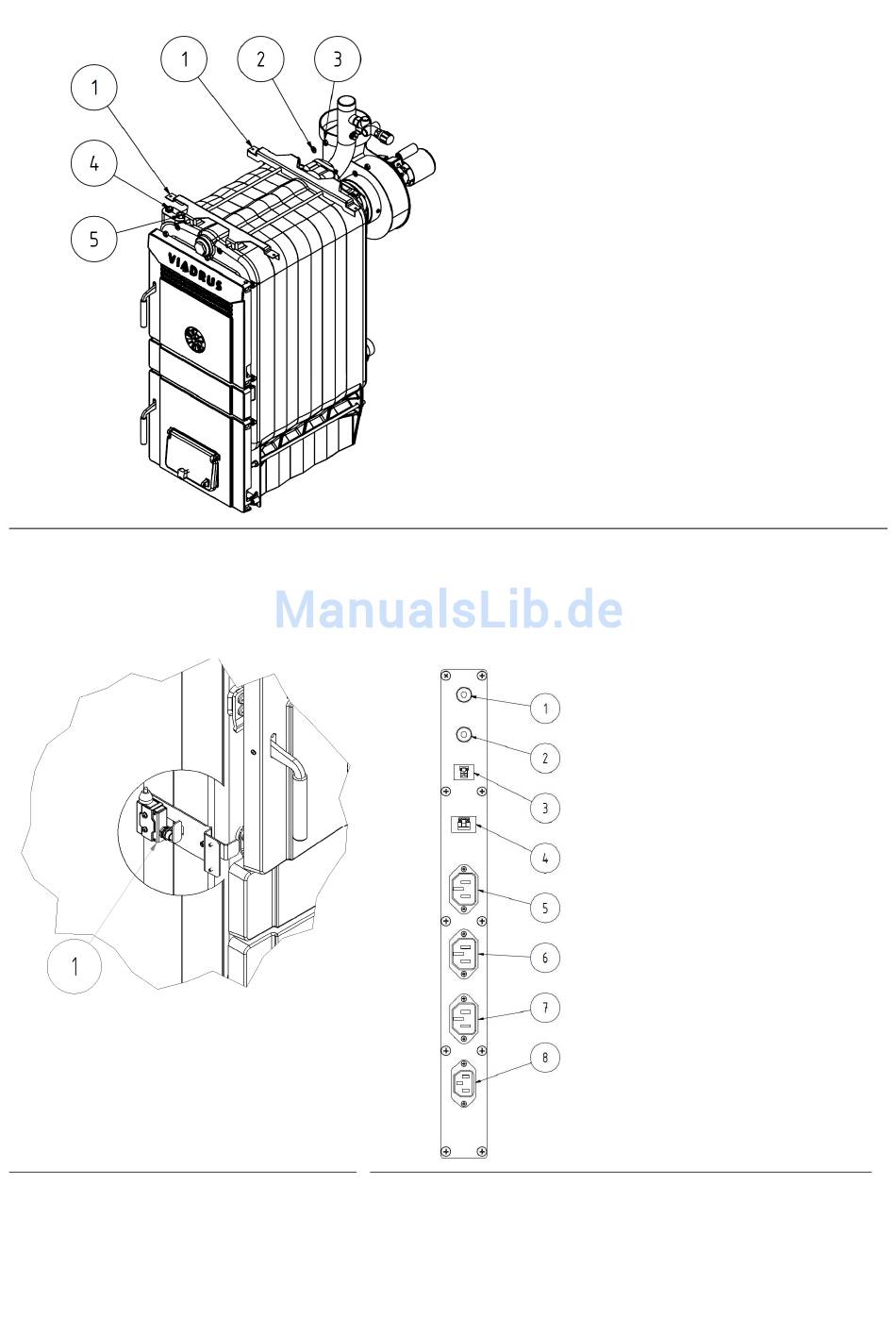

Abb. Nr. 11 Montage der Mantelkonsolen
7. Wenn das el. Paneel mit den Konnektoren im rechten Seitenteil des Mantels (9) ist, die Isolierung zurück
einlegen. Die Kabel der Elektroinstallation dürfen den Kesselkörper nicht direkt berühren. Das
Kabelbündel für den Betätigungsschrank (Steueranlage) muss im oberen Teil des linken Seitenteils des
Mantels münden.
1. Endschalter
Abb. Nr. 12 Endschalter
7.1
Abb. Nr. 13 Zusammenstellung des Elektropaneels mit
Konnektoren
16
1. Gesenkte Konsole (2 Stck.)
2. Unterlegscheibe 10,5 (4 Stck.)
3. Mutter M10 (4 Stck.)
4. Behälter für Thermometer
5. Behälter für Manometer
1. Sensor ÚT
(Zentralheizung)
2. Abgastemperatursensor
3. Sensor TV (Heisswasser)
4. Drehzahlgeber des
Abzugsventilators MV1
(ČO)
5. Abzugsventilator (MV1)
6. Pumpe TV (Q3)
7. Pumpe ÚT (Q1)
8. Netz 230 V/50 Hz
