Beschreibung der Konstruktion

3.1

Konstruktion des Kessels

1. Kesselkörper
2. Kipprost
3. Kipprosthalter
4. Untere Schamotteplatte
5. Obere Schamotteplatte
6. Turbulator
7. Aschentür (Sekundärluft)
8. Mittelteil
9. Heiztür
10. Luftrosette (Primärluft)
11. Rauchaufsatz
12. Schneckengehäuse mit Ventilator
13. Drosselventil für hinteres Glied
(Tertiärluft)
14. Drosselventilachse für hinteres Glied

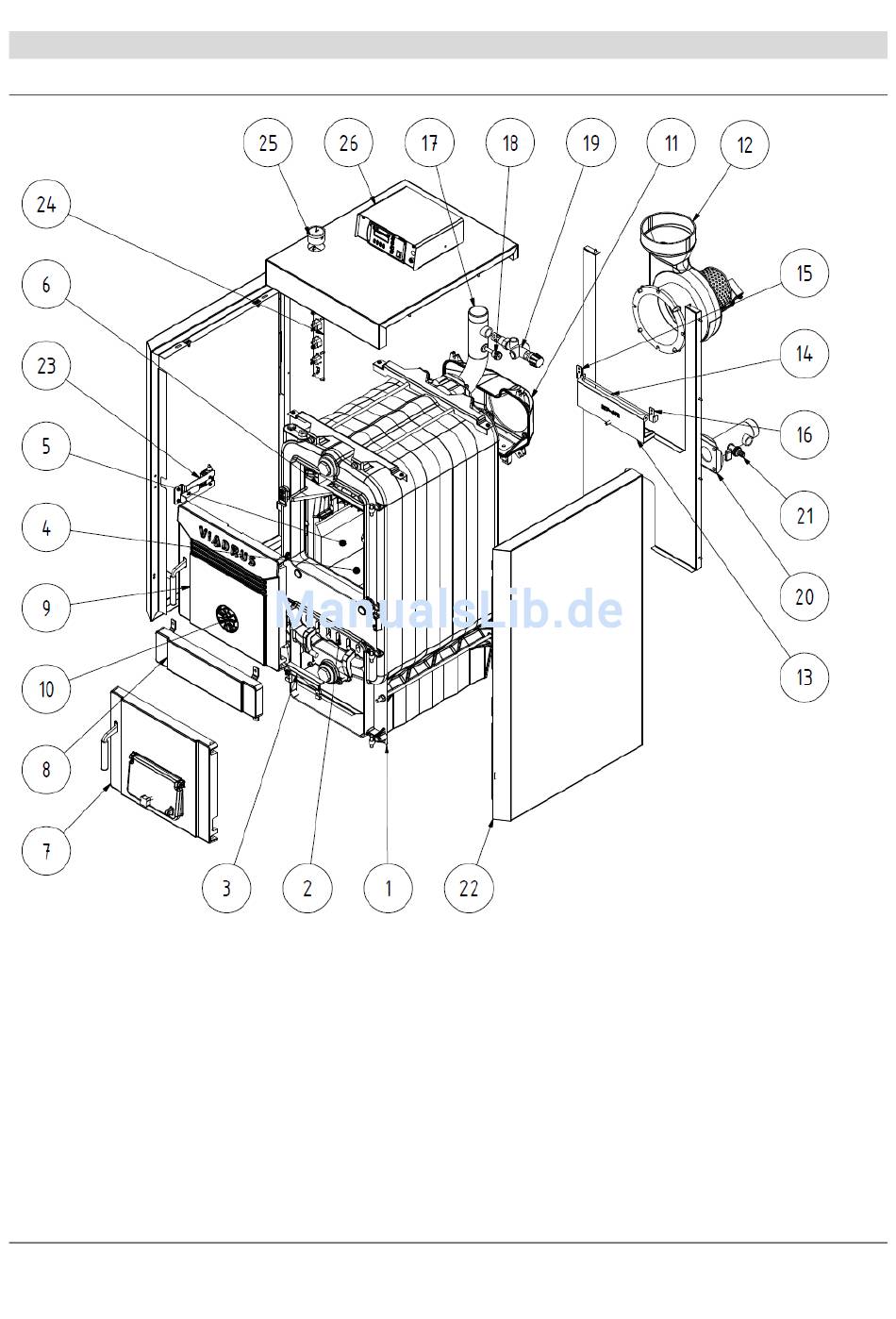

Abb. Nr. 4 Zusammensetzung des Kessels
15. Rechte Drosselventilkonsole
16. Linke Drosselventilkonsole
17. Heizwasserflansch mit Gewinde
18. Einstelliger Aufnehmer für Ausgangswassersensor
G1/2" kurzer
19. Zweiwege-Sicherheitsventil DBV 1-02
20. Heiz- und Rückwasserflansch mit Gewinde
21. Einlass- und Auslasshahn
22. Mantel
23. Halter der Schalterzusammensetzung
24. Zusammensetzung des Elektropaneels mit
Konnektoren
25. Manometer
26. Betätigungsschrank - Steuerpaneel
