5.2.3

Platzierung der Schamotteplatten und Turbulatoren

Für Kesselgröße 5 – 9 Gl.
1. Schamottefutter
1a. 5 Gl.
1b. 6 – 9 Gl.

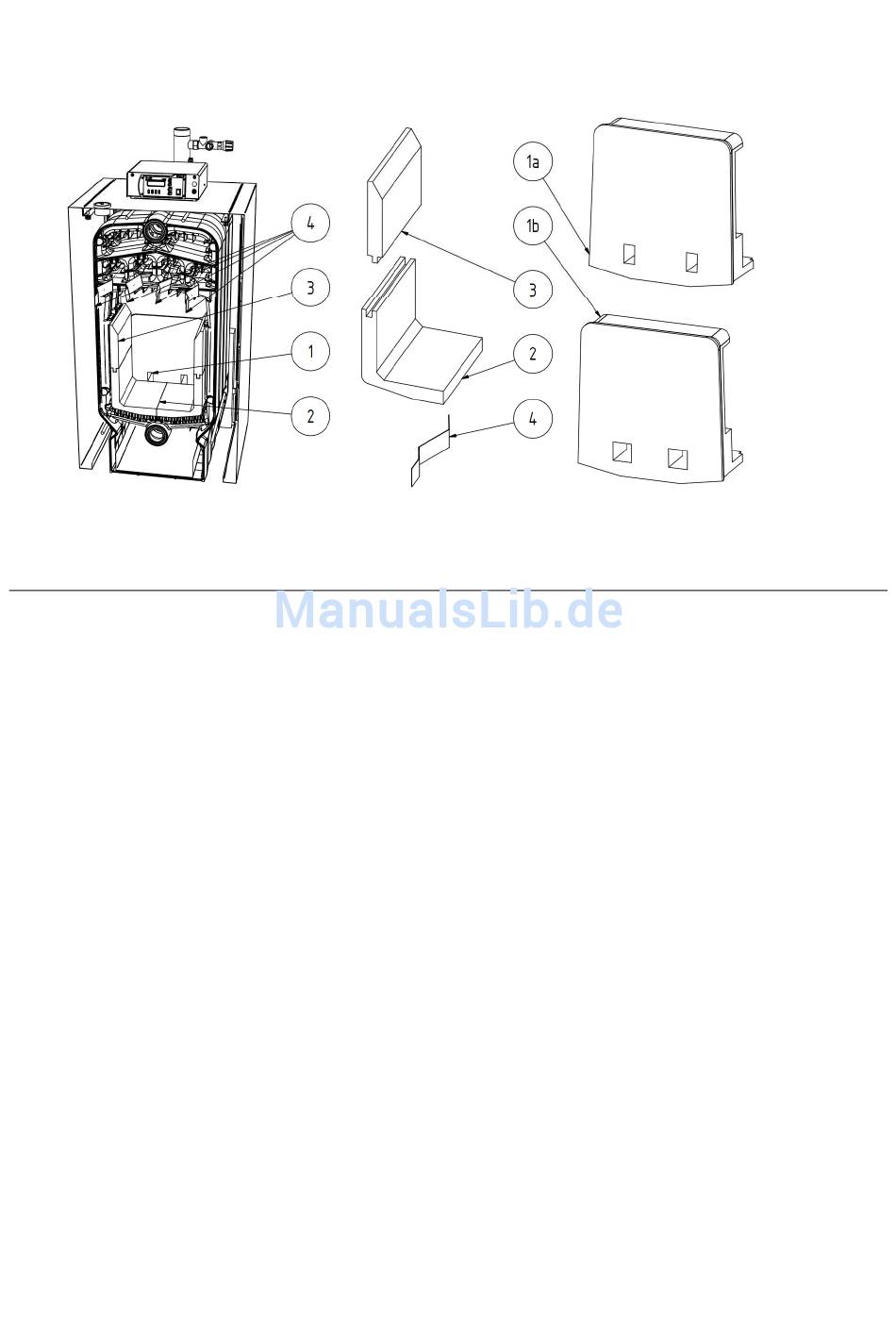

Abb. Nr. 9 Platzierung der Schamotteplatten und Turbulatoren im Schnitt
1. Schamottefutter (1) legen wir in die Öffnung im unteren, hinteren Teil des Verbrennungsraumes so ein, damit
es nicht herausragt.
2. Über die Heiztür legen wir die unteren Schamotteplatten (2) ein, auf diese in das Schloss die oberen
Schamotteplatten (3).
3. In die Öffnungen zwischen den Rippen des Kesselgliedes über der Verbrennungskammer legen wir die
Blechturbolatoren (4) ein.
2. Schamotteplatte untere
3. Schamotteplatte obere
4. Turbulatoren
14
