Viadrus LIGNATOR Bedienungsanleitung Seite 25

Kontrolle der Kesseleinstellung (Tab. Nr. 4):
- Einstellung der Rosseten für die Sekundärluft (2) und Terciälluft (3) je nach Kesselgrösse.
- Einstellung der Rosette für die Primärluft (1) je nach Kesselgrösse;
- Einstellen der Ventilator Leistung;
Tab. Nr. 4 Parameter für die Einstellung des Kessel je nach Kesselgrösse.
Gliederanzahl
Min. Leistung des
Ventilator (%)
Max. Leistung des
Ventilators (%)
1- Obere Rosette
(Primärluft)
2- Untere Rosette
(Sekundärluft)
3 – Hintere Rosette
(Teciärluft)
Turbulatoren

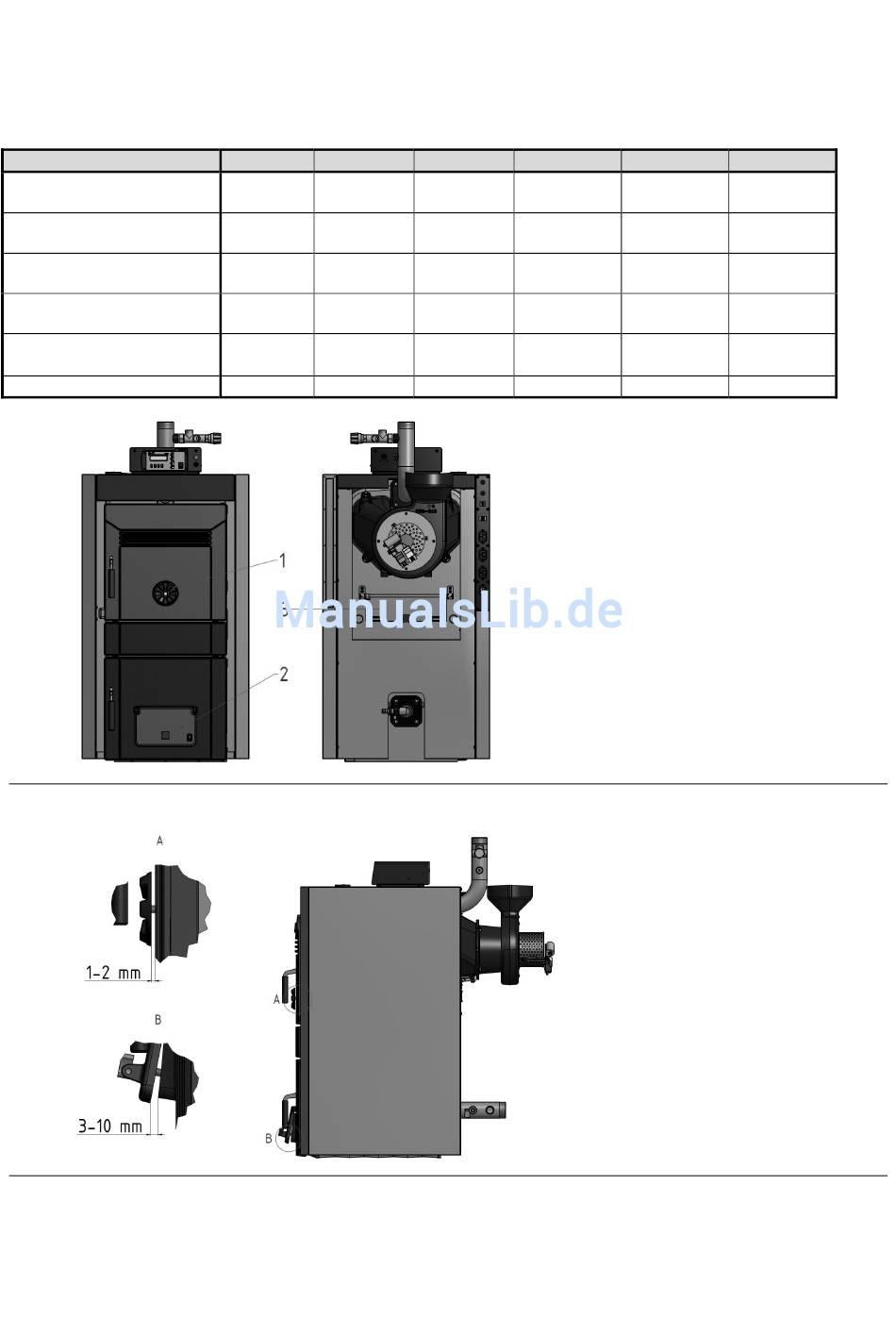

Abb. Nr. 23 Luftzufuhr
Abb. Nr. 24 Detailierte Einstellung von Primär (A) und Sekundär (B) Luft
5 6
10 10
50 70
1 mm 1 mm
3 mm 5 mm
1 – 2 mm 1 – 2 mm
Ja Ja
7 8
10 10
100 100
1 mm 2 mm
5 mm 5 – 10 mm
2 – 3 mm 2 – 3 mm
Ja Ja
1. Obere Rosette
(Primärluft);
2. Untere Rosette
(Sekundärluft),
3. Hintere Rosette
(Teciärluft)
25
9 10
10 10
100 100
2 mm 2 mm
5 – 10 mm 5 – 10 mm
2 – 3 mm 4 – 8 mm
- -
