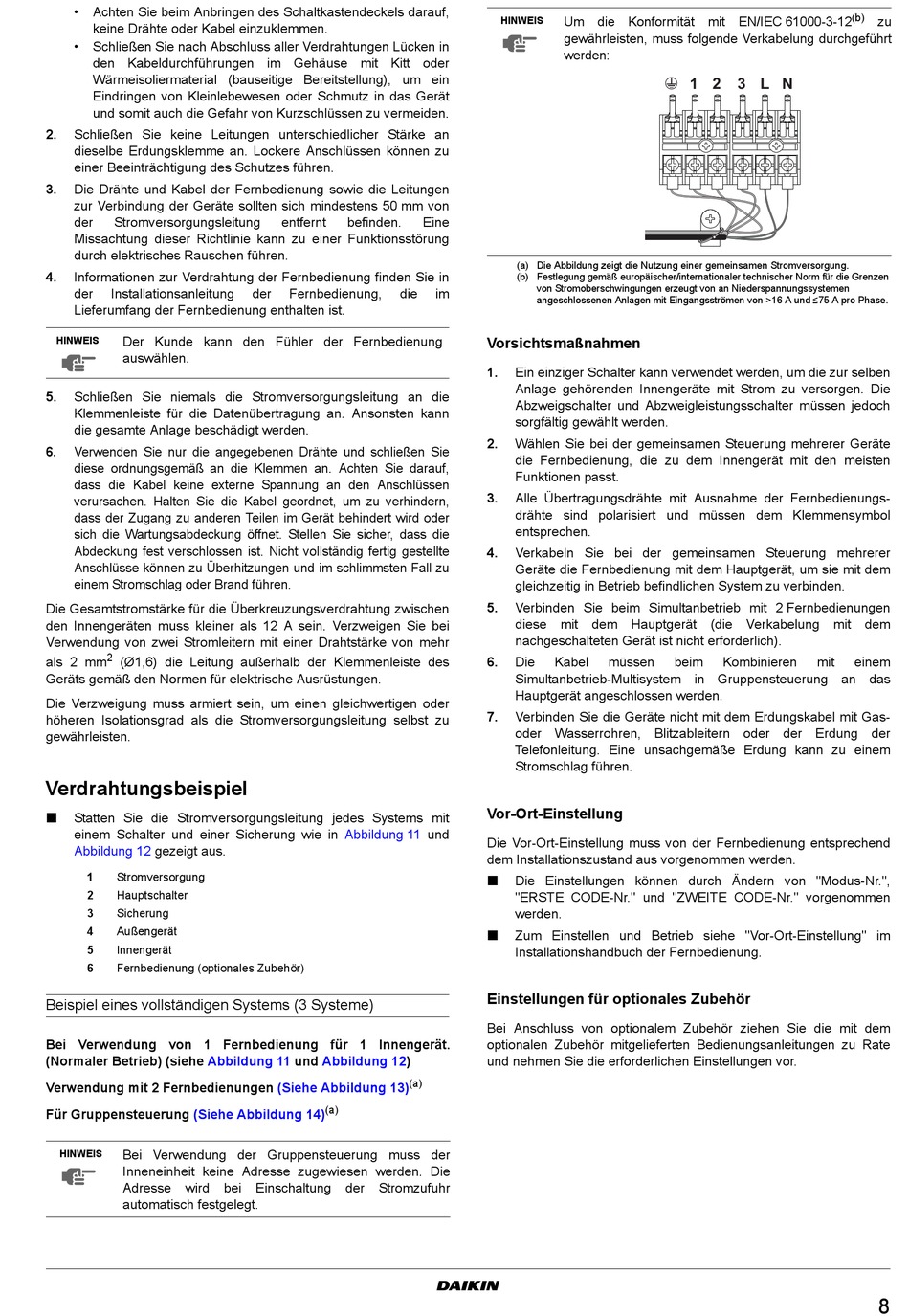

Achten Sie beim Anbringen des Schaltkastendeckels darauf,
keine Drähte oder Kabel einzuklemmen.
•
Schließen Sie nach Abschluss aller Verdrahtungen Lücken in
den Kabeldurchführungen im Gehäuse mit Kitt oder
Wärmeisoliermaterial (bauseitige Bereitstellung), um ein
Eindringen von Kleinlebewesen oder Schmutz in das Gerät
und somit auch die Gefahr von Kurzschlüssen zu vermeiden.
2.
Schließen Sie keine Leitungen unterschiedlicher Stärke an
dieselbe Erdungsklemme an. Lockere Anschlüssen können zu
einer Beeinträchtigung des Schutzes führen.
3.
Die Drähte und Kabel der Fernbedienung sowie die Leitungen
zur Verbindung der Geräte sollten sich mindestens 50 mm von
der
Stromversorgungsleitung
Missachtung dieser Richtlinie kann zu einer Funktionsstörung
durch elektrisches Rauschen führen.
4.
Informationen zur Verdrahtung der Fernbedienung finden Sie in
der
Installationsanleitung
Lieferumfang der Fernbedienung enthalten ist.
Der Kunde kann den Fühler der Fernbedienung
HINWEIS
auswählen.
5.
Schließen Sie niemals die Stromversorgungsleitung an die
Klemmenleiste für die Datenübertragung an. Ansonsten kann
die gesamte Anlage beschädigt werden.
6.
Verwenden Sie nur die angegebenen Drähte und schließen Sie
diese ordnungsgemäß an die Klemmen an. Achten Sie darauf,
dass die Kabel keine externe Spannung an den Anschlüssen
verursachen. Halten Sie die Kabel geordnet, um zu verhindern,
dass der Zugang zu anderen Teilen im Gerät behindert wird oder
sich die Wartungsabdeckung öffnet. Stellen Sie sicher, dass die
Abdeckung fest verschlossen ist. Nicht vollständig fertig gestellte
Anschlüsse können zu Überhitzungen und im schlimmsten Fall zu
einem Stromschlag oder Brand führen.
Die Gesamtstromstärke für die Überkreuzungsverdrahtung zwischen
den Innengeräten muss kleiner als 12 A sein. Verzweigen Sie bei
Verwendung von zwei Stromleitern mit einer Drahtstärke von mehr
2
als 2 mm
(Ø1,6) die Leitung außerhalb der Klemmenleiste des
Geräts gemäß den Normen für elektrische Ausrüstungen.
Die Verzweigung muss armiert sein, um einen gleichwertigen oder
höheren Isolationsgrad als die Stromversorgungsleitung selbst zu
gewährleisten.
Verdrahtungsbeispiel
Statten Sie die Stromversorgungsleitung jedes Systems mit
einem Schalter und einer Sicherung wie in
Abbildung 12
gezeigt aus.
1
Stromversorgung
2
Hauptschalter
3
Sicherung
4
Außengerät
5
Innengerät
6
Fernbedienung (optionales Zubehör)
Beispiel eines vollständigen Systems (3 Systeme)
Bei Verwendung von 1 Fernbedienung für 1 Innengerät.
(Normaler Betrieb) (siehe
Abbildung 11
Verwendung mit 2 Fernbedienungen
Für Gruppensteuerung
(Siehe Abbildung 14)
Bei Verwendung der Gruppensteuerung muss der
HINWEIS
Inneneinheit keine Adresse zugewiesen werden. Die
Adresse
wird
automatisch festgelegt.
entfernt
befinden.
der
Fernbedienung,
Abbildung 11
und
Abbildung
12)
(Siehe Abbildung 13)
(a)
bei
Einschaltung
der
Stromzufuhr
Um die Konformität mit EN/IEC 61000-3-12
HINWEIS
gewährleisten, muss folgende Verkabelung durchgeführt
werden:
Eine
(a) Die Abbildung zeigt die Nutzung einer gemeinsamen Stromversorgung.
(b) Festlegung gemäß europäischer/internationaler technischer Norm für die Grenzen
von Stromoberschwingungen erzeugt von an Niederspannungssystemen
die
im
angeschlossenen Anlagen mit Eingangsströmen von >16 A und ≤75 A pro Phase.
Vorsichtsmaßnahmen
1.
Ein einziger Schalter kann verwendet werden, um die zur selben
Anlage gehörenden Innengeräte mit Strom zu versorgen. Die
Abzweigschalter und Abzweigleistungsschalter müssen jedoch
sorgfältig gewählt werden.
2.
Wählen Sie bei der gemeinsamen Steuerung mehrerer Geräte
die Fernbedienung, die zu dem Innengerät mit den meisten
Funktionen passt.
3.
Alle Übertragungsdrähte mit Ausnahme der Fernbedienungs-
drähte sind polarisiert und müssen dem Klemmensymbol
entsprechen.
4.
Verkabeln Sie bei der gemeinsamen Steuerung mehrerer
Geräte die Fernbedienung mit dem Hauptgerät, um sie mit dem
gleichzeitig in Betrieb befindlichen System zu verbinden.
5.
Verbinden Sie beim Simultanbetrieb mit 2 Fernbedienungen
diese mit dem Hauptgerät (die Verkabelung mit dem
nachgeschalteten Gerät ist nicht erforderlich).
6.
Die
Kabel
Simultanbetrieb-Multisystem in Gruppensteuerung an das
Hauptgerät angeschlossen werden.
7.
Verbinden Sie die Geräte nicht mit dem Erdungskabel mit Gas-
oder Wasserrohren, Blitzableitern oder der Erdung der
Telefonleitung. Eine unsachgemäße Erdung kann zu einem
Stromschlag führen.
Vor-Ort-Einstellung
und
Die Vor-Ort-Einstellung muss von der Fernbedienung entsprechend
dem Installationszustand aus vorgenommen werden.
Die Einstellungen können durch Ändern von "Modus-Nr.",
"ERSTE CODE-Nr." und "ZWEITE CODE-Nr." vorgenommen
werden.
Zum Einstellen und Betrieb siehe "Vor-Ort-Einstellung" im
Installationshandbuch der Fernbedienung.
Einstellungen für optionales Zubehör
Bei Anschluss von optionalem Zubehör ziehen Sie die mit dem
optionalen Zubehör mitgelieferten Bedienungsanleitungen zu Rate
und nehmen Sie die erforderlichen Einstellungen vor.
(a)
1 2 3
L N
müssen
beim
Kombinieren
(b)
zu
mit
einem
8
