8. VERDRAHTUNGSBEISPIEL

Zur Verdrahtung von Außenaggregaten siehe Installationshandbuch des Außenaggregats.
Die Systemausführung bestätigen.
• Gepaarte Ausführung: 1 fernbedienung steuert 1 innenaggregat (standardsystem).
• Simultanbetriebssystem:1 fernbedienung steuert 2 Innenaggregate
• Gruppensteuerung:1 fernbedienung steuert bis zu 16 innenaggregate (Alle Innenaggregate werden durch die
fernbedienung gesteuert).
• 2 fernbedienungen: 2 fernbedienungen steuern 1 innenaggregat

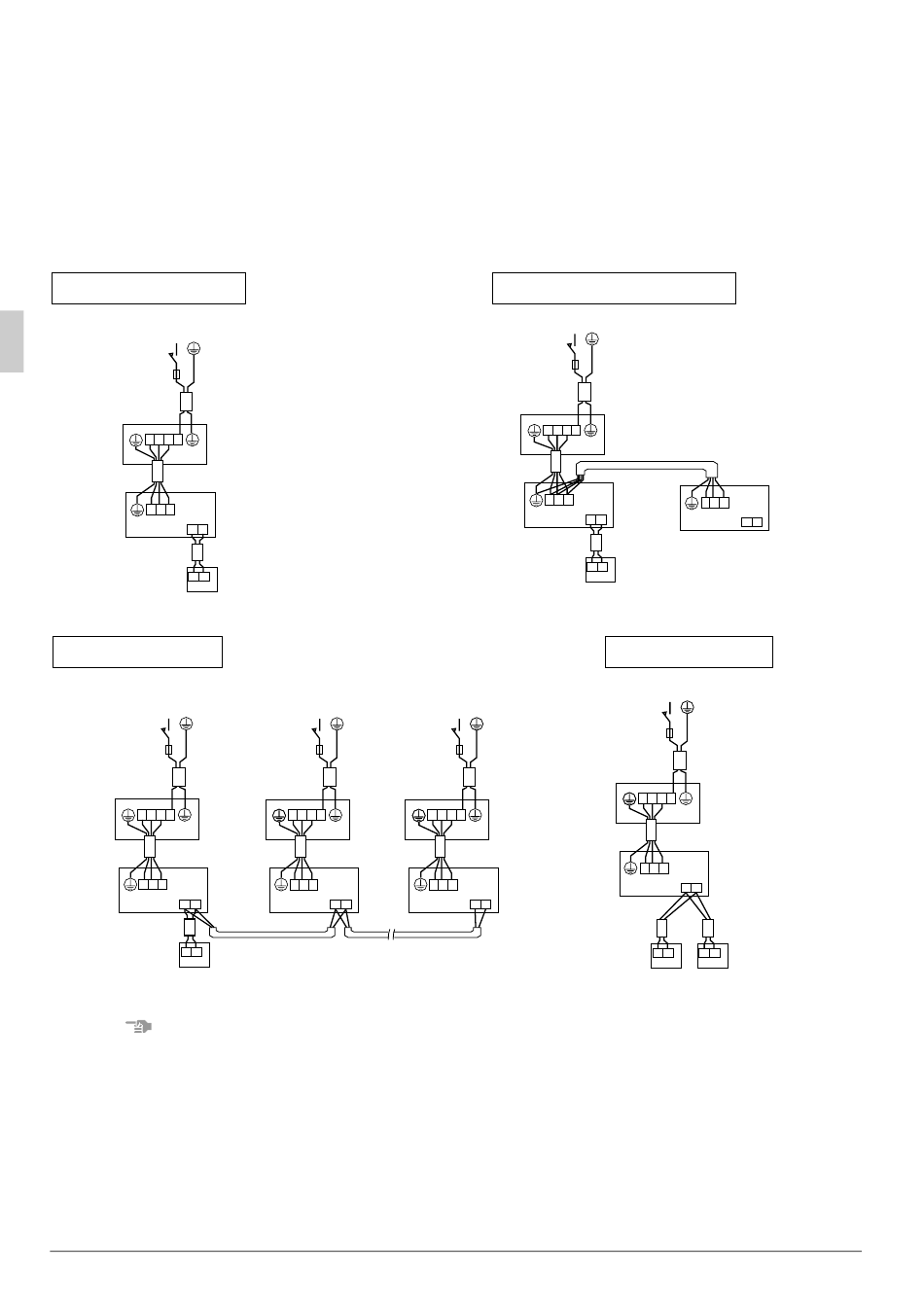

Gepaarte Ausführung
Hauptstromversorgung
Hauptschalter
Sicherung
Außenaggregat
1 2 3
1 2 3
P P
1 2
Innenaggregat
P P
1 2
Gruppensteuerung
Hauptstromver-
sorgung
Hauptschalter Hauptschalter
Sicherung
Außenaggregat
Außenaggregat
1 2 3
1 2 3
P P
1 2
Innenaggregat
Innenaggregat
Fernbedienung (Sonderzubehör)
P P
1 2
HINWEIS
1. Alle Übertragungsdrähte mit Ausnahme der Fernbedienungsdrähte sind polarisiert und müssen dem
Klemmensymbol entsprechen.
2. Verkabeln Sie bei der gemeinsamen Steuerung mehrerer Geräte die Fernbedienung mit dem Hauptgerät,
um sich mit dem gleichzeitig in Betrieb befindlichen System zu verbinden. (die Verkabelung mit dem nach-
geschalteten Gerät ist nicht erforderlich)
3. Wählen Sie bei der gemeinsamen Steuerung mehrerer Geräte die Fernbedienung, die zu dem Innengerät
mit den meisten Funktionen passt (z.b. mit angebrachter Schwenkklappe).
4. Schließen Sie das Kabel der Fernbedienung bei einer Mehrgeräteinstallation an das vorgeschaltete
Hauptgerät an.
14
(2 Innenaggregate werden simultan betrieben).
Fernbedienung
(Sonderzubehör)
Hauptstromver-
sorgung
Hauptschalter
Sicherung Sicherung
Außenaggregat
1 2 3
1 2 3
P P
1 2
Innenaggregat
Simultanbetriebssystem
Hauptstromversorgung
Hauptschalter
Sicherung
Außenaggregat
1 2 3
1 2 3
Innenaggregat
(Hauptaggreget)
Hauptstromver-
sorgung
Hauptschalter
Außenaggregat
1 2 3
1 2 3
P P
Innenaggregat
1 2
Fernbedienung
(Sonderzubehör)
1 2 3
P P
1 2
P P
1 2
Innenaggregat
(Nebengerät)
P P
1 2
Fernbedienung
(Sonderzubehör)
2 fernbedienungen
Hauptstromversorgung
Sicherung
1 2 3
1 2 3
P P
1 2
Fernbedienung
P P P P
1 2 1 2
(Sonderzubehör)
