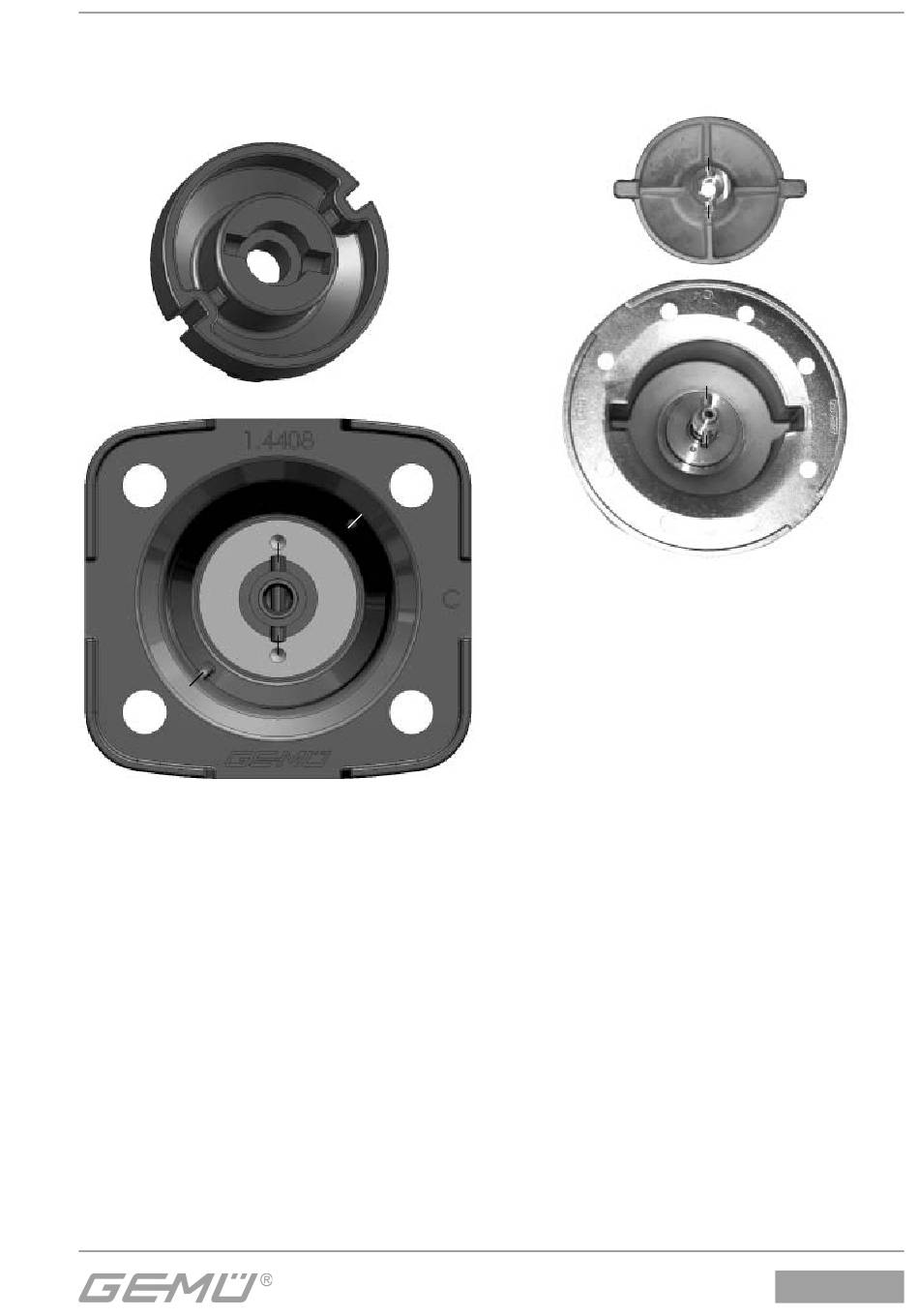

Membrangrößen 25 - 80:
Das Druckstück ist lose.
Druckstück und Antriebsflansch von unten
gesehen:
B
D
C
Ist die Antriebsspindel nicht in der richtigen
Position, muss sie in die richtige Position
gedreht werden. Die Position von A ist
gegenüber der Position von C um 45°
versetzt.
Druckstück lose auf Antriebsspindel
aufsetzen, Aussparungen D in Führungen C
und A in B einpassen. Das Druckstück muss
sich frei zwischen den Führungen bewegen
lassen!
D
B
C
A
A
Membrangröße 100:
Die Membrane ist rund. Druckstück und
Antriebsflansch von unten gesehen:
D
C
Druckstück lose auf Antriebsspindel
aufsetzen, A in B und D in C einpassen.
17 / 56
B
D
B
A
C
A
