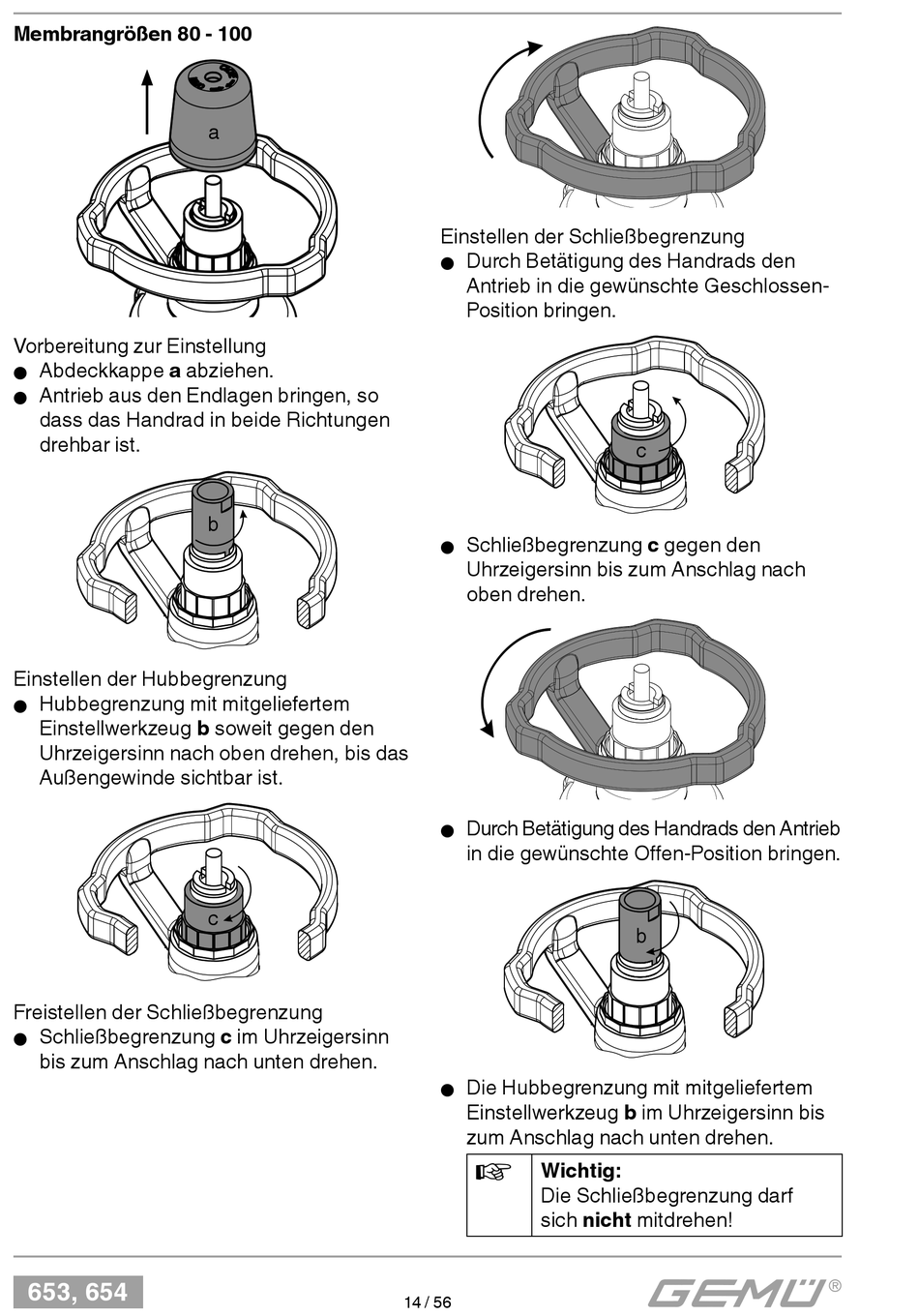

Gemü 653 Original Einbau- Und Montageanleitung Seite 14

Membrangrößen 80 - 100
Vorbereitung zur Einstellung
Abdeckkappe a abziehen.
G
Antrieb aus den Endlagen bringen, so
G
dass das Handrad in beide Richtungen
drehbar ist.
Einstellen der Hubbegrenzung
Hubbegrenzung mit mitgeliefertem
G
Einstellwerkzeug b soweit gegen den
Uhrzeigersinn nach oben drehen, bis das
Außengewinde sichtbar ist.
Freistellen der Schließbegrenzung
Schließbegrenzung c im Uhrzeigersinn
G
bis zum Anschlag nach unten drehen.
653, 654
a
b
c
Einstellen der Schließbegrenzung
Durch Betätigung des Handrads den
G
Antrieb in die gewünschte Geschlossen-
Position bringen.
Schließbegrenzung c gegen den
G
Uhrzeigersinn bis zum Anschlag nach
oben drehen.
Durch Betätigung des Handrads den Antrieb
G
in die gewünschte Offen-Position bringen.
Die Hubbegrenzung mit mitgeliefertem
G
Einstellwerkzeug b im Uhrzeigersinn bis
zum Anschlag nach unten drehen.
Wichtig:
Die Schließbegrenzung darf
sich nicht mitdrehen!
14 / 56
c
b
