Gemü 656 Betriebsanleitung

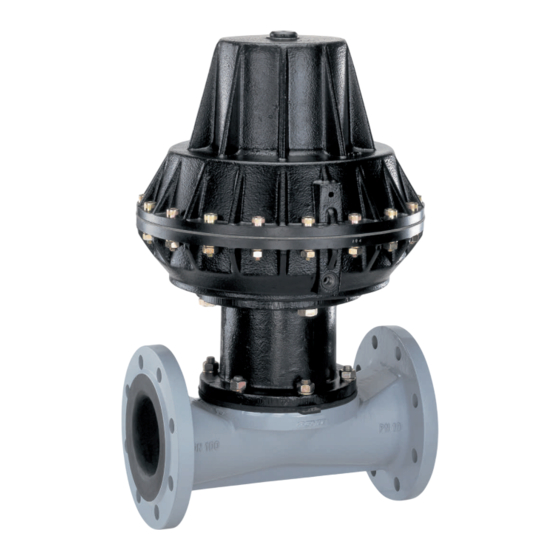

Pneumatisch betätigtes tiefsitz-membranventil
Vorschau ausblenden
Andere Handbücher für 656:
- Betriebsanleitung (72 Seiten) ,
- Original einbau- und montageanleitung (40 Seiten) ,
- Original einbau- und montageanleitung (40 Seiten)
Verwandte Anleitungen für Gemü 656
Inhaltszusammenfassung für Gemü 656
- Seite 1 GEMÜ 656 Pneumatisch betätigtes Tiefsitz-Membranventil Betriebsanleitung Weitere Informationen Webcode: GW-656...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 09.06.2021 GEMÜ 656 2 / 36 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
Membran montieren ........... 29 15.4 Antrieb montieren ..........31 16 Ersatzteile ..............32 17 Ausbau aus Rohrleitung ..........33 18 Entsorgung ............... 33 19 Rücksendung ............33 20 Einbauerklärung nach 2006/42/EG (Maschinenrichtli- nie) ................34 www.gemu-group.com 3 / 36 GEMÜ 656... -
Seite 4: Allgemeines
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ 656 4 / 36 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
Abstim- mung mit dem Hersteller durchführen. 3.2 Beschreibung Bei Unklarheiten: Das 2/2-Wege-Membranventil GEMÜ 656 verfügt über einen wartungsarmen Membranantrieb aus Metall und wird pneu- 15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach- matisch betätigt. Es stehen die Steuerfunktionen „Federkraft fragen. -
Seite 6: Funktion
Ventil zugeordneten Infor- mationen wie Werkszeugnisse, Prüfdokumentationen und Wartungshistorien direkt verfügbar. Mit dem CONEXO Portal als zentrales Element lassen sich sämtliche Daten sammeln, verwalten und weiterverarbeiten. Weitere Informationen zu GEMÜ CONEXO finden Sie auf: www.gemu-group.com/conexo GEMÜ 656 6 / 36 www.gemu-group.com... -
Seite 7: Bestelldaten
Antriebsgröße 3RD, für DN 50 und 65 EN-GJL-250 (GG 25), Antriebsgröße 4RD, für DN 80 und 100 Weichgummi-Auskleidung Antriebsgröße 5RD, für DN 125 und 150 EN-GJL-250 (GG 25), Antriebsgröße 6RD, für DN 200 und 250 Butyl-Auskleidung www.gemu-group.com 7 / 36 GEMÜ 656... -
Seite 8: Bestellbeispiel
Baulänge FTF EN 558 Reihe 7, ISO 5752, basic series 7 5 Werkstoff Ventilkörper EN-GJL-250 (GG 25) 6 Membranwerkstoff EPDM 7 Steuerfunktion in Ruhestellung geschlossen (NC) 8 Antriebsausführung Antriebsgröße 3R1, für DN 50 und 65 GEMÜ 656 8 / 36 www.gemu-group.com... -
Seite 9: Technische Daten
Gehäuse- und Membranwerkstoffes nicht negativ beeinflussen. Steuermedium: Neutrale Gase 7.2 Temperatur Medientemperatur: 0 — 100 °C Steuermedientemperatur: 0 — 40 °C Umgebungstemperatur: 0 — 60 °C Lagertemperatur: 0 — 40 °C www.gemu-group.com 9 / 36 GEMÜ 656... -
Seite 10: Druck
Betriebsdruck bei geschlossenem Ventil ermittelt. Für die angegebenen Werte ist die Dichtheit am Ventil- sitz und nach außen gewährleistet. Angaben zu beidseitig anstehenden Betriebsdrücken und für Reinstmedien auf Anfrage. Ventil nicht geeignet für Vakuumanwendungen. GEMÜ 656 10 / 36 www.gemu-group.com... - Seite 11 2) max. empfohlener und zulässiger Steuerdruck Füllvolumen: Antriebsgröße 2R2, 2RF, 2RD 0,625 dm³ Antriebsgröße 3R1, 3RF, 3RD 2,5 dm³ Antriebsgröße 4R1, 4RF, 4RD 6,8 dm³ Antriebsgröße 5R2, 5RF, 5RD 9,0 dm³ Antriebsgröße 6R2, 6R3, 6RF, 6RD 19,0 dm³ www.gemu-group.com 11 / 36 GEMÜ 656...
-
Seite 12: Produktkonformitäten
Dadurch können die Kv-Werte über die Toleranzgrenze der Norm hinaus abweichen. Die Kv-Wert-Kurve (Kv-Wert in Abhängigkeit vom Ventilhub) kann je nach Membranwerkstoff und Einsatzdauer variieren. 7.4 Produktkonformitäten Druckgeräterichtlinie: 2014/68/EU EAC: TR CU 010/2011 GEMÜ 656 12 / 36 www.gemu-group.com... -
Seite 13: Mechanische Daten
2 und 3 23,0 23,0 25,0 48,0 48,0 51,0 90,0 90,0 100,0 164,0 164,0 179,0 180,0 MG = Membrangröße, Gewichte in kg Körper Gewicht 12,0 17,1 28,4 31,9 76,6 99,2 MG = Membrangröße, Gewichte in kg www.gemu-group.com 13 / 36 GEMÜ 656... -
Seite 14: Abmessungen
263,5 256,0 M22x1,5 2 ½" 303,5 263,5 256,0 M22x1,5 Maße in mm, MG = Membrangröße * CT = A + H1 (siehe Körpermaße) Für den Anschluss der Steuerluft stehen G1/4 - Anschlüsse zur Verfügung. GEMÜ 656 14 / 36 www.gemu-group.com... - Seite 15 360,0 M26x1,5 M22x1,5 4" 457,5 369,5 360,0 M26x1,5 M22x1,5 Maße in mm, MG = Membrangröße * CT = A + H1 (siehe Körpermaße) Für den Anschluss der Steuerluft stehen G1/4 - Anschlüsse zur Verfügung. www.gemu-group.com 15 / 36 GEMÜ 656...
- Seite 16 2, 3 8" 1278,0 907,0 440,0 10" 1033,0 440,0 Maße in mm, MG = Membrangröße * CT = A + H1 (siehe Körpermaße) Für den Anschluss der Steuerluft stehen G1/4 - Anschlüsse zur Verfügung. GEMÜ 656 16 / 36 www.gemu-group.com...
-
Seite 17: Körpermaße
Code 4: Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 2) Werkstoff Ventilkörper Code 82: EN-GJS-400-18-LT (GGG 40.3), Weichgummi-Auskleidung Code 83: EN-GJS-400-18-LT (GGG 40.3), Hartgummi-Auskleidung Code 88: EN-GJS-400-18-LT (GGG 40.3), Butyl-Auskleidung www.gemu-group.com 17 / 36 GEMÜ 656... - Seite 18 Code 8: Flansch EN 1092, PN 16, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 2) Werkstoff Ventilkörper Code 82: EN-GJS-400-18-LT (GGG 40.3), Weichgummi-Auskleidung Code 83: EN-GJS-400-18-LT (GGG 40.3), Hartgummi-Auskleidung Code 88: EN-GJS-400-18-LT (GGG 40.3), Butyl-Auskleidung GEMÜ 656 18 / 36 www.gemu-group.com...
- Seite 19 Code 13: EN-GJL-250 (GG 25), Hartgummi-Auskleidung Code 16: EN-GJS-500-7 (GGG 50), Hartgummi-Auskleidung Code 52: EN-GJL-250 (GG 25), Weichgummi-Auskleidung Code 58: EN-GJL-250 (GG 25), Butyl-Auskleidung Code 92: EN-GJS-500-7 (GGG 50), Weichgummi-Auskleidung Code 98: EN-GJS-500-7 (GGG 50), Butyl-Auskleidung www.gemu-group.com 19 / 36 GEMÜ 656...
- Seite 20 Code 53: Flansch EN 1092, PN 16, Form A, Baulänge FTF EN 558 Reihe 7, ISO 5752, basic series 7 2) Werkstoff Ventilkörper Code 8: EN-GJL-250 (GG 25) Code 16: EN-GJS-500-7 (GGG 50), Hartgummi-Auskleidung Code 92: EN-GJS-500-7 (GGG 50), Weichgummi-Auskleidung Code 98: EN-GJS-500-7 (GGG 50), Butyl-Auskleidung GEMÜ 656 20 / 36 www.gemu-group.com...
- Seite 21 Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 2) Werkstoff Ventilkörper Code 82: EN-GJS-400-18-LT (GGG 40.3), Weichgummi-Auskleidung Code 83: EN-GJS-400-18-LT (GGG 40.3), Hartgummi-Auskleidung Code 88: EN-GJS-400-18-LT (GGG 40.3), Butyl-Auskleidung 3) nicht nach ASME Standard www.gemu-group.com 21 / 36 GEMÜ 656...
- Seite 22 Code 13: EN-GJL-250 (GG 25), Hartgummi-Auskleidung Code 16: EN-GJS-500-7 (GGG 50), Hartgummi-Auskleidung Code 52: EN-GJL-250 (GG 25), Weichgummi-Auskleidung Code 58: EN-GJL-250 (GG 25), Butyl-Auskleidung Code 92: EN-GJS-500-7 (GGG 50), Weichgummi-Auskleidung Code 98: EN-GJS-500-7 (GGG 50), Butyl-Auskleidung GEMÜ 656 22 / 36 www.gemu-group.com...
-
Seite 23: Abmessungen Membrane
20,0 5/8” 145,0 30° 40° 40° 10” 381,0 410,0 17,0 10,0 20,0 5/8” 178,0 15° 30° 25° 20° Maße in mm n = Anzahl der Schrauben Das Gewinde des Membranpins entspricht dem Whitworth Standard. www.gemu-group.com 23 / 36 GEMÜ 656... -
Seite 24: Herstellerangaben
13. Das Produkt nur zwischen zueinander passenden, fluch- tenden Rohrleitungen montieren (siehe nachfolgende Ka- pitel). 14. Durchflussrichtung beachten (siehe Kapitel „Durchfluss- richtung“). 15. Einbaulage beachten (siehe Kapitel „Einbaulage“). WARNUNG Aggressive Chemikalien! ▶ Verätzungen. Geeignete Schutzausrüstung tragen. ● Anlage vollständig entleeren. ● GEMÜ 656 24 / 36 www.gemu-group.com... -
Seite 25: Einbaulage
HINWEIS nen und Schließen des Ventils durch Ansteuern der entspre- Dichtmittel! chenden Steuermediumanschlüsse (Anschluss 2: Öffnen / An- schluss 4: Schließen). ▶ Das Dichtmittel ist nicht im Lieferumfang enthalten. Nur geeignetes Dichtmittel verwenden. ● www.gemu-group.com 25 / 36 GEMÜ 656... -
Seite 26: Steuermedium Anschließen
3 (DA) + = vorhanden – = nicht vorhanden 11.2 Steuermedium anschließen Je nach Steuerfunktion sind am Antrieb ein oder zwei Steuer- mediumanschlüsse vorhanden: 1. Geeignete Anschlussstücke verwenden. 2. Steuermediumleitungen spannungs- und knickfrei montie- ren. GEMÜ 656 26 / 36 www.gemu-group.com... -
Seite 27: Fehlerbehebung
Gewindeanschlüsse / Verschraubungen lose festziehen Dichtmittel defekt Dichtmittel ersetzen Ventilkörper undicht Ventilkörper undicht oder korrodiert Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper tauschen * siehe Kapitel "Steuerfunktionen (siehe Kapitel 11.1, Seite 25)" und Kapitel "Ersatzteile (siehe Kapitel 16, Seite 32)" www.gemu-group.com 27 / 36 GEMÜ 656... -
Seite 28: Inspektion Und Wartung
5. Anlage bzw. Anlagenteil drucklos schalten. beschädigen). 6. GEMÜ Produkte, die immer in derselben Position sind, vier- 4. Teile auf Beschädigung prüfen, ggf. auswechseln (nur Ori- mal pro Jahr betätigen. ginalteile von GEMÜ verwenden). GEMÜ 656 28 / 36 www.gemu-group.com... -
Seite 29: Membran Montieren
▶ Falsch montierte Membrane führt zu Undichtheit des Pro- dukts und Mediumsaustritt. Ist dies der Fall, dann Mem- brane demontieren, komplettes Ventil und Membrane überprüfen und erneut nach obiger Anleitung montieren. Das Druckstück ist bei allen Nennweiten fest montiert. www.gemu-group.com 29 / 36 GEMÜ 656... - Seite 30 DN 80 – 100: DN 200: Druckstück und Antriebsflansch von unten gesehen: Druckstück und Antriebsflansch von unten gesehen: DN 250: DN 125 – 150: Druckstück und Antriebsflansch von unten gesehen: Druckstück und Antriebsflansch von unten gesehen: GEMÜ 656 30 / 36 www.gemu-group.com...
-
Seite 31: Tiefsitzmembrane Montieren
Schrauben und Muttern spätestens nach dem ersten Ste- ● rilisationsprozess nachziehen. 1. Antrieb A in Offen-Position bringen. 2. Antrieb A mit montierter Membrane auf Ventilkörper auf- setzen. 3. Schrauben, Scheiben und Muttern handfest einschrauben. www.gemu-group.com 31 / 36 GEMÜ 656... -
Seite 32: Ersatzteile
16 Ersatzteile 16 Ersatzteile Entlüftungsbohrung Steuermembrane Anschluss 2 Leckagebohrung Pos. Benennung Bestellbezeichnung Ventilkörper K655… Tiefsitzmembrane 655…M… Schraube Scheibe 655…S30… Mutter Antrieb 9656… GEMÜ 656 32 / 36 www.gemu-group.com... -
Seite 33: Ausbau Aus Rohrleitung
Entsorgung. Medien achten. 1. Das Produkt reinigen. 2. Alle Teile entsprechend den Entsorgungsvorschriften / 2. Rücksendeerklärung bei GEMÜ anfordern. Umweltschutzbedingungen entsorgen. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. www.gemu-group.com 33 / 36 GEMÜ 656... -
Seite 34: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)
Projektnummer: MV-Pneum-2009-12 Handelsbezeichnung: GEMÜ 656 die folgenden grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG erfüllt: 1.1.3.; 1.1.5.; 1.1.7.; 1.2.1.; 1.3.; 1.3.2.; 1.3.3.; 1.3.4.; 1.3.7.; 1.3.9.; 1.5.3.; 1.5.5.; 1.5.6.; 1.5.7.; 1.5.8.; 1.5.9.; 1.6.5.; 2.1.1.; 3.2.1.; 3.2.2.; 3.3.2.; 3.4.4.; 3.6.3.1.; 4.1.2.1.; 4.1.2.3.; 4.1.2.4.; 4.1.2.5.; 4.1.2.6. a); 4.1.2.6. b); 4.1.2.6. c); 4.1.2.6. d); 4.1.2.6. e); 4.1.3.;... -
Seite 35: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)
Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der Druckgeräterichtlinie 2014/68/EU erfüllt. Benennung des Druckgerätes: GEMÜ 656 Benannte Stelle: TÜV Rheinland Industrie Service GmbH Nummer: 0035 Zertifikat-Nr.: 01 202 926/Q-02 0036 Konformitätsbewertungsverfahren:... - Seite 36 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88765231* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 06.2021 | 88765231 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
